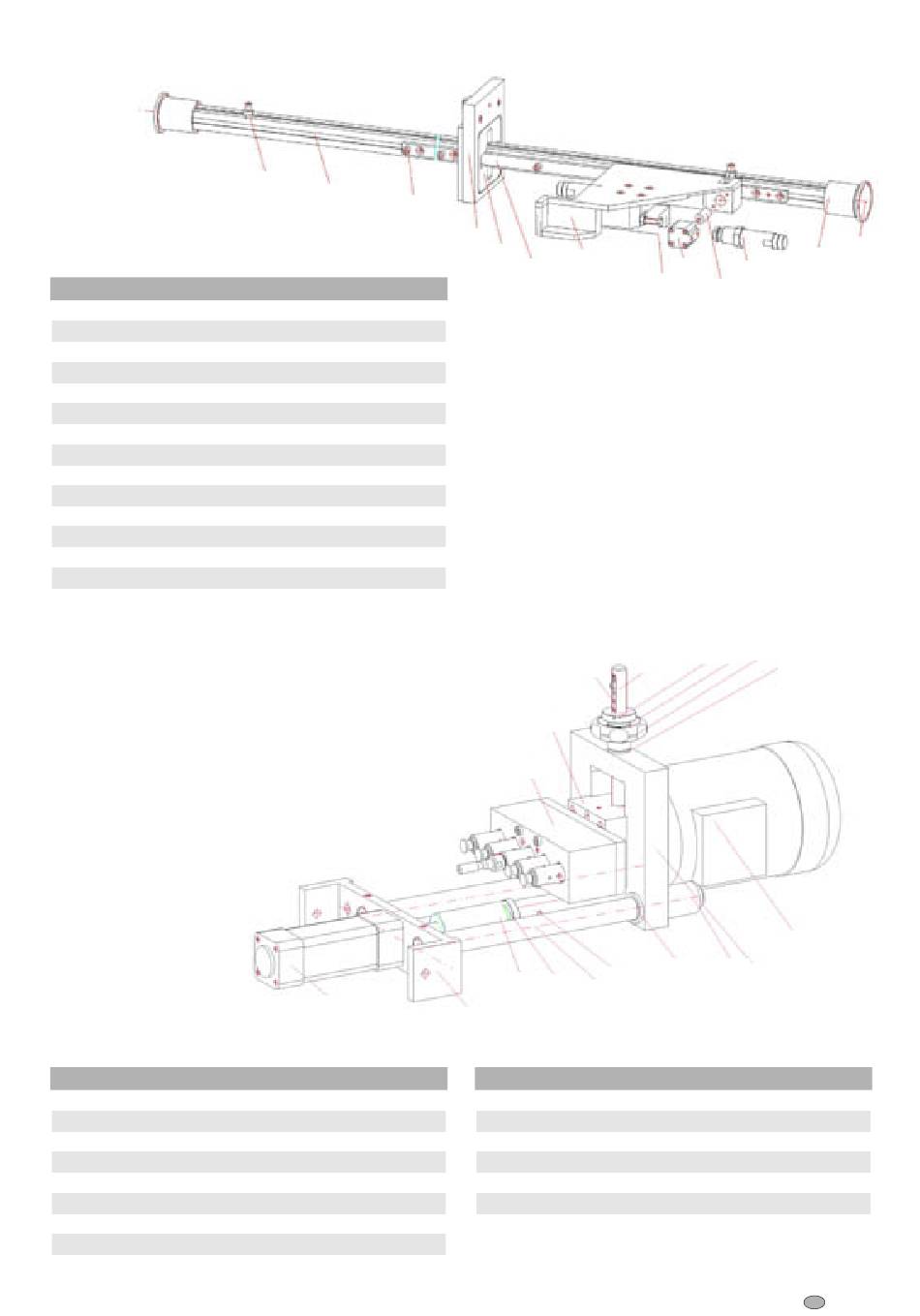

8.22 Sous-groupe 14 (entraînement à chenilles – uniquement possible avec sous-groupe 13)
N° de pièce Quantité Désignation
11873
1
Profil d'aluminium 30 x 30
11871
1
Barrette à crans
11870
1
Collier de blocage
11869
8
Mandrin simple came 2
11868
16
Mandrin simple came 1
11866
1
Doigt de verrouillage
11839
1
Chariot de guidage alu
11718
2
Douille de guidage
11706
2
Support de profil milieu
11705
1
Fixation pour support de profil
11703
2
Couvercle (douille de guidage)
11546
1
Plaque coulissante petit format
2689
2
Vérin à faible course D20 H10 à double effet
11892
2
Amortisseur
8.23 Sous-groupe 15B (unité de perçage horizontale)
N° de pièce Quantité Désignation
11882
1
Mécanisme à 5 broches horizontal
11881
1
Limiteur de hauteur de perçage
11880
1
Bloc-moteur
11879
1
Plaque de guidage
11878
1
Douilles de guidage
11877
1
Tige filetée M16 x 1,5
11876
1
Douille moletée
11875
2
Arbre de guidage
11869
11873
11868
5276
11705
11706
11546
11871
11780
11880
11882
11877
11876
11757
11875
11874
N° de pièce Quantité Désignation
11874
1
Support verin
11872
1
Rondelle D = 18
11780
1
Échelle hauteur de perçage
6597
1
Disque Schnorr
5276
1
Verin pneumatique
1211
4
Douille DU
2187
1
Moteur triphasé
11718
2689
11892
11839
11866
8597 9591
11757
11881
11872
9090
1211 11878 11879
FR
11703
43
