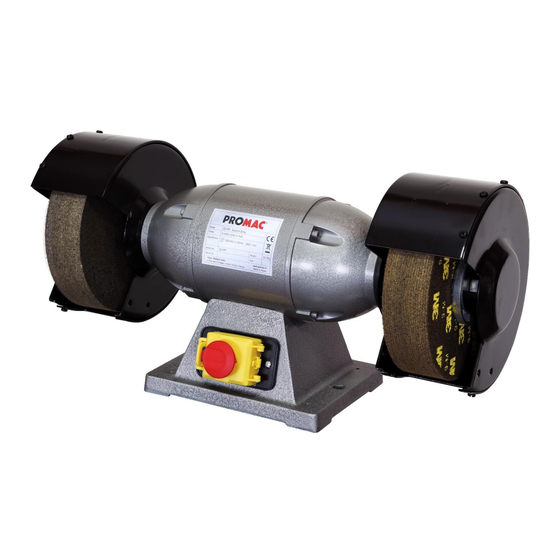

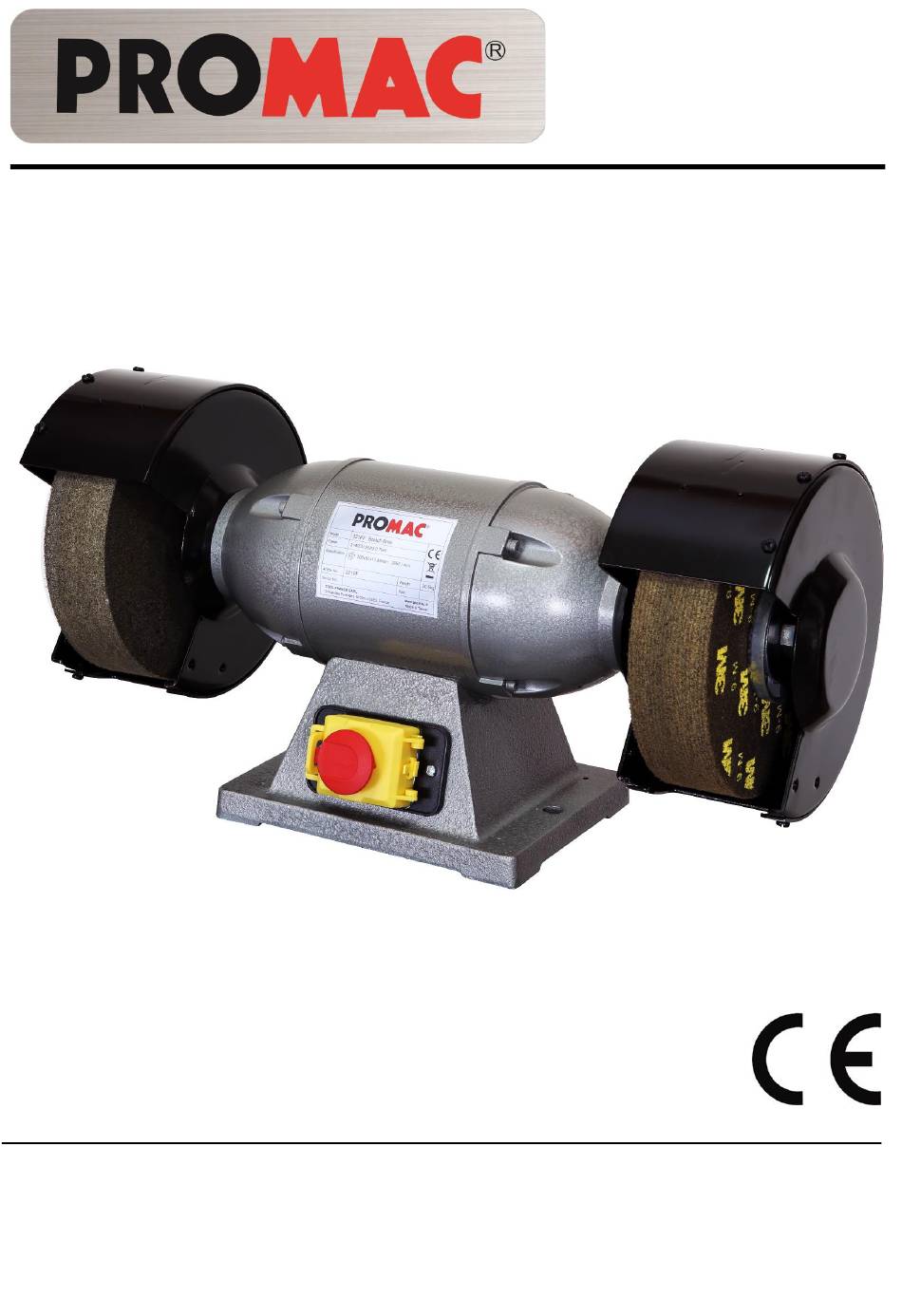

- Page 1 09-2019 Touret à Polir 321PF Manuel Utilisateur - FR France TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
- Page 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Polishing Machine Poliergerät Touret à polir 321PF Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Table Des Matières
Exigences environnementales relatives à l'installation ..............7 Branchement / Débranchement et fonctionnement électrique ............7 Fonctionnement ..........................7 Schéma du circuit électrique ......................8 Liste des composants électriques ....................8 321PF – Vue éclatée ........................9 321PF – Nomenclature ....................... 10... -
Page 4: Règles De Sécurité Pour Tous Les Outils Électriques
Règles de sécurité pour tous les outils électriques Lisez et familiarisez-vous avec l'ensemble du Manuel d’Utilisation. Découvrez les applications de l'outil, ses limites et les dangers potentiels liés à son utilisation. Raccordez tous les outils à la terre. Si l'outil est équipé d'une fiche à trois broches, il doit être branché... - Page 5 mouillés ou humides et ne les exposez pas à la pluie. Gardez votre espace de travail propre et bien éclairé. N'utilisez pas d'outils électriques dans des endroits où les vapeurs de peinture, de solvants ou de liquides inflammables présentent un risque potentiel. Tenir les visiteurs et les enfants à...
-
Page 6: Manuel D'utilisation
Merci pour la confiance que vous nous avez témoignée en achetant votre nouvelle machine. Ce manuel a été préparé pour le propriétaire et les opérateurs d'un Touret PROMAC afin de promouvoir la sécurité lors des procédures d'installation, d'utilisation et de maintenance. Veuillez lire et bien comprendre les informations contenues dans ce Manuel d’utilisation et les documents qui... - Page 7 Lire attentivement et bien comprendre le Manuel d’utilisation dans intégralité avant Installez la machine de façon à avoir un d’assembler ou d’utiliser l’équipement. encombrement suffisant pour un fonctionnement et une manutention de pièce sécurisés. Veillez à ce que la zone de travail soit bien éclairée.
-
Page 8: Risques Résiduels
Un câble d’alimentation endommagé ou usé doit Ne jamais laisser la machine tourner sans surveillance. Arrêtez la machine avant de quitter être remplacé immédiatement. votre poste de travail. Débranchez l’alimentation de la machine pour procéder à tous les réglages machine et à une Ne pas faire fonctionner l’outillage électrique à... -
Page 9: Caractéristiques Techniques
Caractéristiques techniques Modèle 321PF Taille du disque (mm) 200 x 50 x 15,88 Moteur (sortie) 3~400V, 50Hz, 1,5A, 0,5kw Vitesse (tr/min) 2850 Poids (Net / Brut) 17,5 / 19,5 kg Dis. entre centres disques (mm) Niveau sonore (dB) -
Page 10: Schéma De Montage
Schéma de montage 1. Desserrer et retirer la vis 2. Retirer le cache 3. Retirer la vis de l’arbre 4. Retirer le flasque d’équilibrage et la meule... -
Page 11: Sens De Serrage / Desserrage
5. Sens de serrage / desserrage Réglage de l’équilibrage de la meule Cette opération peut démarrer une fois l'écrou de la meule serré. Le réglage de l’équilibrage se fait par une partie spécifique des masses d’équilibrage sur le flasque d’équilibrage. Ceci nécessite des essais répétés en déplaçant les positions des deux masses d’équilibrage sur le flasque d’équilibrage. -
Page 12: Support De Montage (Option)
A noter que les ajustements des masses d’équilibrage à chaque étape de la procédure précitée doivent être limités. Support de montage (option) Support I Support II Rep. Description Qté. Rep. Description Qté. Pieds du support (avant et arrière) Support Pieds du support (gauche et droite) Plaque inférieure Haut du support Boulon hex. -
Page 13: Manipulation De La Machine
Manipulation de la machine Le poids net de cette machine est d'environ 40 Kg, support compris. Le poids total de la machine doit être vérifié avant toute manipulation. Il est préférable de manipuler et de transporter cette machine à l'aide d'outils de levage. Exigences environnementales relatives à... -
Page 14: Schéma Du Circuit Électrique
Schéma du circuit électrique Limite de l’équipement Liste des composants électriques Rep. Description et fonction Données techniques Remarque 400Vac, 10A (triphasé) Contacteur magnétique CE, JD2 230Vac, 10A (monophasé) Fiche d'alimentation 250V, 16V (monophasé) VCTF 4x0.75mm (triphasé) Câble H05-VVF 3x0,75mm (monophasé) -
Page 15: 321Pf - Vue Éclatée
321PF – Vue éclatée... -
Page 16: 321Pf - Nomenclature
321PF – Nomenclature N° Repère Référence Description Dimensions Qté. 1 ....TS-2205301 ....Vis hexagonale ........ 3/16"x1-1/4" ........8 2 ....TS-2361051 ....Rondelle élastique ......M5........... 8 3 ....PM-321PF03 ....Support ..........Ø117 ..........2 4 ....BB-6204ZZ ....Roulement à billes ......6204ZZ ........... 2 5 .... - Page 17 Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe.
- Page 18 Les CG peuvent être envoyées sur demande par poste ou par e-mail . TOOL FRANCE SARL se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
