Cette machine est conforme aux directives européennes 89/392/CEE et 91/368/CEE
Mode d'emploi

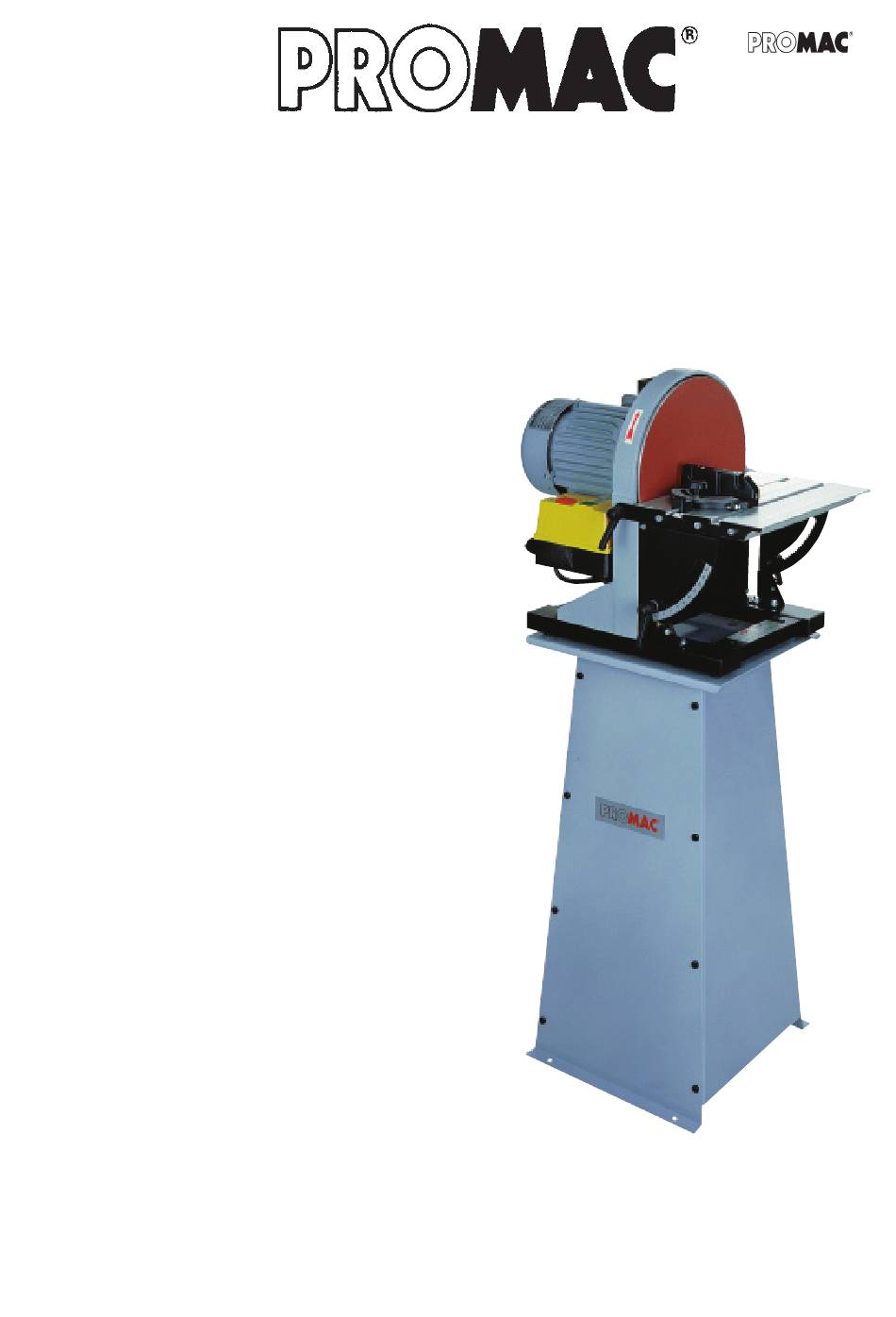

Ponceuse à disque lapidaire
Modèle 332C
2-3
4
4
5
5
6
7
7
8
9
10
11
12
332C
BD194F/97.6
1

Publicité

Table des Matières
loading

Manuels Connexes pour Promac 332C

Sommaire des Matières pour Promac 332C

  • Page 1: Table Des Matières

    332C BD194F/97.6 Mode d’emploi Ponceuse à disque lapidaire Modèle 332C Sommaire Consignes de sécurité ......page Caractéristiques techniques ....page Présentation de la machine ....page Déballage et détail des pièces ....page Information sur la sécurité du travail ..page Montage ..........

  • Page 2: Consignes De Sécurité

    Consignes de sécurité Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une machine comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident.
  • Page 3 Maintenir la machine en bon état. Garder les arêtes de coupe propres et bien acérées afin de pouvoir exploiter toutes les capacités de la machine. Respecter le mode d’emploi lors du nettoyage, le graissage et l’échange des outils. Débrancher la fiche secteur avant de procéder aux travaux de maintenance ou à l’échange d’éléments tels que lame de scie, forets et outils de coupe etc.

  • Page 4: Caractéristiques Techniques

    Caractéristiques techniques 332C MODELE 332C Moteur 0.60 Kw Alimentation 230V/50Hz/1 Disque dimension 300mm Vitesse disque 1420 tpm Table 334 x 240mm Encombrement (Lxlxh) 570 x 440 x 465mm Poids 26.5 Kg Encombrement du socle article 9996 (option) 400x395x810mm Présentation de la machine Poignée...

  • Page 5: Déballage Et Détail Des Pièces

    Déballage et détail des pièces 332C 1. Après le déballage de la machine, la poser comme le montre la fig. 1. 2. Les quatre vis six pans (A, B, C, D) doivent être remplacées par les leviers (F). 3. Après le remplacement des vis, régler l'incli- naison de la table en alignant l'angle choisi avec la flèche (E).

  • Page 6: Montage

    5. Le guide d'onglet peut être monter de manière fixe sur une position grâce au deux vis qui passent sous la table (fig. 4). 6. L’aspiration: nous vous con- seillons notre modèle PROMAC 344C, qui doit être monté comme l’indique la fig.5 avant de tra- vailler avec la machine.

  • Page 7: Changement Du Disque

    Changement du disque 332C 1. Démonter les quatre leviers (F) et la table comme le montre la fig.7. 2. Dévisser les quatre vis (B) et ôter la plaque. 3. Enlever le disque usé (système velcro) et monter le nouveau disque.

  • Page 8: Vue Éclatée

    Vue éclatée 332C...

  • Page 9: Liste Des Pièces

    Liste des pièces 332C 1. PM-332001 Griff / Poignée Zubehör Accessoires 2. PM-332002 Schraube / Vis 10000 25 Schleifscheiben Korn 40 3. PM-332003 Schraube / Vis Disques velcro 25 pcs Grains 40 4. PM-332004 Schild / Etiquette 10001 25 Schleifscheiben Korn 60 5.

  • Page 10: Socle De La Ponceuse

    Socle de la ponceuse (Option) 332C Déballage et détails des pièces No. Description Qté. Coté D. et G. Façade AV. et AR. Plateau Boulon 5/16" -18NCx3/4" Boulon 5/16" -18NCx3/4" Rondelle 5/16" x 23/32" x 1/16" Rondelle 5/16" Ecrou 5/16"-18NC Boulon 5/16"-18NCx2 1/2"...

  • Page 11: Montage Du Socle

    Montage du socle 332C Oter bouchons pour libérer trous, servants à la fixation de la machine.

  • Page 12: Schéma Électrique

    Schéma électrique 332C Composants électriques Désignation Description Données techniques Interrupteur AC3-1-1,660 VAC, 20A IEC 158-1, VDE 0660 Protection moteur 2.7 - 4.4A / 3.9A Bouton "Départ" Bouton " Arrêt" Prise moteur 250 VAC, 15A VDE, CSA, UL Câble H05-VVF, 3x1.00mm2...
