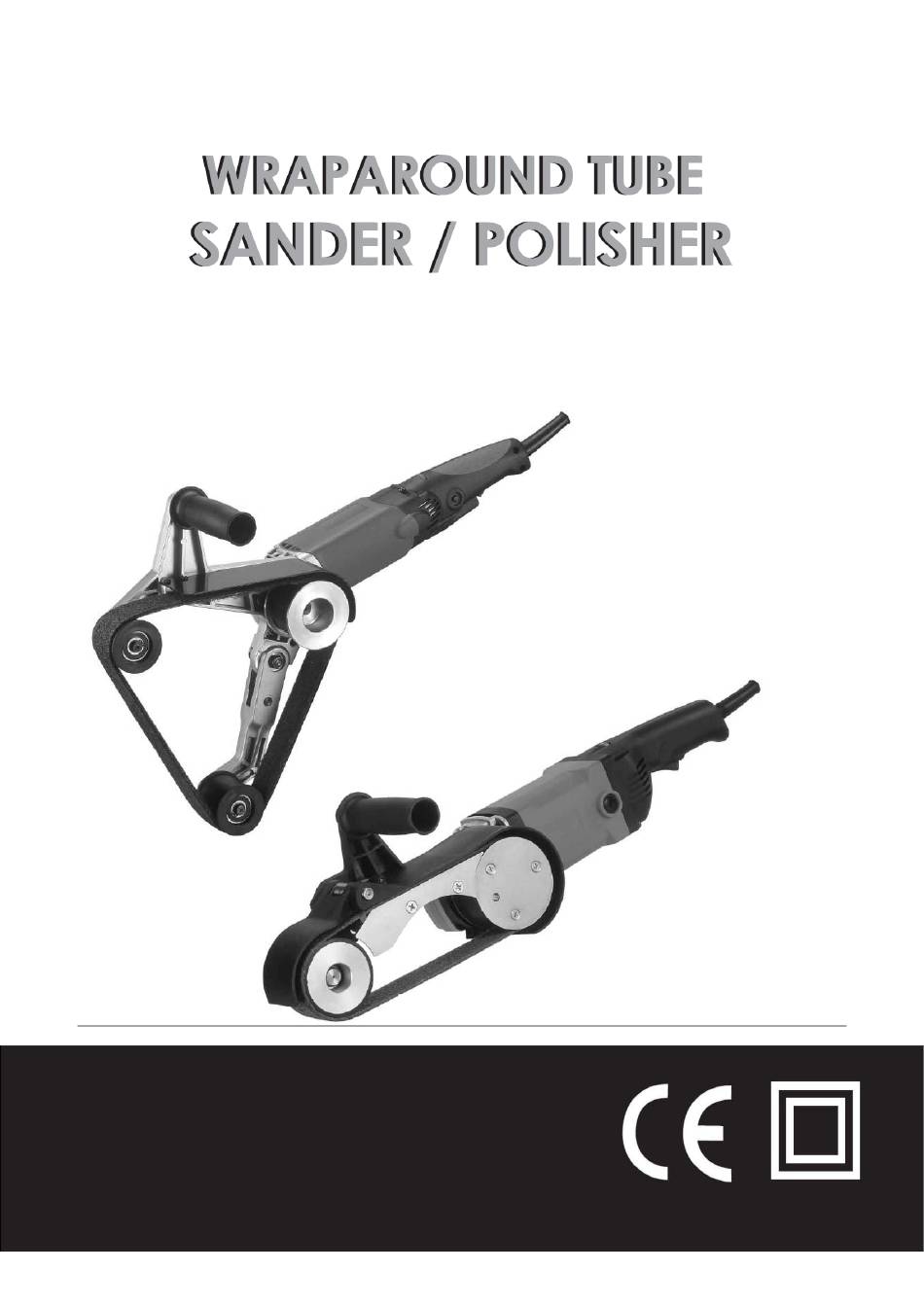

- Page 1 PONCEUSES A BANDE POUR TUBES ■ Modèle 311 (1200W) ■ Modèle 312 (1500W) Modèle 311 (1200W) Modèle 312 (1500W) Pour assurer votre propre sécurité, prière de LIRE ATTENTIVEMENT ces instructions avant d'utiliser la machine. CONSERVER LES INSTRUCTIONS POUR TOUTE CONSULTATION ULTERIEURE.
-
Page 2: Blocage De L'arbre
Modèle 311 (200W) Molette sélecteur de vitesse Bouton de blocage Blocage de l'arbre Poignée avant Gâchette Moteur Carter de bande Poulie d'entraînement Bande (en option) Poulie de renvoi Poulie tendeur Puissance 1200 W Voltage 230 V / 50 Hz, 115V / 60 Hz Vitesse à... - Page 3 Modèle 312 (1500W) Blocage Changement rapide de la bande Molette sélecteur de vitesse Poignée avant Gâchette Moteur Bande (en option) Poulies de stabilité Puissance Modèle 1500W Voltage 230 V / 50 Hz, 110V / 60 Hz Vitesse à vide 2300 ~ 6500 Vitesse de défilement 15 à...
-
Page 4: Règles Générales De Sécurité
Pour assurer votre propre sécurité, prière de LIRE ATTENTIVEMENT ces instructions avant d'utiliser la machine. RÈGLES GÉNÉRALES DE SÉCURITÉ ATTENTION! Lire et veiller à bien comprendre toutes les Instructions. Le non-respect des instructions ci-dessous peut entraîner une électrocution, un incendie et/ou des blessures graves. Le terme « outil électrique » figuré dans tous les avertissements énumérés ci-dessous fait référence à... - Page 5 Débrancher la fiche du cordon électrique de la source d'alimentation avant de procéder à des réglages, de changer d'accessoires ou de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Ranger les outils hors de portée des enfants et ne pas permettre l'utilisation de l'outil électrique à des personnes qui ne sont point familiarisées avec celui-ci ou qui n'ont pas lu ces instructions.
- Page 6 Service Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange d’origine. Ceci assurera le maintien de la sécurité de l’outil. -AVERTISSEMENT-Pour réduire les risques de blessures, l'utilisateur doit lire les instructions contenus dans ce manuel. Symboles utilisés dans ce manuel volts Ampère hertz...
-
Page 7: Avant-Propos
Terminologie DANGER : indique une situation immédiatement dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves. - Page 8 Installation de la bande: ATTENTION: Débrancher l'outil de la source d'alimentation. ■ Modèle 311 (1200W) Poser la machine de sorte qu'elle repose à l'envers sur la poignée avant (avec celle-ci posée parallèle au sol). Faire le tour de la poulie d'entraînement et de la poulie de renvoi (fixe) avec la bande.
-
Page 9: Démarrer Et Arrêter La Machine
Démarrer et arrêter la machine ● ATTENTION: Vérifier que l'interrupteur est sur la position « Arrêt » et que la tension électrique est bien la même que celle indiquée sur la plaque signalétique. ■Modèle 311 (1200W) Commande de blocage Gâchette ■ Modèle 312 (1500W) Gâchette... -
Page 10: Contrôle De Vitesse Variable
● CONTRÔLE DE VITESSE VARIABLE ■ Modèle 311 (1200W) Molette de vitesse ■Modèle 312 (1500W) Molette de vitesse La molette de réglage permet de régler la vitesse, tandis que la gâchette met la machine sous tension et hors tension. Lorsque l'interrupteur est verrouillé... - Page 11 Porter toujours des lunettes de sécurité lors de l'utilisation de l'air comprimé. ● Defaut de démarrage Si votre outil ne démarre pas, vérifiez que les broches de la fiche sont bien en contact avec la prise de courant. En outre, vérifiez si le fusible n'est pas grillé...
- Page 12 Les charbons fournis dureront environ 50 heures de fonctionnement ou 10.000 cycles Marche/Arrêt. Remplacer les deux charbons lorsque l’un ou l’autre dispose de moins de 1/4'' de carbone. ■ Modèle 311 (1200W) Débrancher d'abord la machine avant d'effectuer le contrôle ou le remplacement des charbons.
- Page 13 Bouchon du charbon S'il est nécessaire de remplacer le cordon d’alimentation, ceci doit s'effectuer par le fabricant ou un revendeur, pour éviter tout risque lié à la sécurité. 13 / 19...
- Page 14 CÂBLAGE (Modèle 311 (1200W) 14 / 19...
- Page 15 CABLAGE MODEL 312 (1500W) 15 / 19...
- Page 16 Vue éclatée Modèle 311 (1200W) 16 / 19...
-
Page 17: Liste Des Pièces (Modèle 1200W)
LISTE DES PIÈCES (Modèle 1200W) Numéro Nom des pièces Quantité CÂBLE D'ALIMENTATION Passe câble SERRE-CÂBLE M4 x 14 Raccord INTERRUPTEUR M4 x 25 COUVERCLE DE POIGNÉE DROIT COUVERCLE DE POIGNÉE GAUCHE M4 x 20 UNITÉ ÉLECTRONIQUE MOLETTE M4 x 8 charbon Porte charbon M4 x 8... - Page 18 VUE ÉCLATÉE MODÈLE 312 (1500W) 18 / 19...
-
Page 19: Liste Des Pièces (Modèle 1500W)
LISTE DES PIÈCES (Modèle 1500W) NUMÉRO Nom des pièces Quantité NUMÉRO Nom des pièces Quantité CÂBLE D'ALIMENTATION BROCHE 20 X 104,1 CLAVETTE WOODRUFF passe câble 5 X 5 X 12 VIS M4 X 14 CIRCLIP INTERNE R-35 SERRE-CÂBLE ROULEMENT 6202-2RS PLAQUES VIS M4 X 20 D'ENGRENAGE...
