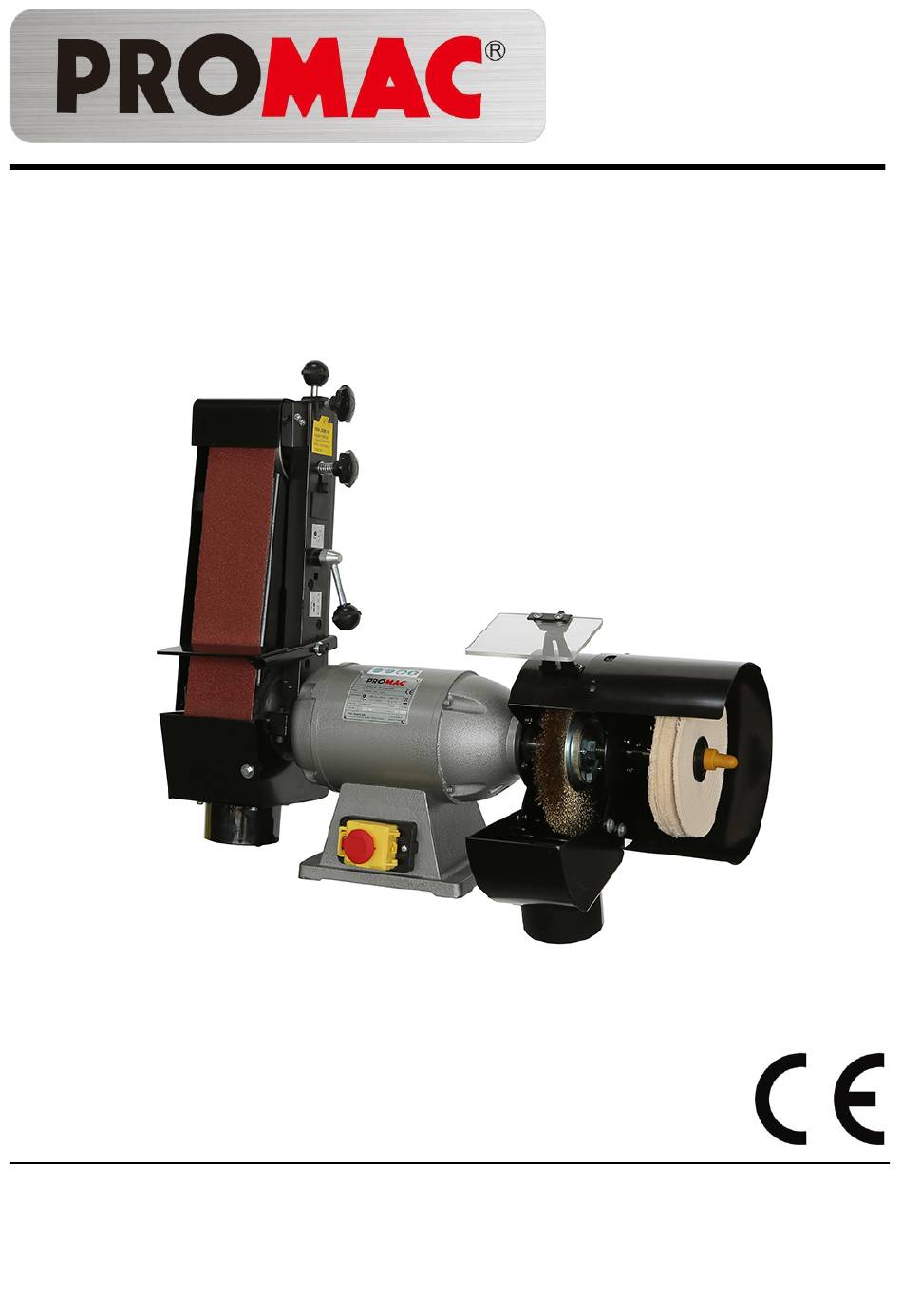

- Page 1 10-2020 Sander 323BF-BP Bandschleifmaschine Touret à bande France TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
- Page 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Sander Bandschleifmaschine Touret à bande 323BF-BP Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Règles De Sécurité Applicables À Tous Les Outils Électriques
Règles de sécurité applicables à tous les outils électriques 1. Lisez et familiarisez-vous avec l'ensemble du Manuel d’Utilisation. Découvrez les applications de l'outil, ses limites et les dangers potentiels liés à son utilisation. 2. Raccordez tous les outils à la terre. Si l'outil est équipé d'une fiche à trois broches, il doit être branché... - Page 4 17. Tenez les visiteurs et les enfants à l'écart. Les autres personnes doivent se tenir à une distance de sécurité du périmètre de travail, surtout lorsque l'outil est en marche. 18. Utilisez l'outil approprié. Ne forcez pas sur un outil pour réaliser une tâche pour laquelle il n'a pas été...
-
Page 5: Table Des Matières
Merci pour la confiance que vous nous avez témoignée en achetant votre nouvelle machine. Ce manuel a été préparé pour le propriétaire et les opérateurs d'un Touret PROMAC afin de promouvoir la sécurité lors des procédures d'installation, d'utilisation et de maintenance. Veuillez lire et bien comprendre les informations contenues dans ce Manuel d’utilisation et les documents qui... - Page 6 Installez la machine de façon à avoir un encombrement suffisant pour un fonctionnement et une manutention de pièce sécurisés. Veillez à ce que la zone de travail soit bien éclairée. Lire attentivement et bien comprendre le La machine est conçue pour fonctionner en milieu Manuel d’utilisation dans son intégralité...
-
Page 7: Risques Résiduels
poussière. 3.3 Risques résiduels N’usinez que des pièces positionnées de façon utilisant machine conformément sécurisée sur la table. réglementations, des dangers résiduels peuvent toutefois subsister. Les spécifications concernant la taille La projection de pièces ou de composants d’une maximale ou minimale de la pièce doivent pièce peut entraîner des blessures. -
Page 8: Données Techniques
Données techniques MODELE 323BF-BP MOTEUR (PUISSANCE) 1.0Kw NOMBRE DE PHASES Trois 200 x 19 x 16mm / 175x20x12mm DIMSENSIONS DE LA BROSSE / Disque à Polir 2850rpm VITESSE BROSSE 100 x 1100mm BANDE ABRASIVE VITESSE DE LA BANDE 24m/sec ROUE D’ENTRAÎNEMENT 160 x 105mm FACE DE PONÇAGE PLAN... -
Page 9: Deballage Et Liste Des Pieces
DEBALLAGE – CONTRÔLE DE LA LISTE DES PIECES UNITE DE PONÇAGE – Quantité : 1 PIECES DETACHEES EN CAISSE RECTANGULAIRE Schéma Ensemble cadre Bande Capot de Tôle de Désigna- ponceuse tion abrasive protection protection Quantité... - Page 10 PIECES DETACHEES EN CAISSE RECTANGULAIRE...
- Page 11 PIECES DETACHEES EN CAISSE RECTANGULAIRE Repère Désignation Qté. Adaptateur Rondelle disque Disque de polissage Rondelle disque Rondelle hex. Cache de l’adaptateur Capot de protection...
-
Page 12: Procedure De Montage - Bande Abrasive
PROCEDURE DE MONTAGE – BANDE ABRASIVE Tension locking Knob Belt Tension Knob Vérifier si le rouleau aluminium est à l’arrière de la machine, à angle droit (90°) par rapport au cadre (l’extrémité du rouleau peut remonter en tournant la molette de réglage dans le sens Retirer du côté... - Page 13 PROCEDURE DE MONTAGE – BANDE ABRASIVE REGLAGE DE LA TENSION DE LA BANDE Assurez-vous que l’interrupteur est sur OFF. Tester la tension de la bande par l’arrière par une pression avec le pouce. Si la tension est insuffisante, vous pouvez procéder comme suit : 3-1 Desserrer l’écrou hexagonal et tourner le bouton de tension de la bande d’environ 180°...
- Page 14 PROCEDURE DE MONTAGE – BANDE ABRASIVE Cette machine est conçue pour que la bande abrasive Ponçage de courbes puisse fonctionner à la verticale ou à l’horizontale, Mettre le cadre en position horizontale. selon vos besoins. Desserrer les vis A et B représentées sur le Utiliser une clé...
-
Page 15: Remplacement De La Bande
REMPLACEMENT DE LA BANDE Contrôler la tension de la bande. Si celle- Desserrer l’écrou hexagonal et tourner le ci n’est pas adaptée à la tâche, relancer bouton de blocage de la tension d’env. 180° les procédures de réglage jusqu’à ce dans le sens antihoraire. -
Page 16: Vue Éclatée 323Bf-Bp
Vue éclatée - 323BF-BP... -
Page 17: Nomenclature 323Bf-Bp
Nomenclature - 323BF-BP Rep. Réf. Description Dim. Qté. 1 ....PM-323001 .....Protection oculaire ..................... 1 2 ....PM-323002 .....Capot int......................1 3 ....PM-323003 .....Rondelle disque ....................2 3-2 ..... PM-323003 .....Equilibreur ......................1 4 ....PM-323004 .....Brosse métallique ....................1 5 .... - Page 18 Rep. Réf. Description Dim. Qté. 66 ....TS-2361081 ....Rondelle élastique........M8 ........... 2 67 ....PM-323067 .....Came ......................... 1 68 ....PM-323068 .....Arbre à cames ....................1 69 ....PM-323069 .....Tige filetée ......................1 70 ....PM-323070 .....Bouton sphérique ....................2 71 ....
- Page 19 SOCLE [Option] Liste des pièces pour contrôle *Socle universel *Socle armoire Repère Désignation Qté. Repère Désignation Qté. Pied du socle (avant & arrière) Socle Pied du socle (gauche et droit) Embase (plaque support) Dessus du socle Vis hex. (M8X20L) Boulon à tête carrée (5/16"- 18NCx5/8") Rondelle élastique (M8) Vis hex.
-
Page 20: Recuperateur De Poussieres
RECUPERATEUR DE POUSSIERES [Option] Déballage – Contrôle de la liste des pièces Repère Désignation Qté. Bac de récupération des poussières Sac de récupération des poussières Couvercle, carter du bac avec moteur Entrées poussières (émeri) (5"-4") Entrées poussières (émeri) (4"-1.5") Flexible (4") Collier de serrage (4.5") Vis (M5x8) Vis (M6x16) -
Page 21: Schema Electrique
SCHEMA ELECTRIQUE Limite de l’équipement Liste des composants électriques Description & Données techniques Désignation Remarque Fonction Contacteur 400VAC 10A magnétique Protection contre les 1.8-2.5/2.4A surcharges IEC947 Câble VCTF4x0.75mm... -
Page 22: Exigences Liées Au Milieu Environnant Pour L'installation
Remarque importante concernant la CE Manutention du touret Le poids de cette machine est d’environ 36 kg avec le socle. Il est préférable de la déplacer et de la transporter à l’aide d’outils de levage. Le poids total de la machine doit être contrôlé avant une manutention Exigences liées au milieu environnant pour l’installation Veiller à... - Page 23 Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe.
- Page 24 Les CG peuvent être envoyées sur demande par poste ou par e-mail. TOOL FRANCE SARL se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France - www.promac.fr...
