BD199F / 2003.12

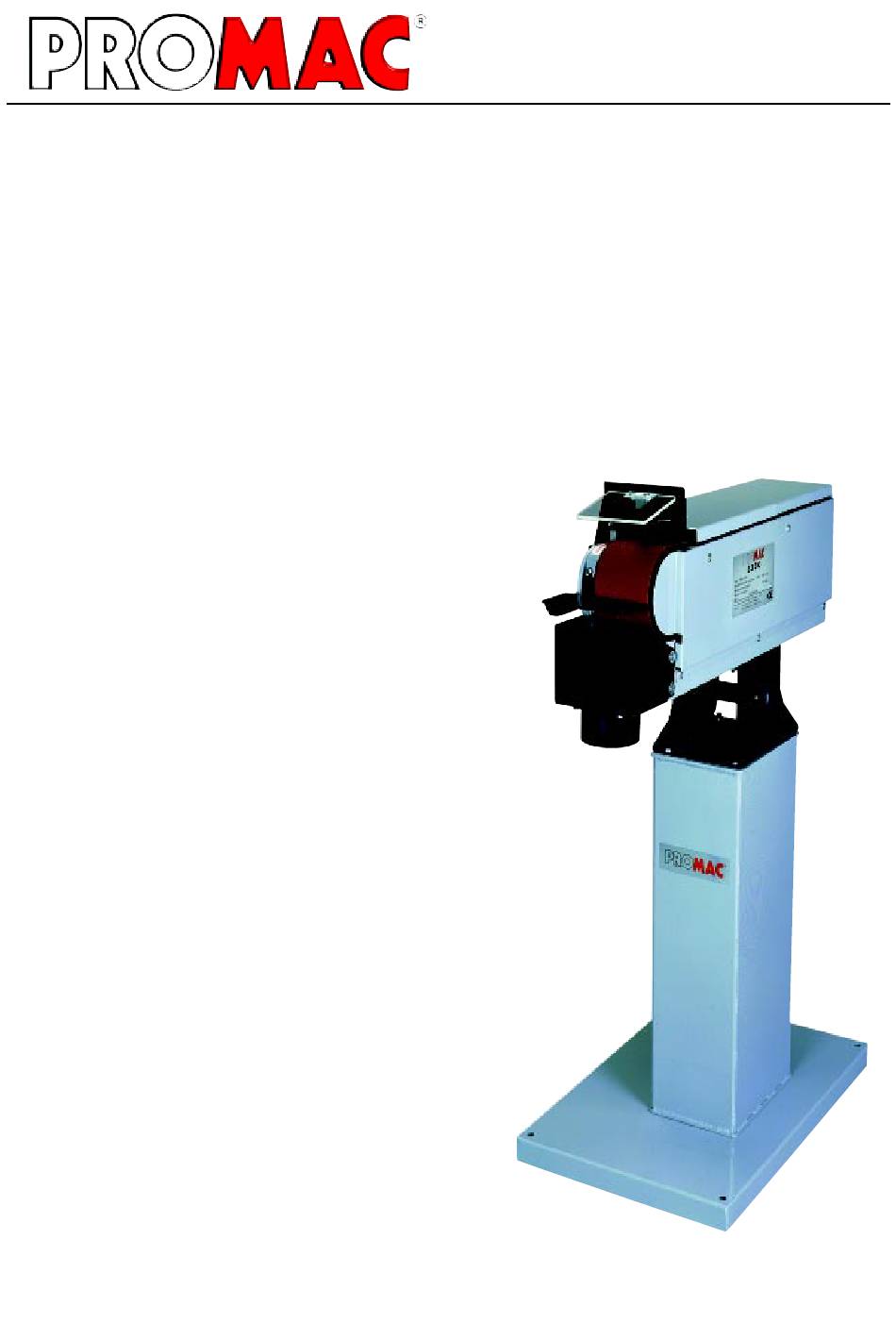

333C
Ponceuse à bande
Mode d'emploi
Sommaire
Consignes de sécurité .............................. page .... 2-3
Caractéristiques techniques ..................... page ....... 4
Déballage et détail des pièces ................. page ....... 5
Montage du bras de ponçage ................... page ....... 6
Réglage de la bande ................................ page ....... 7
Changement de la bande - Conseils ......... page ....... 8
Conseils pour le ponçage ......................... page ....... 9
Vue éclatée .............................................. page ..... 10
Liste pièces détachées ............................ page ...... 11
Schéma électrique ................................... page ..... 12
Bon de garantie ........................................ page ..... 13
Cette machine est conforme aux directives européennes

Publicité

Table des Matières
loading

Manuels Connexes pour Promac 333C

Sommaire des Matières pour Promac 333C

  • Page 1: Table Des Matières

    BD199F / 2003.12 333C Ponceuse à bande Mode d'emploi Sommaire Consignes de sécurité ......page ..2-3 Caractéristiques techniques ..... page ..4 Déballage et détail des pièces ....page ..5 Montage du bras de ponçage ....page ..6 Réglage de la bande ........

  • Page 2: Consignes De Sécurité

    Consignes de sécurité Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une ponçeuse à bande comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident.
  • Page 3 Consignes de sécurité Maintenir la machine en bon état. Garder les arêtes de coupe propres et bien acérées afin de pouvoir exploiter toutes les capacités de la machine. Respecter le mode d’emploi lors du nettoyage, le graissage et l’échange des outils. Débrancher la fiche secteur avant de procéder aux travaux de maintenance ou à...

  • Page 4: Caractéristiques Techniques

    Caractéristiques techniques 333C MODELE 333C Moteur 1.5 KW Alimentation 400V/50Hz/3Ph Bande dimension 100x1500mm Vitesse bande 25m/sec. Roue caoutchouc dimensions 170x106mm Surface de ponçage 100x410mm Encombrement (Lxlxh) 480x820x1100mm Poids 67 Kg Présentation de la machine Protection de bande enlevable Place de travail 1...

  • Page 5: Déblallage Et Contrôle De Pièces

    Déblallage et contrôle de pièces 333C 7.) Montage du verre de protection Aprés le déballage, contrôler toutes les pièces ainsque la quantitée Tête de la machine Verre de protection La tête de la machine est lourde, il faut pour le montage Porteur prendre un élévateur ou autre pour la montée sur le socle.

  • Page 6: Réglage De La Bande

    Réglage de la bande 333C Réglage 1. Brancher la prise au moteur. 2. Tourner poignée de réglage dans sens horaire, la bande va à gauche - Tourner la poignée de sens contraire, la bande va à droite. ATTENTION : Pour le réglage tourner doucement.

  • Page 7: Changement De La Bande - Conseils

    Changement de la bande 333C 1. Détendre la bande avec le levier 2. Dévisser les 5 vis (A/B/C/D/E) et démonter la protection. Dévisser les a autres vis (F/G/H/I/J) et enlever la protection de coté. Maintenant vous pouvez enlever la bande.

  • Page 8: Démonter Le Couvercle Du Moteur

    Changement du rouleau de traction. 333C Démonter la band 1. Débrancher la machine du courant. Démonter la protection et la bande comme décrit. Démonter le couvercle du moteur 2. Enlever le couvercle du ventilateur. Tenir l’axe du moteur avec un tournevis, ne pas tenir le ventilateur.

  • Page 9: Réglage Du Bras De Ponçage Dans L'angle Désire

    Réglage du bras de ponçage dans l'angle désire Pour un travail de précision avec votre ponceuse Promac, le bras peut être réglé dans un angle de 30° aigu ou obtu. Pour ce réglage suiver les instructions ci-après.

  • Page 10: Vue Éclatée

    Vue éclatée 333C...

  • Page 11: Liste Des Pièces

    Liste des pièces 333C 64. PM - 333064 Scheibe / Rondelle PM - 333001 Schraube /Vis 65. PM - 333065 Feder / Ressort PM - 333002 Schraube /Vis 66. PM - 333066 Einstellgriff / Poignée PM - 333003 Federring / Rondelle 67.

  • Page 12: Schéma Électrique

    Schéma électrique 333C Composants électriques Désignation Description Interrupteur IP 65 Contacteur AC3-1-1, 660 VAC, 20A IEC 158-1, VDE 0660 Relais 1.6 - 2.5A IEC 292-1, BS775 Inter "Arrêt" Inter "Départ" Butée moteur 500 VAC, 10A VDE, CSA, UL, S Fiche moteur...

  • Page 13: Bon De Garantie

    Bon de garantie 333C 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
