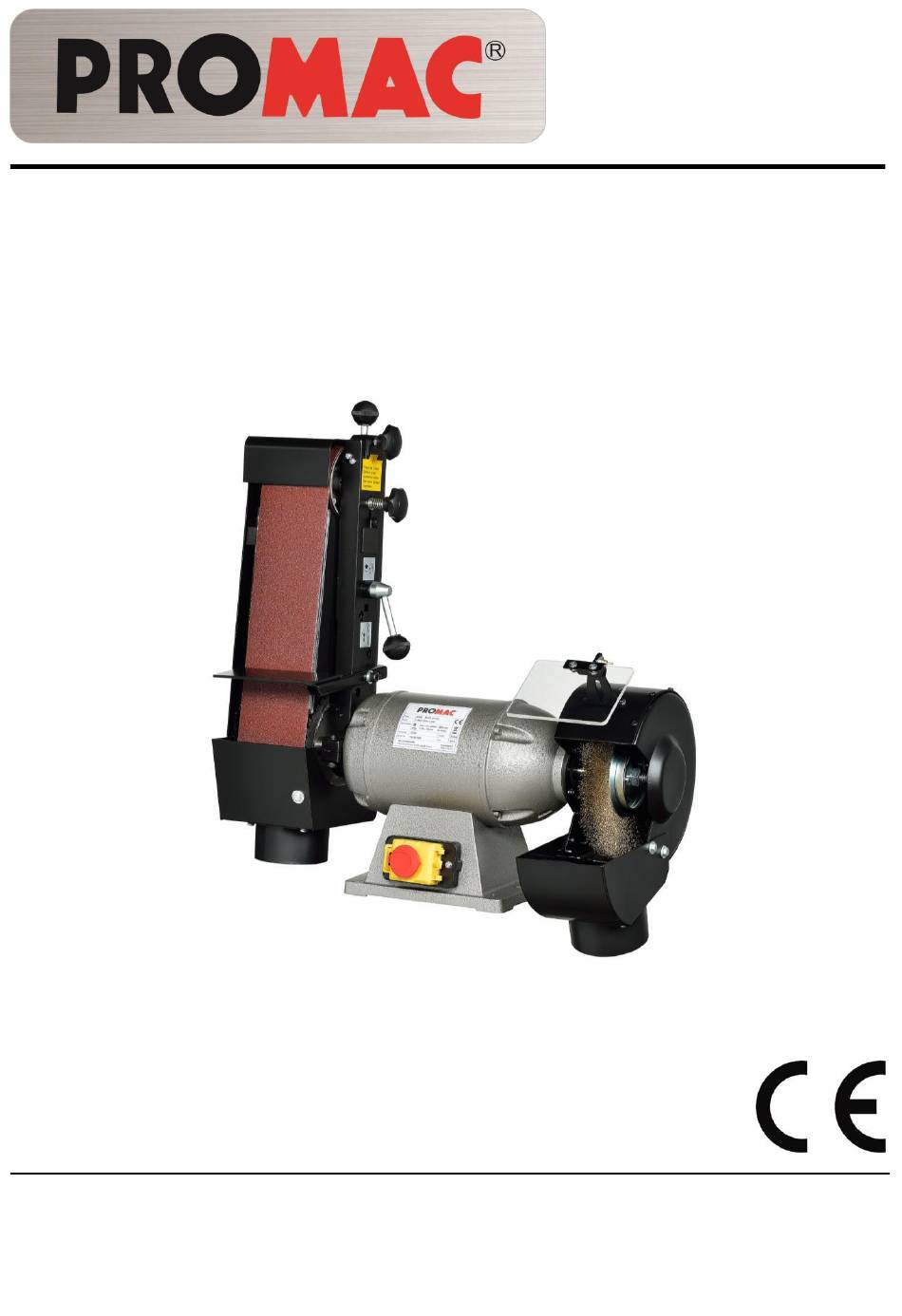

- Page 1 12-2018 Sander 323BF Bandschleifmaschine Touret à bande France TOOL France PROMAC/ JPW Industries-Europe 9 Rue des Pyrénées ZI du Bois Chaland, 91090 LISSES / EVRY, France www.promac.fr...
- Page 2 Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: Tool France PROMAC, JPW Industries-Europe 9 Rue des Pyrénées ZI du Bois Chaland, 91090 LISSES / EVRY, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...
-
Page 3: Donnees Techniques
DONNEES TECHNIQUES MODELE 323BF MOTEUR (PUISSANCE) 1.0kW NOMBRE DE PHASES Three 200x19x16m BROSSE METALLIQUE VITESSE BROSSE SPEED 2850 tr/min BANDE ABRASIVE 100×1100mm VITESSE DE LA BANDE 24m/sec ROUE D’ENTRAÎNEMENT 160×105mm FACE DE PONÇAGE PLAN 105×250mm DIMENSIONS (L×l×H) 295×285×690mm HAUTEUR MACHINE (AVEC SOCLE) -
Page 4: Deballage - Contrôle De La Liste Des Pieces
DEBALLAGE – CONTRÔLE DE LA LISTE DES PIECES UNITE DE PONÇAGE - Quantité : 1 PIECES DETACHEES EN CAISSE RECTANGULAIRE Schéma Ensemble cadre Tôle de Désigna- Bande Capot de ponceuse tion abrasive protection protection Quantité... -
Page 5: Repère Désignation
PIECES DETACHEES EN CAISSE RECTANGULAIRE Paquet 1....Table de travail 4 : Protection oculaire Paquet Repère Désignation Pièce Qté. Table de travail Butée Clé six pans 6mm Rondelle Ø8.5× Ø18×2 Rondelle élastique M8 Vis de blocage M8 P1.25×30 Repère Désignation Pièce Qté. -
Page 6: Procedure De Montage
PROCEDURE DE MONTAGE － BANDE ABRASIVE Vis de blocage Vérifier si le rouleau aluminium est à l’arrière de la l. Retirer du côté gauche l’écrou hexagonal et le rouleau en machine, à angle droit (90°) par rapport au cadre caoutchouc de l’arbre. (l’extrémité... - Page 7 PROCEDURE DE MONTAGE － BANDE ABRASIVE REGLAGE DE LA TENSION DE LA BANDE l. Assurez-vous que l’interrupteur est sur OFF. Tester la tension de la bande par l’arrière par une pression avec le pouce. Si la tension est insuffisante, vous pouvez procéder comme suit : 3-l Desserrer l’écrou hexagonal et tourner le bouton de tension de la bande d’environ 180°...
- Page 8 PROCEDURE DE MONTAGE － BANDE ABRASIVE Ponçage de courbes Cette machine est conçue pour que la bande abrasive 1. Mettre le cadre en position horizontale. puisse fonctionner à la verticale ou à l’horizontale, selon 2.Desserrer les vis A et B représentées sur le schéma. vos besoins.
- Page 10 Nomenclature 323BF N° Repère Référence Description Dimensions Qté. 1 ....PM-323001 .....Protection oculaire (pare-étincelles) ..............1 2 ....PM-323002 .....Capot int......................1 3 ....PM-323003 .....Rondelle disque ....................2 3-2 ..... PM-323003 .....Equilibreur ......................1 4 ....PM-323004 .....Brosse métallique ....................1 5 ....
-
Page 11: Qté
N° Repère Référence Description Dimensions Qté. 68 ....PM-323068 .....Arbre à cames ....................1 69 ....PM-323069 .....Tige filetée ......................1 70 ....PM-323070 .....Bouton sphérique ....................2 71 ....PM-323071 .....Plaque d’étanchéité .................... 1 72 ....TS-1482031 ....Vis .de cache........M6 x 15L ..........1 73 .... -
Page 12: Table Des Matières
SOCLE [Option] Liste des pièces pour contrôle *Socle universel *Socle armoire Repère Désignation Qté. Repère Désignation Qté. Pied du socle (avant et arrière) Socle Pied du socle (gauche et droit) Embase (plaque support) Dessus du socle Vis hex. (M8X20L) Boulon à tête carrée (5/16"- Rondelle élastique (M8) 18NCx5/8") Vis hex. -
Page 13: Recuperateur De Poussieres
RECUPERATEUR DE POUSSIERES [Option] DEBALLAGE ET LISTE DES PIECES Repère Désignation Qté. Bac de récupération des poussières Sac de récupération des poussières Couvercle, carter du bac avec moteur Entrées poussières (émeri) (5"-4") Entrées poussières (émeri) (4"-1.5") Flexible (4") Collier de serrage (4.5") Vis (M5x8) Vis (M6x16) Rondelle (M6x25x2t) -
Page 14: Schema Electrique
SCHEMA ELECTRIQUE Liste des composants électriques Désignation Description et Données techniques Remarque Fonction Contacteur magnétique 400VAC 10A Protection contre les CE,IEC947 1.8-2.5/2.4A surcharges Câble VCTF4x0.75mm... - Page 15 Remarque importante concernant la CE Manutention du touret 1. Le poids de cette machine est d’environ 36 kg avec le socle. Il est préférable de la déplacer et de la transporter à l’aide d’outils de levage. 2. Le poids total de la machine doit être contrôlé avant une manutention. Exigences liées au milieu environnant pour l’installation.
-
