BEA 1SAFE Manuel D'utilisation

Manuel d'utilisation pour produits à partir de la version 0601
Voir étiquette produit pour le numéro de série

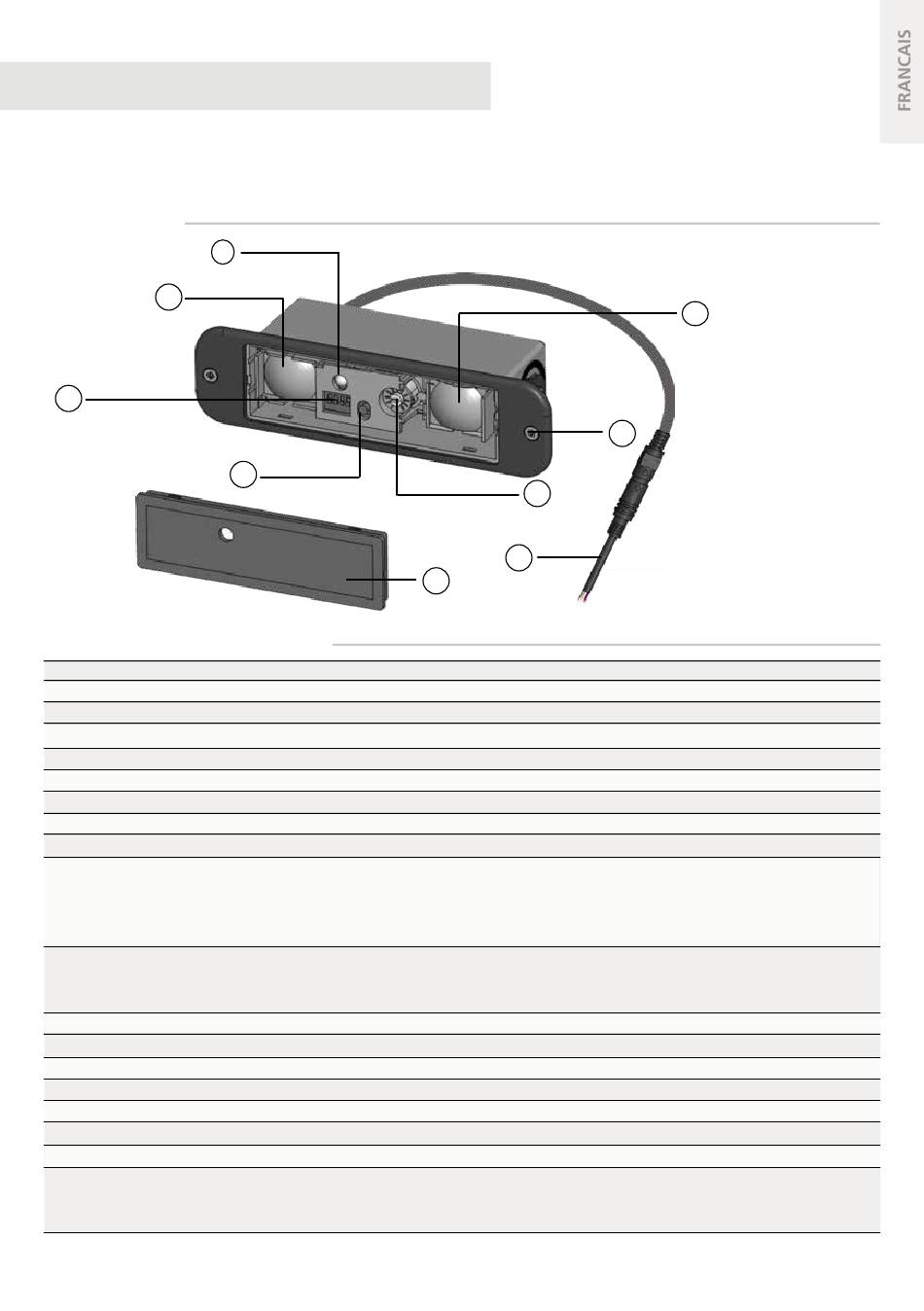

DESCRIPTION
1
2
3
SPECIFICATIONS TECHNIQUES
Technologie:
Mode de détection:
Champ de détection:
Témoin lumineux:
Temps de réponse:
Hauteur d'installation:
Alimentation:
Fréquence secteur:
Consommation:
Sortie standard:
Tension max. aux contacts:
Courant max. aux contacts:
Pouvoir de coupure max.:
Entrée de surveillance:
Tension max. aux contacts:
Seuil de tension:
Temps de maintien:
Réflectivité:
Gamme de température:
Degré de protection:
Dimensions:
Matériau du profilé:
Longueur du câble principal:
Conformité aux normes :
Corps d'épreuve:
* Toute autre utilisation de l'appareil est en dehors du but autorisé et ne peut pas être garantie par le fabricant.
4
infrarouge actif
détection de présence par mesure de distance
35 mm x 70 mm (à une hauteur de 2.2 m)
LED rouge: s'allume rouge lors de chaque détection - clignote orange lors de la mise sous tension
64 ms
0.6 m - 3 m
12 V - 24 V AC/DC -5 % / + 10 %
50 à 60 Hz
120 mA @ 24 V AC / 80 mA @ 24 V DC
relais (contact libre de potentiel)
42 V AC/DC
1A (résistif)
30 W (DC) / 42 VA (AC)
1 optocoupleur (libre de potentiel)
30 V
Etat haut: >10 V - État bas: <1 V
0.5 s
min. 10 % à une longueur d'ondes IR de 850 nm
-25 °C - +55 °C; 0-95 % humidité rel., non condensant
IP53
145 mm (L) x 40 mm (H) x 50 mm (D)
ABS (noir)
2.5 m
EN 61000-6-2; EN 61000-6-3; EN 50581; EN ISO 13849-1 Performance Level «c» CAT. 2
(à condition que l'opérateur surveille le détecteur au moins une fois par cycle de porte)
Corps d'épreuve CA conformément à EN 16005

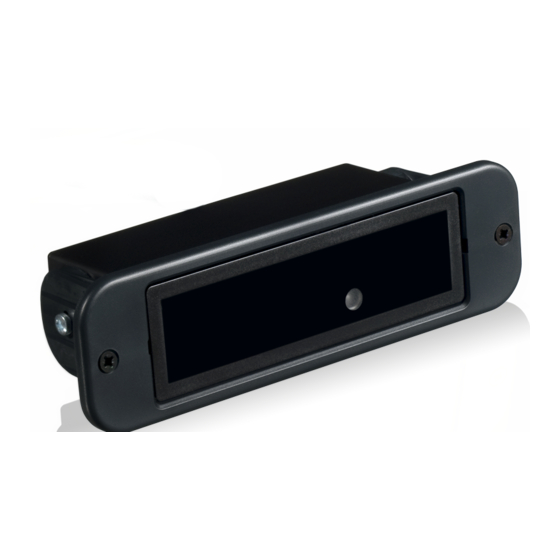

1SAFE
Détecteur infrarouge de sécurisation
pour portes automatiques*
5
8
9
Les spécifications techniques sont susceptibles de changer sans préavis.
7
6
1. LED
2. Emetteur
3. DIP-switch
4. Bouton poussoir
5. Vis d'ajustement pour
le setup
6. Vis de fixation
7. Récepteur
8. Câble avec connecteur
9. Face avant
Mesuré dans des conditions spécifiques.
