Principes de fonctionnement

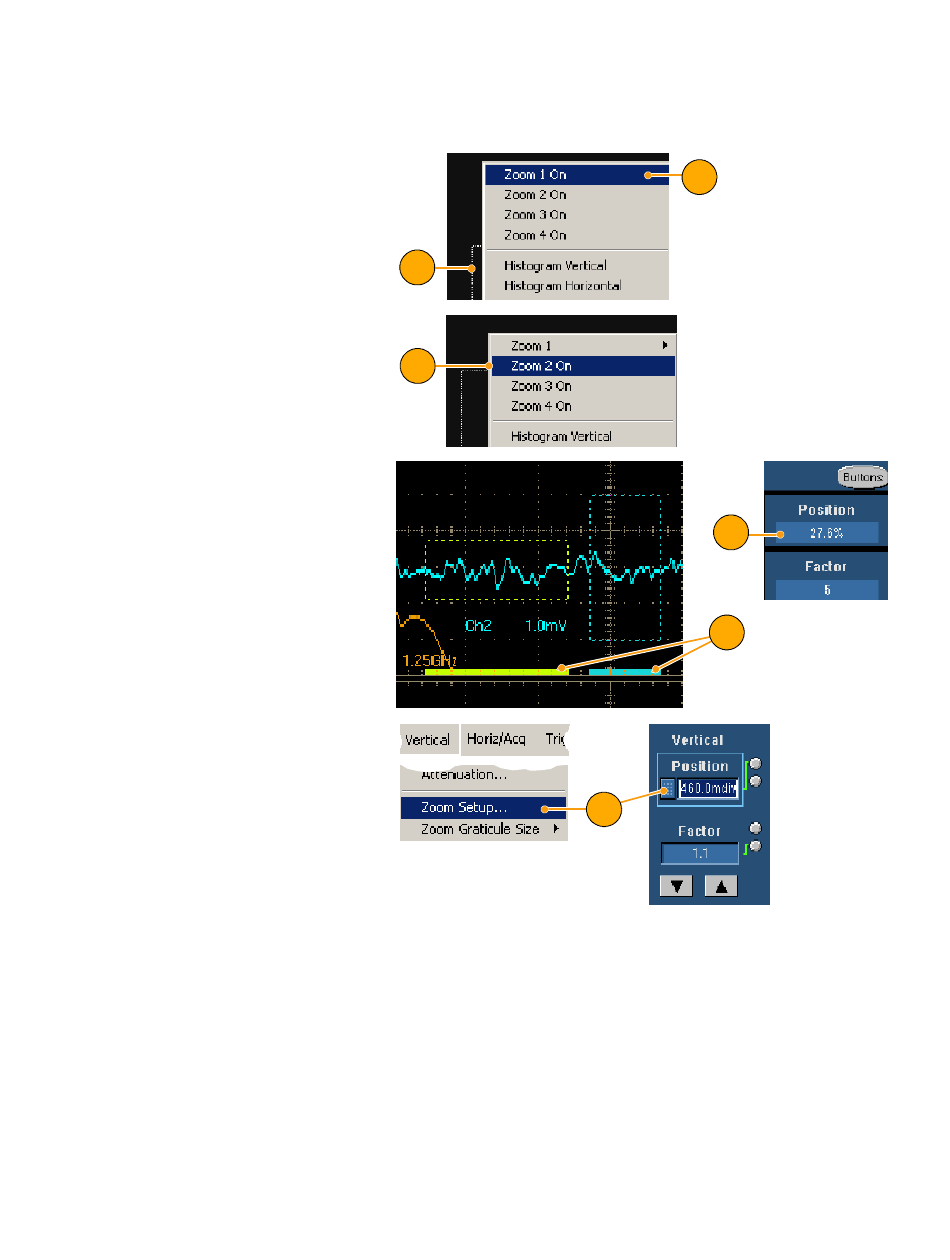

Agrandir plusieurs zones
Pour afficher et comparer simultanément plusieurs zones d'un enregistrement, procédez comme suit :
1. Sélectionnez et faites glisser une
fenêtre autour de la zone du
signal que vous souhaitez
agrandir.
2. Sélectionnez Zoom 1 On
(Zoom 1 actif).
3. Sélectionnez et faites glisser une
autre fenêtre autour d'une zone
du signal que vous souhaitez
agrandir, puis sélectionnez
Zoom 2 On (Zoom 2 actif).
4. Pour ajuster horizontalement la
zone agrandie, cliquez sur le
marqueur horizontal sous la
fenêtre de zoom, puis
sélectionnez la zone agrandie.
5. Utilisez les boutons d'usage
général pour ajuster la position
horizontale et la zone
d'agrandissement sélectionnée.
6. Pour ajuster verticalement la zone
agrandie, sélectionnez Vertical >
Zoom Setup... (Configuration du
zoom), puis utilisez les boutons
d'usage général pour ajuster la
position verticale et le facteur.
60
1
3
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
2
5
4
6
Fenêtre
