Principes de fonctionnement
Enregistrement d'un signal
L'appareil crée l'enregistrement de
signal à partir des paramètres
suivants :
H
Intervalle d'échantillonnage :
temps entre les points
d'échantillonnage.
H
Longueur d'enregistrement :
nombre d'échantillons requis
pour remplir un enregistrement
de signal.
H
Point de déclenchement :
référence temporelle zéro dans un
enregistrement de signal.
H
Position horizontale : lorsque le
retard horizontal est désactivé, la
position horizontale représente un
pourcentage de l'enregistrement
du signal compris entre 0 and
99,9 %. Le point de
déclenchement et la référence
horizontale ont lieu en même
temps dans l'enregistrement du
signal. Par exemple, si la position
horizontale est égale à 50 %, le
point de déclenchement est situé
au milieu de l'enregistrement du
signal. Lorsque le retard
horizontal est activé, le temps
entre le point de déclenchement
et la référence horizontale
correspond au retard horizontal.
28

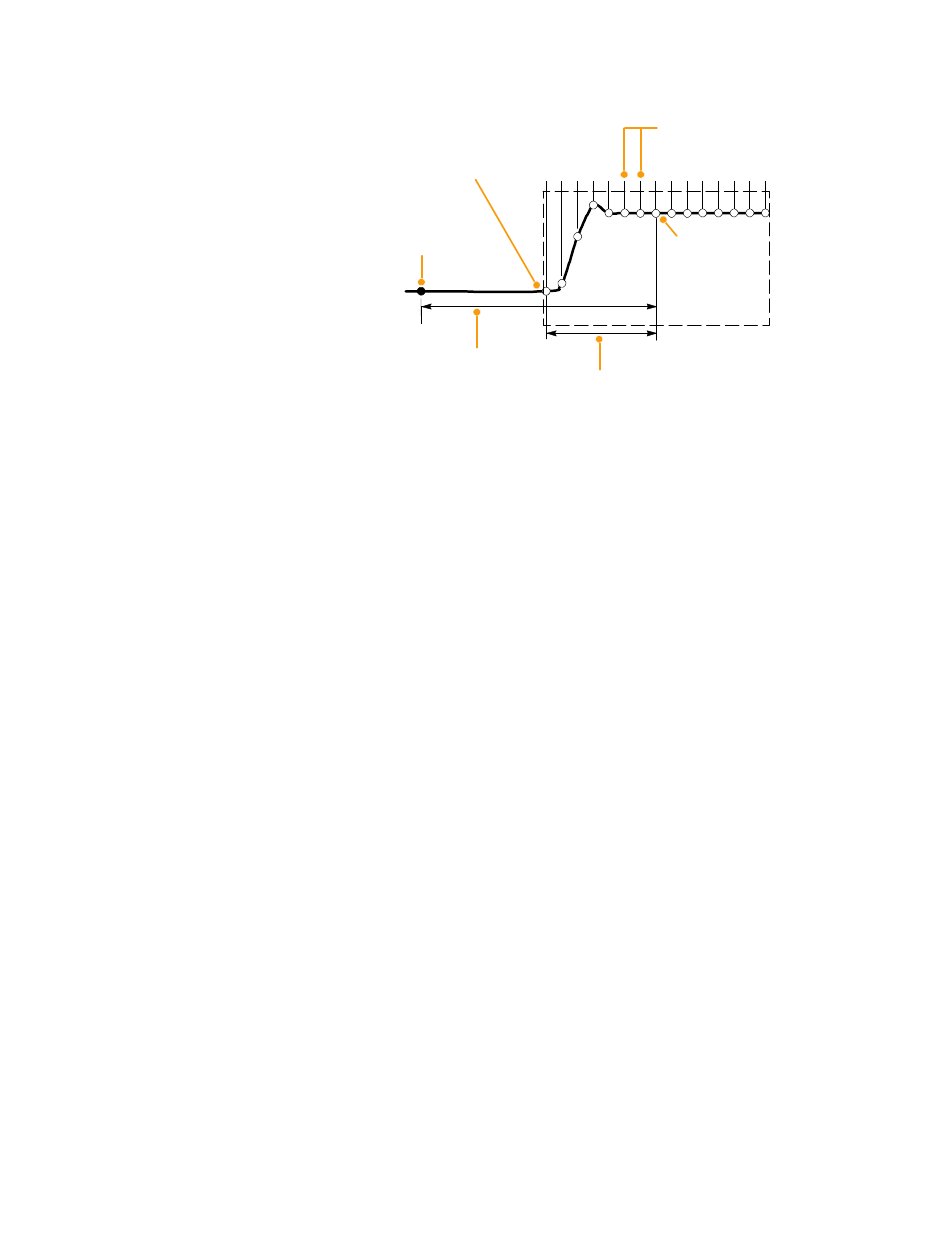

Premier point échantillonné
et numérisé dans
l'enregistrement
Point de
déclenchement
Retard
horizontal
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
Intervalle
d'échantillonnage
Référence
horizontale
Fenêtre
d'acquisition
horizontale
Position
horizontale
