Définir le format d'affichage
L'appareil peut afficher les signaux sous trois formats différents. Choisissez le format qui vous convient le
mieux.

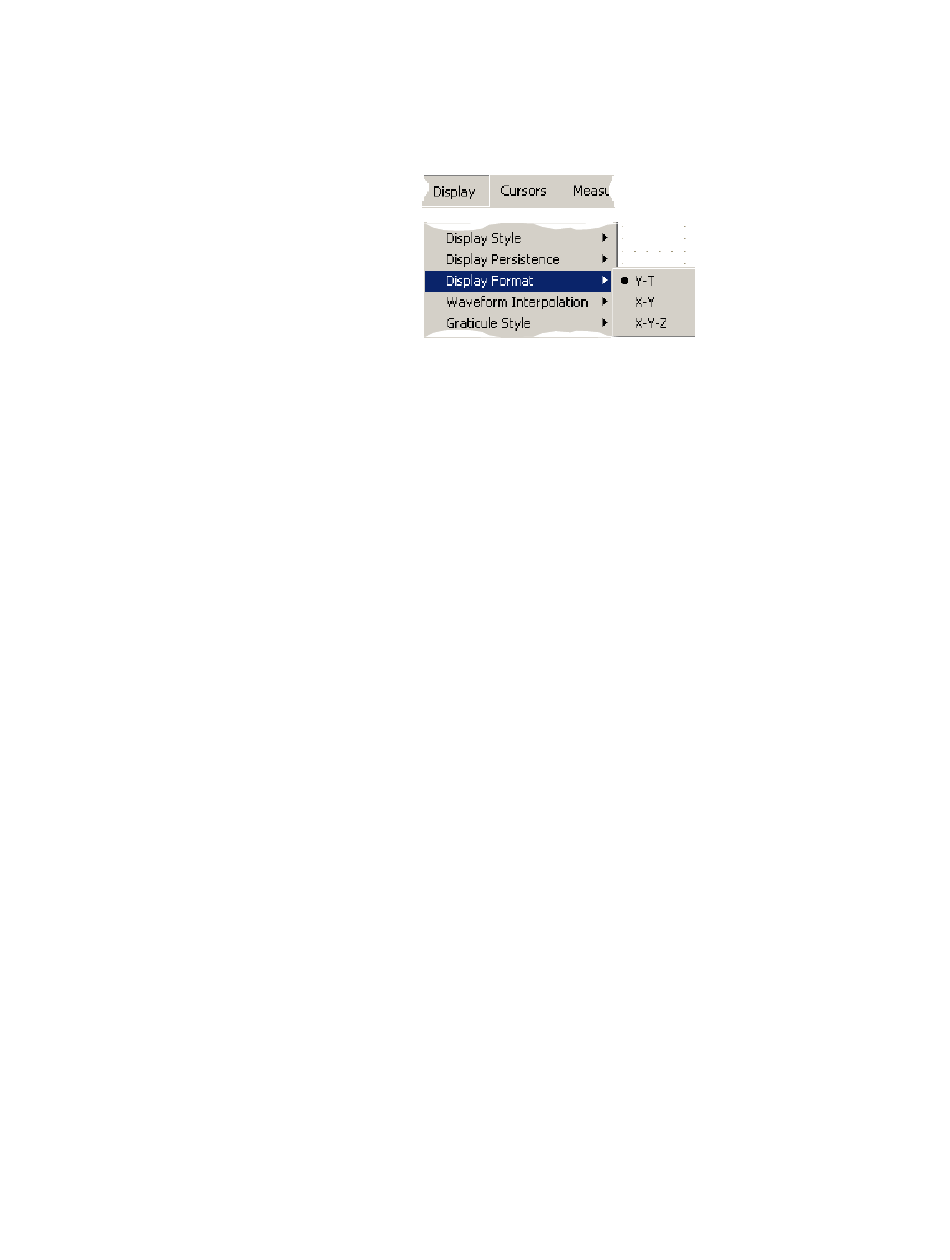

Sélectionnez Display (Affichage) >
Display Format (Format d'affichage).
H
Sélectionnez le format Y-T pour
afficher une amplitude de signal
selon sa variation dans le temps.
H
Sélectionnez le format X-Y pour
comparer l'amplitude des
enregistrements de signaux de la
voie 1 (X) et la voie 2 (Y) point
par point.
H
Le format XYZ est identique au
format XY à l'exception que
l'intensité du signal affiché est
modulée par l'enregistrement du
signal de la voie 3 (Z). Le format
XYZ format n'est disponible que
sur des modèles à 4 voies.
A savoir
H
Le format XY est particulièrement utile pour étudier les relations de phases telles que les figures de
Lissajous.
H
Le format XY correspond à un affichage en points uniquement ; toutefois, cet affichage peut avoir une
rémanence. La sélection du style Vecteur n'a aucun impact lorsque vous sélectionnez le format XY.
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
Principes de fonctionnement
51
