Pour effacer la zone d'agrandissement, cliquez sur Position Factor Reset (Rétablir le facteur de position) à
partir de la fenêtre de commande Zoom Setup (Configuration du zoom).
H
Vous pouvez activer et désactiver chaque zoom à partir de la fenêtre de commande Zoom Setup
(Configuration du zoom).
H
Appuyez sur le bouton MultiView Zoom pour activer ou désactiver tous les zooms.
H
Pour repositionner horizontalement la zone agrandie, cliquez sur le marqueur horizontal et faitesle glisser au
bas de la fenêtre d'agrandissement.
Verrouiller et faire défiler les signaux agrandis

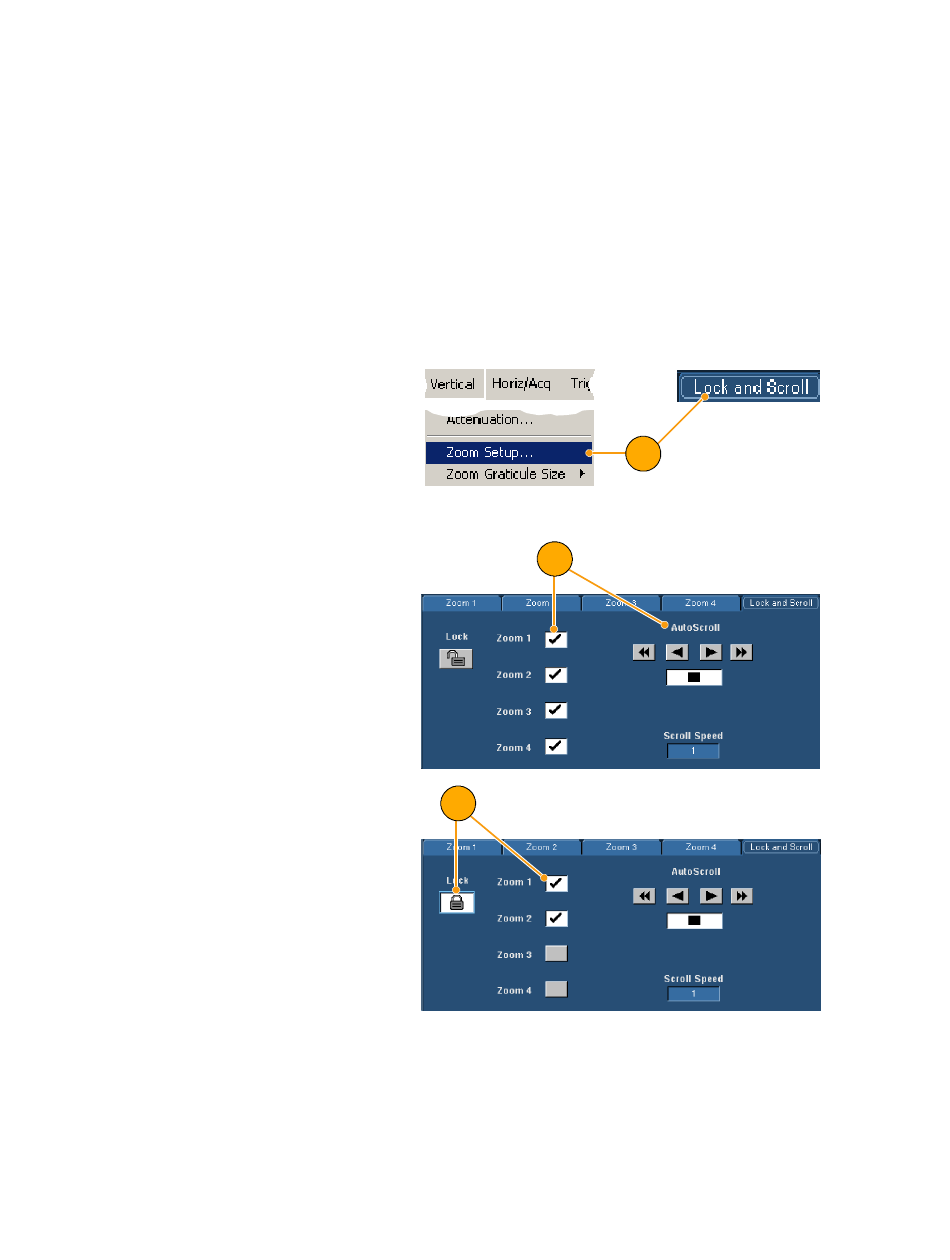

1. Pour utiliser la fonction de
verrouillage et de défilement,
sélectionnez Zoom Setup...
(Configuration du zoom) dans le
menu Vertical ou Horiz/Acq, puis
choisissez l'onglet Lock and Scroll
(Verrouill. et défil.).
2. Pour faire défiler une seule zone
agrandie, cliquez sur un bouton
Zoom 1-4 , puis sur le bouton
Auto Scroll (Verrouill. et défil.).
3. Pour faire défiler simultanément
plusieurs zones agrandies, cliquez
sur Lock (Verrouiller), puis sur
les boutons Zoom1-4
correspondant aux zones que
vous souhaitez faire défiler.
Le verrouillage des zones agrandies
s'effectue dans leur position horizontale
relative. La modification de la position
horizontale d'un zone verrouillée et
agrandie a pour effet de modifier toutes
les zones verrouillées et agrandies.
A savoir
H
Lorsque plusieurs zones d'agrandissement sont sélectionnées sans être verrouillées, la zone
d'agrandissement portant le numéro le plus grand défile automatiquement alors que les autres zones
restent statiques.
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
