Envoyer un e-mail au déclenchement
Vous devez configurer l'envoi d'e-mail lors d'un événement (voir page 85) avant d'exécuter la procédure
suivante.

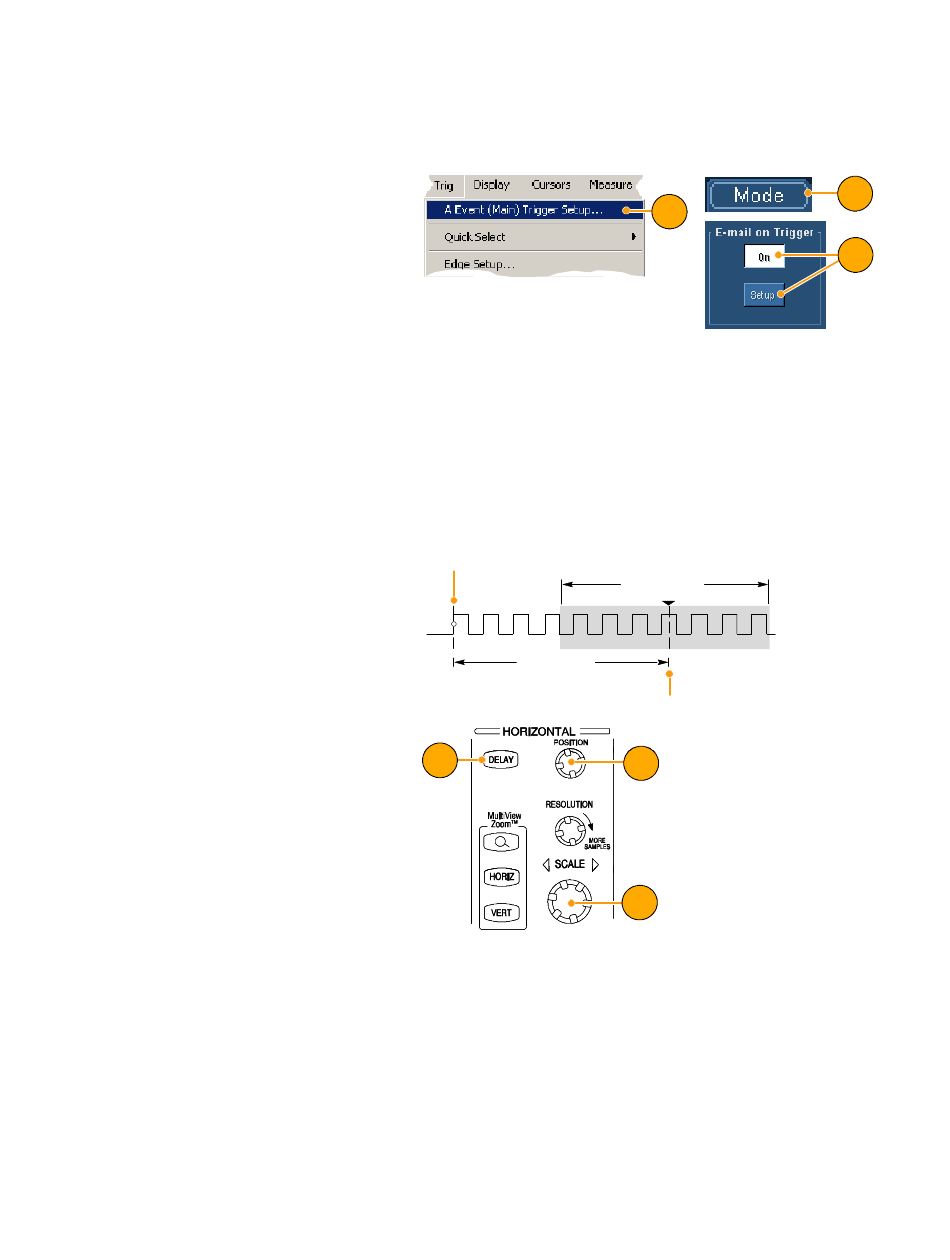

1. Sélectionnez Trig
(Déclenchement) > A Event
(Main) Trigger Setup... (Config.
déclenchement de l'événement A
(principal).
2. Sélectionnez l'onglet Mode.
3. Sous E-mail on Trigger (Email au
décl.), cliquez sur On, puis sur
Setup (Config.). Voir page 85
pour connaître la procédure de
configuration.
Utiliser le retard horizontal
Utilisez le retard horizontal pour
acquérir le détail du signal dans une
région qui est séparée du point de
déclenchement par un intervalle de
temps important.
1. Appuyez sur DELAY (RETARD).
2. Ajustez le temps de retard à l'aide
de la commande POSITION
horizontale ou saisissez le temps
de retard dans la fenêtre de
commande.
3. Ajustez l'ECHELLE horizontale
pour saisir le détail dont vous
avez besoin autour du point
d'expansion du retard.
A savoir
H
Vous pouvez utiliser simultanément les fonctions Zoom et Retard horizontal pour agrandir une acquisition
retardée.
H
Activez et désactivez rapidement le retard horizontal pour comparer les détails du signal sur deux zones
d'intérêt différentes, l'une près du point de déclenchement et l'autre centrée sur le retard.
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
Point de
déclenchement
Temps de
retard
1
1
Principes de fonctionnement
1
Signal
acquis
Point d'expansion
2
2
3
2
3
