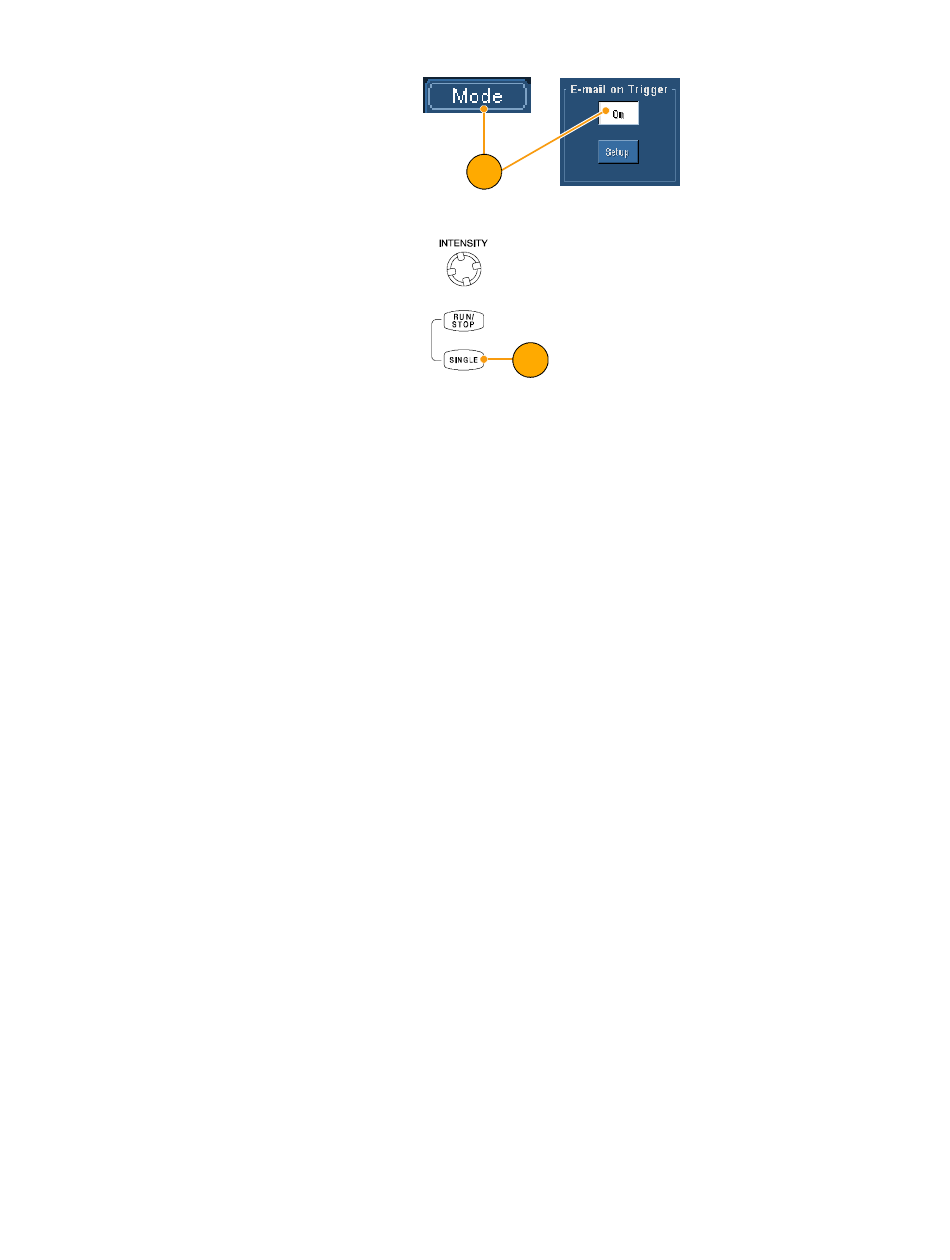

10. Activez (cliquez sur On) l'option
E-mail on Trigger (E-mail au
décl.). Pour plus d'informations
sur la configuration de l'option
d'avertissement par e-mail au
déclenchement, reportez-vous à
la page 47.
11. Appuyez sur Single (Unique) pour
que le déclenchement se produise
sur un seul parasite.
Etablir un lien entre les données d'un oscilloscope série
TDS5000B et celles d'un analyseur logique série TLA5000
A l'heure actuelle, pratiquement toutes les conceptions sont très rapides et offrent des fréquences d'horloge et
des débits de données élevés. Pour ce type de conception, vous devez analyser les caractéristiques analogiques
des signaux numériques à haute vitesse par rapport aux événements numériques complexes qui se produisent
dans le circuit. iView représente votre voie d'accès au monde numérique et analogique. La fonction iView intègre
sans heurts les données issues des analyseurs logiques et des oscilloscopes Tektronix et les relie
automatiquement dans le temps, ce qui vous permet de transférer des signaux analogiques de l'écran de
l'oscilloscope vers celui de l'analyseur logique en un simple clic de souris. En l'espace de quelques minutes,
vous pouvez afficher les signaux analogiques et numériques corrélés dans le temps et identifier précisément
l'origine des parasites difficiles à détecter et des autres problèmes.
Le câble d'oscilloscope externe iView permet de connecter votre analyseur logique à un oscilloscope Tektronix,
établissant ainsi une communication entre les deux appareils. L'assistant Add External Oscilloscope (Ajouter un
oscilloscope externe), accessible depuis le menu System (Système) de l'application TLA, vous indique comment
connecter le câble iView entre votre analyseur logique et l'oscilloscope.
Vous disposez également d'une fenêtre de configuration pour vous aider à vérifier, modifier et tester les
réglages de l'oscilloscope. Avant d'acquérir et d'afficher un signal, reliez l'analyseur logique à l'oscilloscope
Tektronix à l'aide de l'assistant Add External Oscilloscope (Ajouter un oscilloscope externe).
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
10
11
Exemples d'application
