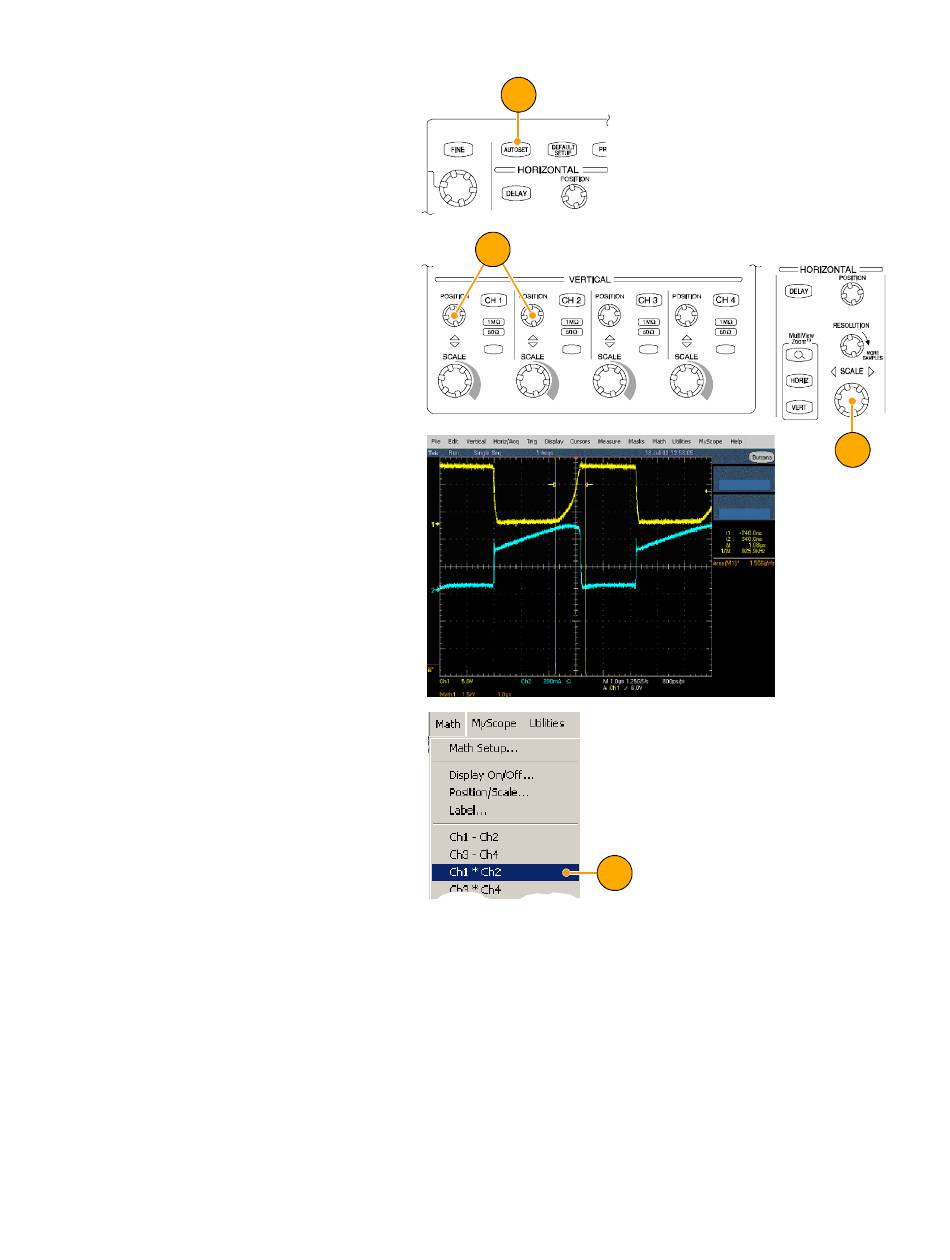

7. Appuyez sur Autoset
(Configuration automatique)
8. Utilisez les boutons de la face
avant relatifs à la position
verticale pour placer le signal de
tension (CH 1) dans le tiers
supérieur du réticule et le signal
de courant (CH 2) au milieu du
réticule. Pour obtenir des
mesures plus précises, mettez à
l'échelle verticalement les signaux
de tension et de courant afin
qu'ils occupent le réticule.
9. Ajustez l'échelle horizontale de
sorte qu'au moins un cycle
complet apparaisse dans le
réticule.
10. Sélectionnez Math (Calcul) > Ch1 *
Ch2 (Voie1 * Voie2) pour calculer
un signal d'alimentation en fonction
des signaux de tension et de
courant. Les crêtes apparaissant
dans le signal calculé représentent
les pertes de commutation lorsque
le composant est connecté et
déconnecté.
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
