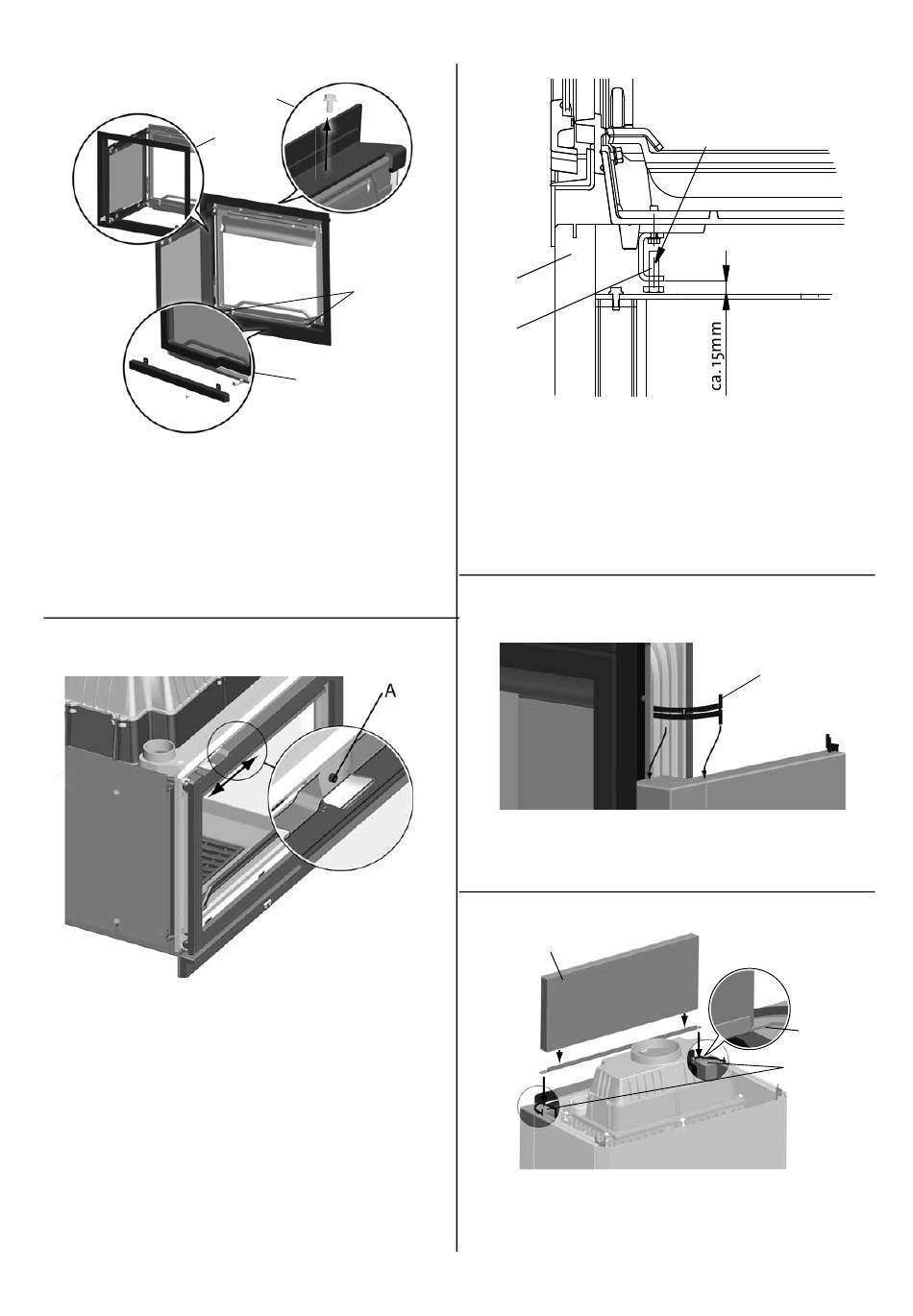

Fig. 12
1.
Enlevez le demi cadre inférieur (fi g.12 A).
2.
Ajustez le cadre décoratif au-dessus de la porte et
accrochez-le sur la façade (fi g. 12 B).
3.
Fixez le panneau de garnissage avec la même vis que celle
utilisée pour le demi cadre inférieur (fi g. 12 C).
4.
Enlevez la vis M8 (fi g. 12 D).
Fig. 12.2
NB ! Avant la mise en route, ouvrir la porte et retirer la vis
(fi g. 12.2 - A).
D
B
C
A
Fig. 13
A
B
1.
Centrez l'insert latéralement.
2.
Positionnez-le ainsi que le cadre contre la façade de
l'habillage.
3.
Veillez à ménager un dégagement entre le bord inférieur
du cadre et la pierre du dessous (fi g. 13 A) en réglant les
vis de pieds (fi g. 13 B).
4.
Réglez les vis de pieds jusqu'à ce que l'insert soit
parfaitement de niveau.
Fig. 14
1.
Utilisez la bride 5 (fi g. 14 A) pour les rangées 3 et 4.
2.
Ajustez les brides à main nue s'il s'avère nécessaire de
maintenir les pierres solidaires.
Fig. 15
B
1.
Placez la bride de fi xation sur la pierre d'angle spéciale
223628 (fi g. 15 A).
2.
La pierre de devant (fi g. 15 B) de la rangée 5 doit reposer
sur la bride de fi xation.
FRANCAIS
4 psc. M10x35
A
A
223628
27
