5.4 Réglages du motoréducteur

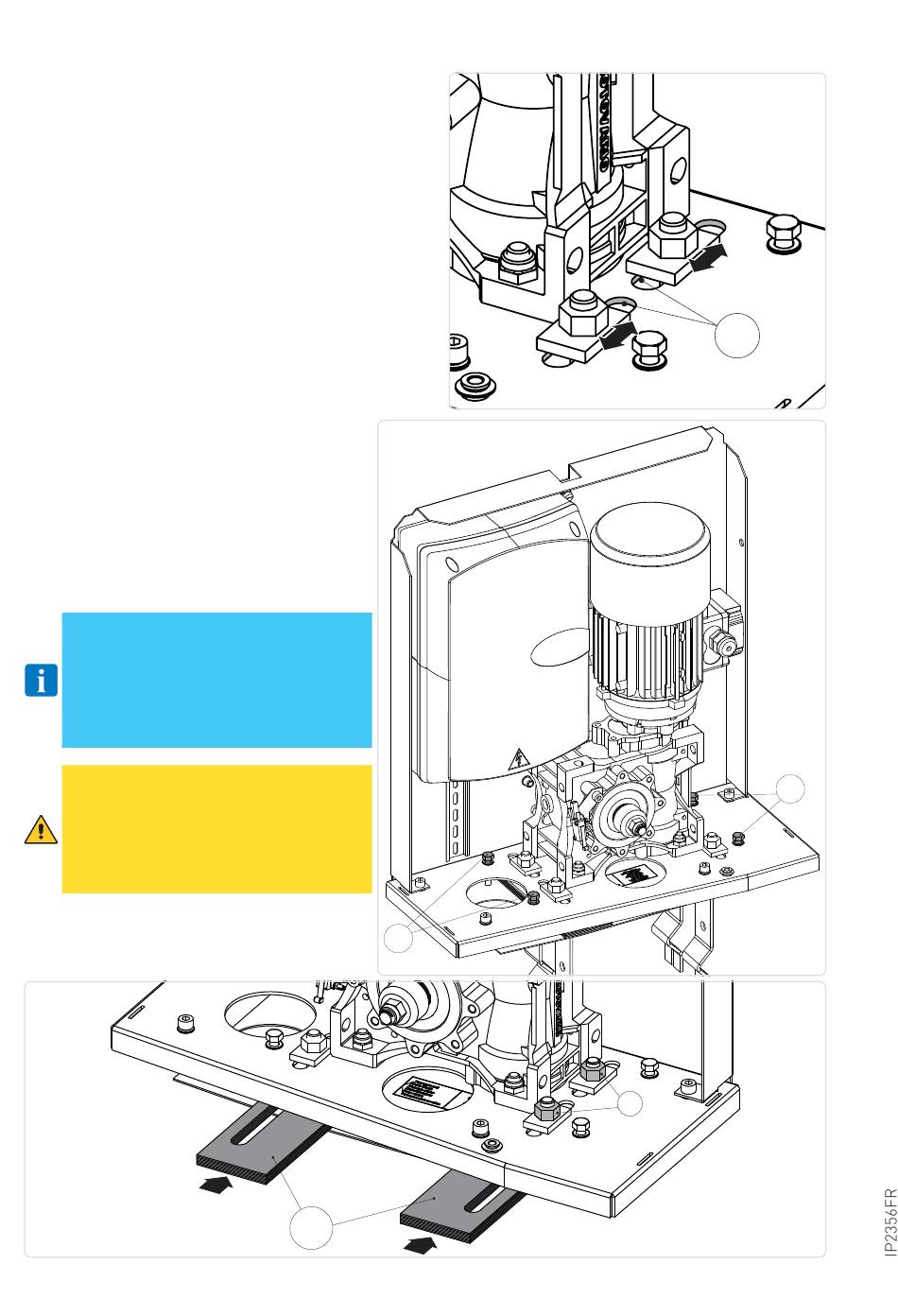

- Horizontalement en le faisant coulisser sur les
fentes de l'embase (G) du réducteur (±20 mm).
- Verticalement avec les quatre vis de
nivellement [H] et en insérant les cales
fournies de série [D].
Si la crémaillère est déjà installée,
maintenir le motoréducteur légèrement
rehaussé par rapport à la plaque de base
pour permettre la fixation de la crémail-
lère et d'éventuels réglages postérieurs.
REMARQUE : après avoir inséré les
cales de nivellement [D], desserrer
les vis [H], le moteur ne devra repo-
ser que sur les cales [D].
Fixer les écrous [E].
ATTENTION : le motoréducteur doit
être opportunément soulevé du sol
afin d'éviter toute inondation (ré-
glage vertical à partir de l'embase
maximum 10 mm).
H
D
14
± 20 mm
G
H
E
