GÉNÉRATEURS À CONDENSATION
Modules muraux à gaz à condensation pour intérieur
CONFIGURATIONS EN CASCADE

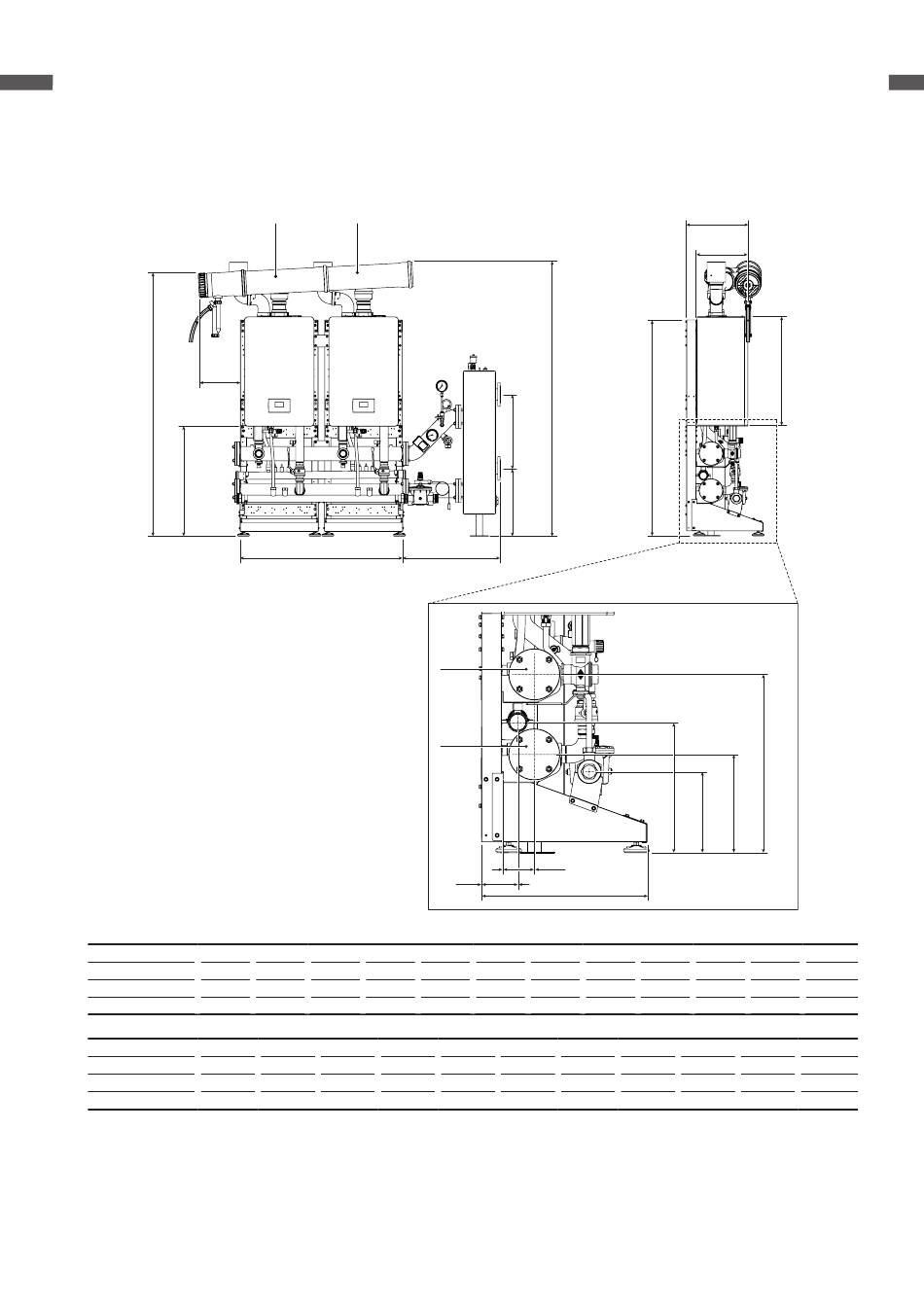

Disposition en ligne (FRONT) 2 modules - [35-45 kW]
E
D
F
DESCRIPTION A
Condexa HPR 35 1100
Condexa HPR 45 1100
UM mm
DESCRIPTION N
Condexa HPR 35 1483
Condexa HPR 45 1483
UM mm
(*) Bride de circuit primaire et secondaire DN65 PN6 4 trous.
20
F1 F2
A
MI
RI
B C D E
658 1860 1777 285
658 1860 1777 285
mm mm mm mm
O P Q
558 308 254
558 308 254
mm mm mm
C
H
G
B
S
T
J
F G H
743 457 500
743 457 500
mm mm mm
R S T
408 103 113
408 103 113
mm mm mm
L
M
K
N
O
R
P
Q
J K L
525 740 423
525 740 423
mm mm mm
F1 F2 RI*
Ø160 Ø160 Ø2" ½
Ø160 Ø160 Ø2" ½
mm mm pouce
M
351
351
mm
MI*
Ø2" ½
Ø2" ½
pouce
