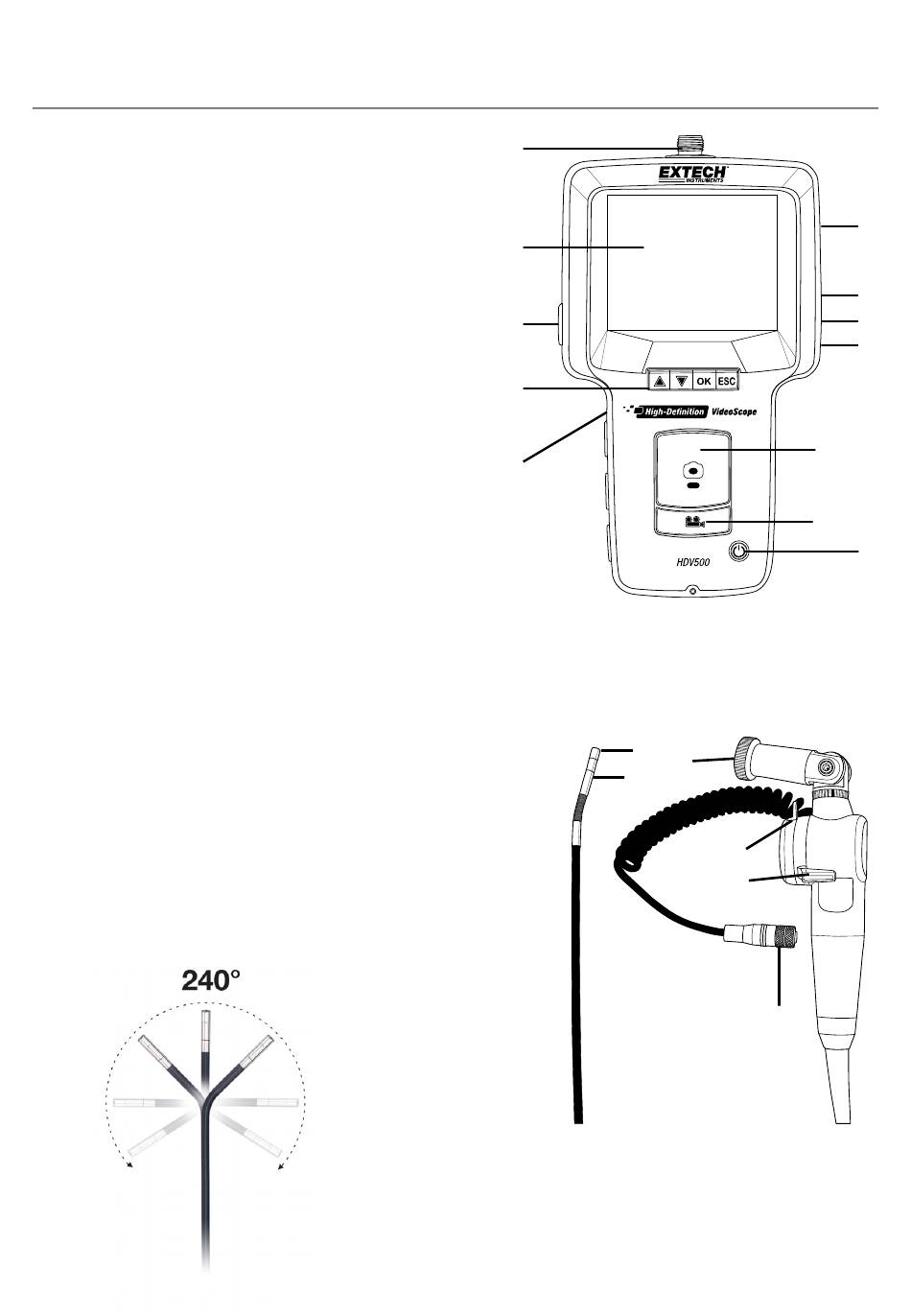

4. Description de l'unité principale et de la caméra
4.1 Description de l'unité principale
1.
Bouton alimentation
2.
Bouton d'enregistrement vidéo avec
fonctions secondaires
3.
Bouton Capture d'écran (photo)
4.
Prise pour adaptateur secteur
5.
Connecteur audio pour écouteurs (pour
l'enregistrement du son)
6.
Connecteur de sortie AV (PAL ou NTSC)
7.
Logement pour carte SD
8.
Connecteur détrompeur pour la caméra
9.
Moniteur
10. Connecteur USB
11. Boutons de fonction (voir la section
suivante)
12. Réglage de l'intensité de la lampe de travail
de la caméra LED
Remarque : Bouton de réinitialisation et orifice de montage situé à l'arrière de l'unité.
4.2 Description de la caméra
1.
Lampes de travail LED (4)
2.
Caméra avec macro‐lentille
3.
La vis de montage se connecte à l'arrière de l'unité
4.
Mécanisme de verrouillage de la position de la
caméra
5.
Le contrôle avec articulation (240
la lentille de la caméra
6.
Le câble de signal de la caméra se connecte à la
partie supérieure de l'unité principale
8
9
10
11
12
o
) permet de diriger
5
EXTECH INSTRUMENTS
1
3
2
4
5
6
HDV540‐fr‐FR_V1.0 12/15
7
6
5
4
3
2
1
