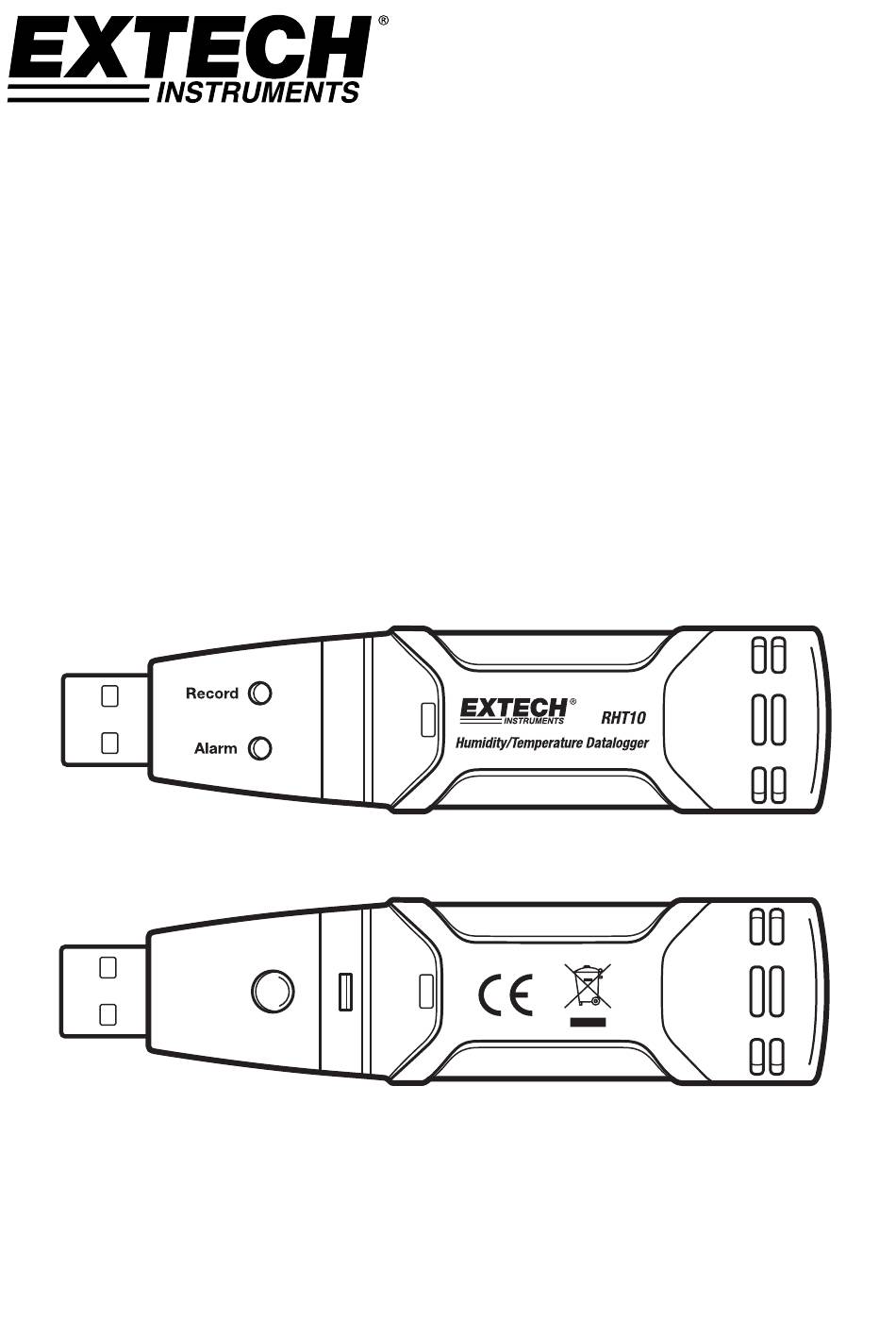

- Page 1 Mode d’emploi Enregistreur de Données Humidité / Température Modèle RHT10 ...
- Page 2 Mémoire pour 32 000 mesures (16 000 mesures de température et 16 000 mesures d’humidité) Indication point de rosée via le Logiciel Windows Grains par indication de kg par l'intermédiaire de logiciel facultatif de Windows (ordre RHT10‐SW) Taux d’échantillonnage de données au choix : 2s, 5s, 10s, 30s, 1m, 5m, 10m, 30m, 1hr, 2hr, 3hr, 6hr, 12hr, 24hr Indication de statut via LED Rouge / Jaune et LED Verte Interface USB pour Réglage et Téléchargement de Données Seuils d’Alarme Programmables par l’Utilisateur pour Humidité Relative et Température Pile longue durée de vie RHT10-fr-FR_V5.6.2 6/16...

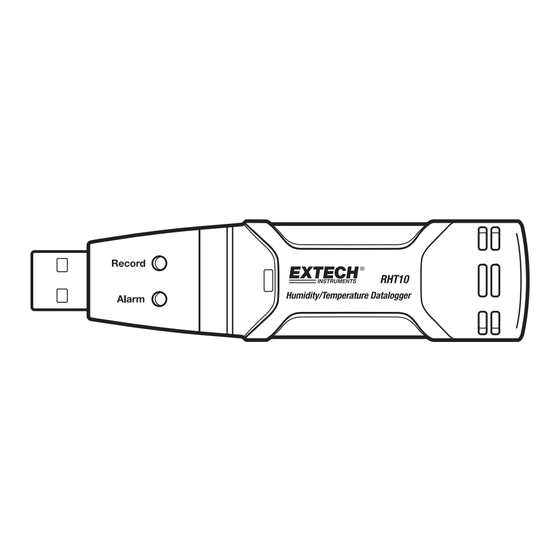

- Page 3 Description Couvercle de protection Port de connexion USB vers PC Bouton de démarrage Senseurs d’HR et de Température LED d’Alarme (rouge / jaune) LED d’Enregistrement (verte) Clip de montage RHT10-fr-FR_V5.6.2 6/16...
-
Page 4: Utilisation
Utilisation Logiciel système requise : Windows 7, Windows 8.1 ou Windows 10 Configuration matérielle minimum requise : PC ou ordinateur portable avec processeur Pentium 90 MHz ou supérieur 32 Mo de RAM ; au moins 7 Mo d'espace disque disponible pour installer le logiciel USB d'Enregistreur de données. Résolution d'affichage recommandée de 1 024 x 768 avec couleur élevée(16 bits). Installation du pilote USB et de logiciels graphiques Installer le logiciel d'Enregistreur de données PC Windows fourni en plaçant le programme fourni de disque dans le lecteur de CD‐ROM de votre ordinateur ou en téléchargeant le programme depuis la page web http://Extech.com/instruments/software.asp. Si le programme d'installation ne s'ouvre pas automatiquement et fournir des invites à l'écran, ouvrez et parcourez le CD‐ROM, puis recherchez et double‐cliquez sur le fichier SETUP.EXE inclus sur le disque de programme. Suivez les invites à l'écran pour terminer l'installation. Installation du logiciel Exécutez SETUP.up.exe et suivez les instructions par défaut pour installer il RTH10 software Installation du pilote USB 1. Ouvrez le dossier racine du RHT10. 2. Ouvrez le dossier Driver\DriverUSBXPRESS et double‐cliquez sur USBXpressInstaller.exe. 3. Suivez les choix par défaut pour charger ce pilote USBXpress. Note : Quand le RHT10 est branché au port USB, la pile à l’intérieur de l’appareil se décharge plus vite qu’en temps normal. Pour préserver la durée de vie de la pile, ne laissez pas le RHT10 branché au port USB pour une période de temps prolongée. RHT10-fr-FR_V5.6.2 6/16... -
Page 5: Lancement Du Logiciel De Visualisation Graphique
LANCEMENT DU LOGICIEL DE VISUALISATION GRAPHIQUE Avec le RHT10 branché sur le port USB du PC, double‐cliquez sur l’icône de Graphique de Données pour lancer le programme. L’écran principal du programme apparaîtra avec les icônes de BARRE MENU décrites ci‐dessous. Appuyez sur "Connect" pour ouvrir l'écran principal Appuyez sur "About" pour afficher le numéro de version Appuyez sur "View Filer" pour ouvrir un fichier existant Appuyez sur "Quit" pour fermer le programme RHT10-fr-FR_V5.6.2 6/16... -
Page 6: Description De La Barre Menu
Le champ CURRENT TIME (Temps actuel) se synchronisera automatiquement avec les réglages de date et de temps du PC. Les boutons de sélection MANUAL (Manuel) et INSTANT (Instantané) permettent à l’utilisateur de commencer le téléchargement de données immédiatement après la fermeture de la fenêtre de Réglage (INSTANT), ou plus tard (MANUAL). Le champ LOGGER NAME (Nom Enregistreur) permet à l’utilisateur de sélectionner un nom unique pour le RHT10. Le champ SAMPLE POINTS (Points d’Echantillonnage) commandent au RHT10 de prendre un nombre limité de mesures. Le menu ouvrant SAMPLE RATE (Taux d’Echantillonnage) commande au RHT10 de recevoir des mesures à un taux déterminé. RHT10-fr-FR_V5.6.2 6/16... -
Page 7: Téléchargement De Données
Toutes les données enregistrées seront effacées définitivement quand l’utilisateur clique sur Setup (Réglage). Pour sauvegarder les données avant de faire un nouveau réglage, appuyez sur Cancel (Annuler) et téléchargez les données. Note : La pile peut s’épuiser avant que le RHT10 ait fini de rassembler un nombre spécifique de points d’échantillonnage. Assurez‐vous toujours que la pile ait suffisamment d’énergie pour pouvoir finir la durée complète de votre transmission de données. En cas de doute, nous recommandons que vous installiez toujours une pile neuve avant le téléchargement de données importantes. Si INSTANT (Instantané) a été sélectionné dans la fenêtre SETUP, le RHT10 commence à ... - Page 8 Plus tard, l’utilisateur peut sélectionner SAVE‐AS (Sauvegarder comme) et sauvegarder le fichier comme fichier Excel, Texte ou Bitmap (explications dans le chapitre suivant). Dans le message écran ci‐dessous, appuyez sur VIEW pour visualiser graphiquement les données. S’il n’y a pas de données enregistrées sur le RHT10, l’utilisateur sera averti via un écran d’avertissement. RHT10-fr-FR_V5.6.2 6/16...
- Page 9 Date / Temps représentés sur l’axe horizontal et la Température / Humidité Relative / Point de Rosée / Grains par kg (avec RHT10‐SW facultatif seulement) / Limites Alarme représentés sur l’axe vertical : Pour faire des zooms avant et arrière sur des zones de données, il y a plusieurs moyens : Utilisez la souris pour cliquer et tracer une boîte autour d’une zone de données pour l’agrandir. Cliquez sur l’icône de loupe sur la barre menu. Sélectionnez VIEW ALL ou ZOOM OUT à partir du menu ouvrant VIEW. Sur le graphique montré en exemple ci‐dessus, la Température est représentée par la ligne rouge continue (les lignes sont appelées "traces") ; l’HR et le Point de Rosée sont représentés respectivement par les lignes jaunes et vertes continues. Les valeurs d’alarme basse et haute pour la température sont représentées par les traces rouges en pointillé, les alarmes correspondantes pour l’humidité sont représentées par les traces jaunes en pointillé. RHT10-fr-FR_V5.6.2 6/16...
-
Page 10: Impression De Fichier
Pour imprimer un fichier de données graphiques sur une imprimante seule ou en réseau, cliquez sur l’icône imprimante ou sélectionnez PRINT (Imprimer) à partir du menu ouvrant FILE. Notez que les fenêtres en couleur du graphique peuvent être imprimées avec précision sur les imprimantes couleur. Note: Le RHT10 conserve les données sur sa mémoire interne jusqu’à ce que l’utilisateur commence une nouvelle session d’enregistrement. En commençant une nouvelle session d’enregistrement toutes les données enregistrées par le RHT10 sont effacées ; assurez‐vous d’avoir sauvegardé les données précédentes avant de commencer une nouvelle session d’enregistrement. ... -
Page 11: Grains Par Kg (G/Kg)
GRAINS PAR Kg (G/kg) GPP valeurs sont obtenues que par l'achat et le chargement du logiciel optionnel RHT10‐SW. Le logiciel optionnel peut être acheté par un distributeur Extech utilisant le numéro de pièce RHT10‐SW. Notez que le logiciel de RHT10 standard doit être désinstallé avant le logiciel optionnel RHT10‐SW peut être installé.liquer sur dessus le titre de menu de VUE et le faire descendre l'écran à l'EXPOSITION TRACE tableau. Assurez‐vous que la ligne de G/kg est vérifiée. Si vérifié, le graphique données de l'affichage G/kg. Si non réprimé, le graphique ne montrera pas des données de G/kg. RHT10-fr-FR_V5.6.2 6/16... - Page 12 ‐ Enregistrement, alarme basse pour Enregistrez les données TEMP Double flash jaune toutes les 10 sec. ‡ ‐ Enregistrement, alarme haute pour TEMP Flash simple jaune toutes les 60 sec. ‐ Mémoire RHT10 pleine * Pour économiser de l’énergie, le cycle de flashs du RHT10 peut être changé à 20s ou 30s via le logiciel fourni. ** Pour économiser de l’énergie, les alarmes LED pour la température peuvent être désactivées via le logiciel fourni. † Quand la pile est faible, toutes les opérations seront désactivées automatiquement. NOTE : l’enregistrement s’arrête automatiquement quand la pile s’épuise (les données enregistrées seront conservées). Le logiciel fourni est requis pour redémarrer l’enregistrement et pour télécharger les données. ‡ Quand les mesures de température et d’humidité relative excèdent simultanément le niveau d’alarme, l’indication de statut LED alternera d’un cycle à l’autre. RHT10-fr-FR_V5.6.2 6/16...
-
Page 13: Spécifications
C) ±1 C Précision (‐40 à +14 et 104 à 158 F) ±3.6 F Précision (+14 à 104 F) ±1.8 F Température Point de Amplitude générale ‐40 à 158 F (‐40 à 70 C) Rosée Précision (25 C, 40 à 100%RH) ±4.0 F (±2 C) Grains/kg 160 grains/kg max. (grains per livre 1120 max.); Disponible seulement avec le logiciel facultatif de RHT10‐SW Taux de Téléchargement Intervalle d’échantillonnage sélectionnable : De 2 secondes à 24 heures Température d’Utilisation ‐31 à 176 F (‐35 à 80 C) Type de Pile 3.6V Lithium (1/2 AA) (SAFT LS14250, Tadiran TL‐5101 ou équivalent) Durée de vie Pile 1 an (moy.) en fonction de la fréquence de téléchargement, la température ambiante, et l’utilisation des LED d’Alarme Dimensions / Poids 4x1x.9” (101x25x23mm) / 6oz (172g) RHT10-fr-FR_V5.6.2 6/16... -
Page 14: Remplacement De La Pile
Utilisez seulement des piles au lithium 3.6V. Avant de remplacer la pile, enlevez l’enregistreur du PC. Suivez les étapes 1 à 4 illustrées ci‐dessous. NOTE : En laissant le RHT10 sur le port USB PC plus longtemps que nécessaire épuisera la pile à la longue. ATTENTION : Manipulez les piles au lithium avec précaution, suivez les avertissements indiqués sur la pile. Jetez la pile en suivant les régulations locales. Ne jetez jamais les piles ou batteries rechargeables dans les déchets ménagers. Comme les consommateurs, les utilisateurs sont légalement tenus de prendre les piles usagées au sites de collecte appropriés, le magasin de détail où les piles ont été achetés, ou chaque fois que les piles sont vendus. Élimination : ne pas disposer de cet instrument dans les déchets ménagers. L'utilisateur est obligé de prendre en fin de vie des périphériques à un point de collecte désigné pour l'élimination des équipements électriques et électroniques. Copyright © 2014‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com RHT10-fr-FR_V5.6.2 6/16...
