7. Batterie rechargeable et adaptateur de courant C.A.
7.1 Batterie rechargeable
Lorsque l'icône de niveau de charge
batterie. Le système emploie une batterie li‐polymère rechargeable de 3,7 V (livrée
installée). Notez que le système peut être utilisé normalement lorsque celui‐ci est en cours
de charge.
Connectez le câble USB fourni au connecteur USB (10) situé sur le côté gauche de l'unité
principale (sous le capuchon de protection) et à un port USB du PC. Suivez ensuite les
instructions de programmation de la section 8.11, Connexion USB, pour davantage de détails.
Une charge complète requiert 5 heures. La batterie interne n'est pas remplaçable par
l'utilisateur.
L'adaptateur de courant universel C.A. peut être utilisé pour recharger la batterie de la
manière expliquée dans la section suivante.
7.2 Adaptateur de courant C.A. universel
Le système inclut également un adaptateur de courant C.A. universel visant à alimenter le
système et recharger la batterie. Le connecteur pour adaptateur de courant C.A. (4) est situé
sur le côté supérieur droit de l'unité principale, sous le capuchon de protection.
8. Mode opératoire
8.1 Connexion et mise sous tension du système

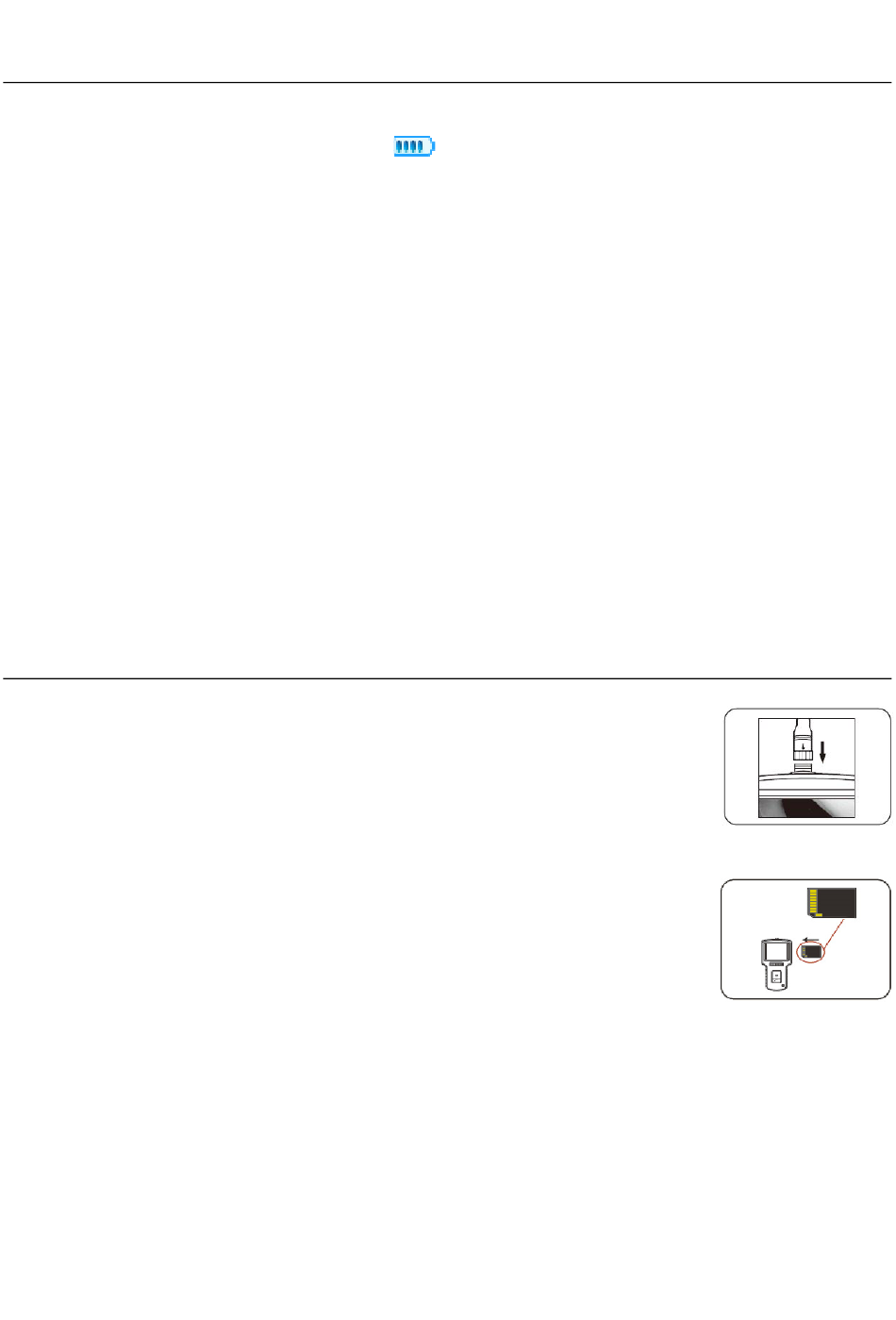

Connectez le câble de signal de la caméra au détrompeur (8) situé
sur la partie supérieure de l'unité principale puis serrez fermement à
l'aide de l'écrou.
Montez la caméra sur l'unité principale en utilisant l'orifice de vis de
montage situé à l'arrière de l'unité.
Insérez une carte SD dans l'emplacement (7) situé sur le côté
supérieur droit de l'unité principale. Veillez à insérer la carte dans le
bon sens et de ne pas forcer. Les périphériques flash USB peuvent
être utilisés dans la manière expliquée dans ce manuel.
La batterie li‐polymère rechargeable 3,7 V permet d'alimenter le
système. Alternativement, utilisez l'adaptateur de courant C.A. universel pour alimenter le
système.
Pressez et maintenez la touche d'alimentation (1) pendant 2 secondes pour mettre en
marche l'instrument. Si l'unité principale ne se met pas en marche, rechargez la batterie
ou utilisez l'adaptateur de courant C.A. fourni.
Vérifiez que la caméra et l'unité principale sont opérationnelles en visualisant l'image
affichée sur la caméra.
s'affiche vide sur l'écran LCD, il faut remplacer la
8
EXTECH INSTRUMENTS
HDV540‐fr‐FR_V1.0 12/15
