8.10 Raccordement audio‐vidéo à un moniteur externe
Cet instrument inclut un port de sortie AV (6) sur le côté supérieur droit de l'unité principale
(sous le capuchon de protection). Connectez l'unité principale à un moniteur en utilisant le
câble RCA vers PHONO (l'extrémité PHONO doit être connectée à l'unité principale et les
deux fiches RCA doivent être connectées aux connecteurs situés sur le moniteur externe).
Une fois connecté, le système enverra les signaux AV au moniteur pour une visualisation à
distance.
8.11 Connexion USB pour le transfert de fichiers et la charge de la
batterie
Connectez le système à un ordinateur en utilisant le câble USB fourni, connectez‐le alors
au port USB (10) de l'unité principale (côté droit, sous le capuchon de protection).

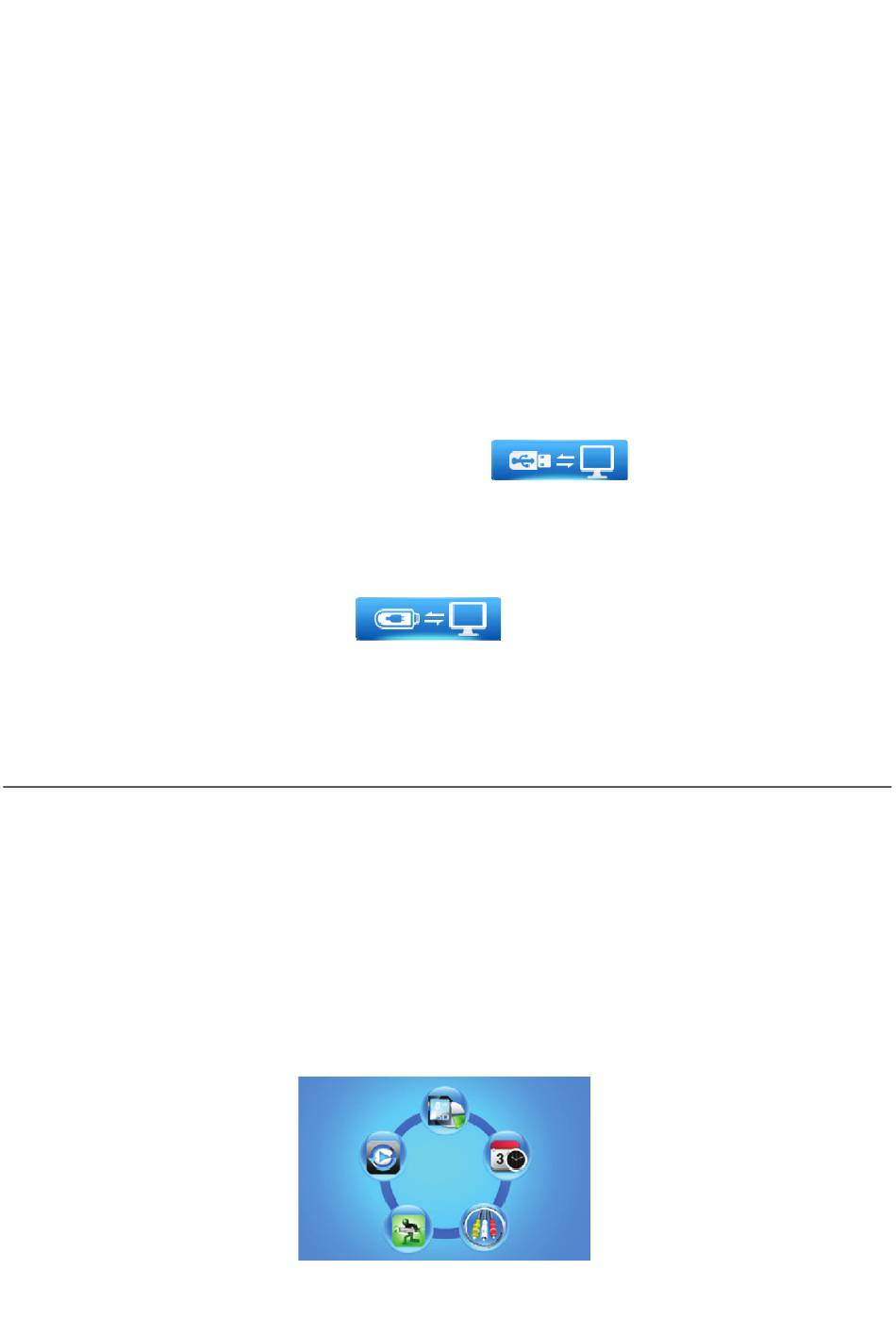

Une boîte de dialogue s'affiche, demandant à l'utilisateur de sélectionner le mode
DONNÉES (transfert vers un PC) ou le mode Charge de la batterie.
Naviguez au bloc supérieur (mode Données)
directionnels et appuyez sur le bouton OK pour permettre le transfert de fichiers vers et
depuis la carte SD et le PC. Le LOGO de connexion USB s'affiche ensuite à l'écran. Le PC
identifie désormais l'unité principale comme un lecteur externe avec lequel il est
possible de glisser‐déposer des fichiers.
Sélectionnez le bloc inférieur
L'icône d'état de la batterie de l'unité principale s'anime lors de la charge. Patientez
jusqu'à 5 heures pour finaliser la charge.
9. Menu de la fonction Programmation
Appuyez sur le bouton OK pour ouvrir le menu principal.
Utilisez les boutons directionnels haut et bas pour sélectionner une des 5 options.
Appuyez sur OK pour ouvrir la sélection qui est en surbrillance.
1. Gestion des périphériques de stockage (carte SD ou périphérique flash USB)
2. Réglage de la date et de l'heure
3. Sélection de la sortie AV (PAL ou NTSC)
4. Réinitialisation d'usine et version du firmware
5. Images stockées/répertoires de vidéos/navigation parmi les fichiers
pour le mode Charge de la batterie.
1
5
2
4
3
11
EXTECH INSTRUMENTS
en utilisant les boutons
