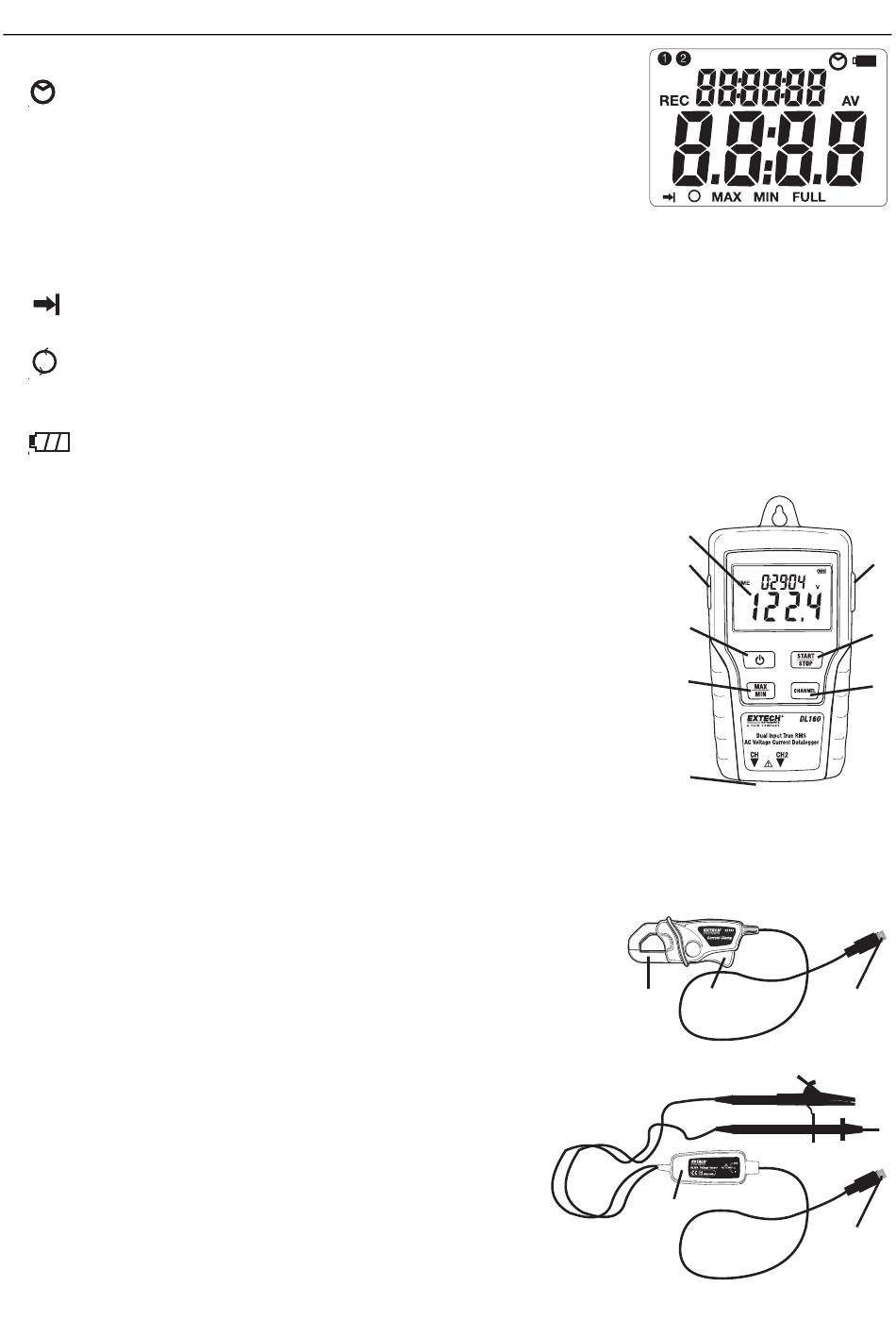

Description et fonctions des boutons
1. Présentation de l'écran LCD
Mise hors tension automatique (option inactive lors de
l'enregistrement) : le mètre s'arrête automatiquement après 5
minutes sans appuyer sur aucun bouton.
REC (ENREGISTREMENT) :
terme de la configuration du mode d'enregistrement par le
logiciel, appuyez sur le bouton START/STOP
(Démarrer/Arrêter) pendant plus de 4 secondes pour lancer l'enregistrement. Cette icône
s'affichera, indiquant que le mètre est en train d'enregistrer les données. Appuyez à
nouveau sur le même bouton pendant plus de 4 secondes pour arrêter l'enregistrement.
Enregistrement jusqu'à la sélection de full (plein). Lorsque la mémoire est pleine,
l'enregistreur de données arrête l'enregistrement.
Enregistrement continu est sélectionné : Une fois la mémoire pleine, les nouvelles données
écraseront les données les plus anciennes.
FULL (PLEIN)
Etat de charge de la batterie. Lorsque l'indicateur est entièrement de couleur noire, la
charge de la batterie est complète. Lorsque l'indicateur est partiellement rempli, cela indique
que la pile est épuisée et doit être remplacée sous peu.
2. Prise pour adaptateur c.a.
3. Interrupteur ON/OFF
4. Touche MAX/MIN : Appuyez une fois sur le bouton pour afficher la
lecture MAX (maximum). Appuyez à nouveau pour afficher la lecture
MIN (minimum). Vous quitterez le mode MAX/MIN en appuyant une
troisième fois. Si aucun bouton n'est appuyé, le mètre quittera
automatiquement le mode MAX/MIN après 10 secondes.
5. Prises d'entrée CH : Insérez le capteur de courant ou de tension
dans ce prises pour mesurer et enregistrer les données.
6. CANAL : Permet de sélectionner le canal d'affichage de l'écran LCD
7. DEMARRER/ARRETER : Au terme de la configuration du mode d'enregistrement via le logiciel,
appuyez sur le bouton START/STOP pendant 4 secondes pour lancer l'enregistrement. Appuyez à
nouveau sur la même touche pendant 4 secondes pour arrêter l'enregistrement.
Les données doivent être transférées vers le logiciel
avant de pouvoir effectuer un nouvel enregistrement.
8. Port USB
9. Pince ampèremétrique AC : Serrez les mâchoires autour d'un
seul conducteur pour mesurer le courant AC jusqu'à 200 A
10. Gâchette d'ouverture de la pince
11. Fiche CH
12. Sondes de tension AC ou pinces crocodile
13. Module de tension
14. Fiche CH
Mémoire pleine et arrêt de l'enregistrement.
Enregistrement en cours. Au
3
1
2
3
4
5
9
10
12
13
DL160-fr-FR_V1.4 11/14
8
7
6
11
14
