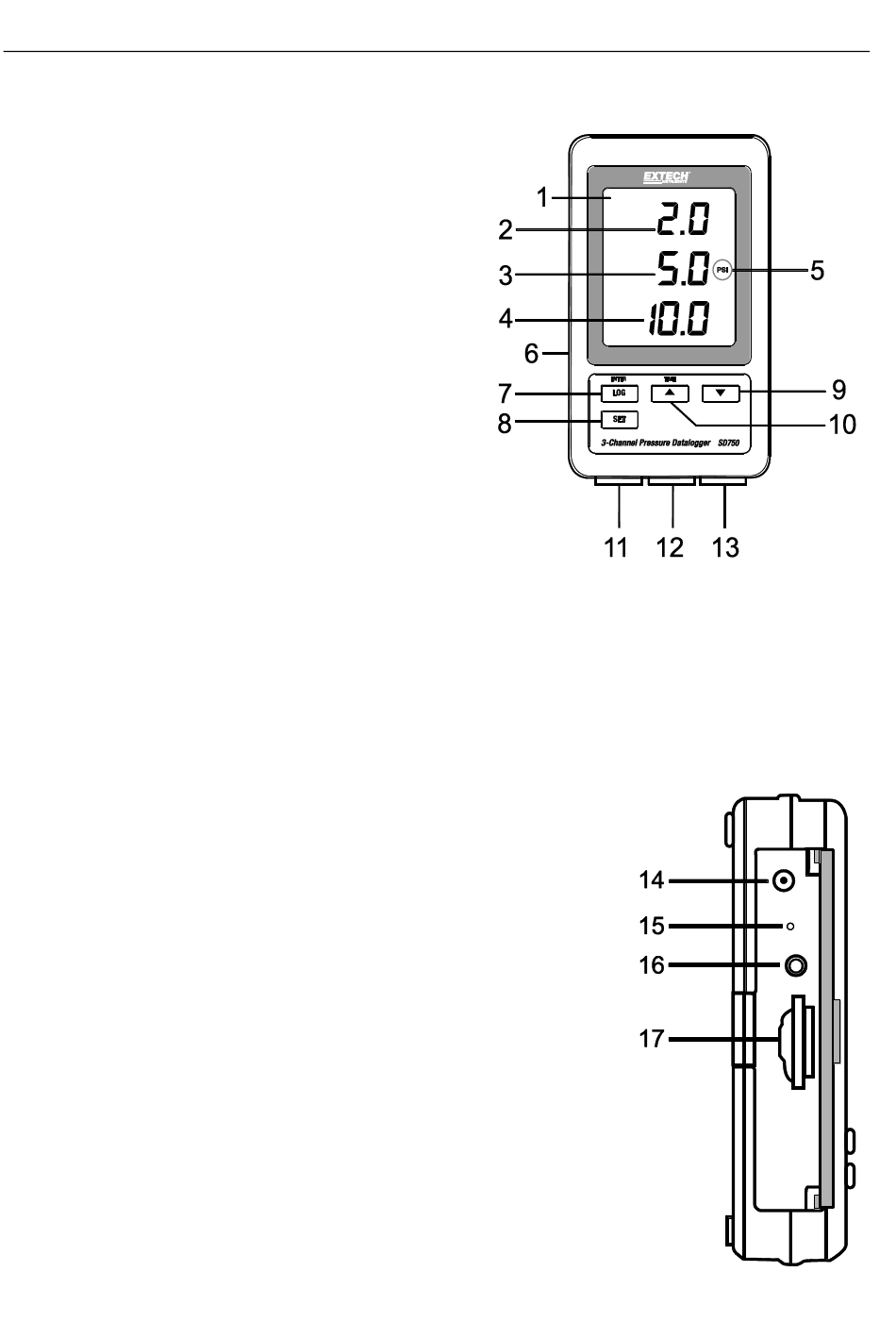

Description de l'appareil

1. Écran LCD
2. Lecture de pression du canal 1
3. Lecture de pression du canal 2
4. Affichage de la lecture de pression du
canal 3
5. Unité de mesure de tous les canaux
6. Couvercle de protection du compartiment
à piles (sur le côté)
7. Touche LOG (ENTER)
8. Touche SET
▼ touche de déplacement vers le bas
9.
10. ▲ (TIME) touche de déplacement vers le
haut
11. Transducteur d'entrée du canal 1 (4 à 20
mA)
12. Transducteur d'entrée du canal 2 (4 à 20 mA)
13. Transducteur d'entrée du canal 3 (4 à 20 mA)
Vue latérale gauche (derrière le couvercle de protection)
14. Prise pour adaptateur secteur destinée à l'adaptateur
fourni
15. Touche de réinitialisation (À appuyer en cas de
verrouillage de l'écran)
16. Port série RS-232 (flux de données sur 16 bits)
17. Logement de carte mémoire SD
Remarque : Le compartiment à piles, le support inclinable et les
trous d'accès du support mural, non illustrés, se trouvent au dos
de l'appareil.
