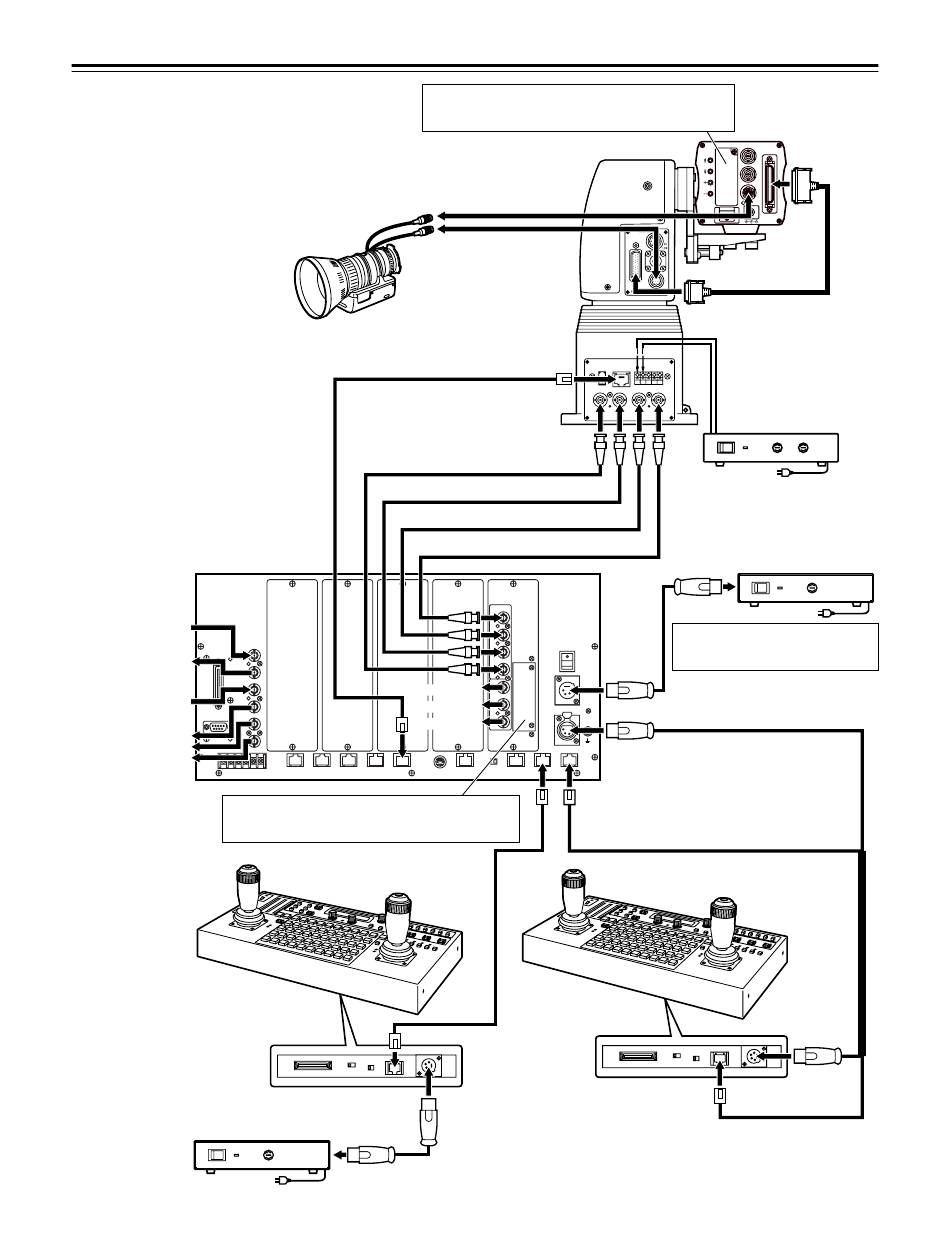

Collegamenti
Controllore multifunzione AW-RP605:
Unità principale
Ingresso segnale
G/L
Uscita segnale
passante G/L
Ingresso segnale
AUX
Uscita monitor
video
Se nel controllore multifunzione si installa una scheda
opzionale, bisogna installare la scheda RGB AW-PB302
(accessorio opzionale) nella videocamera convertibile.
Pannello di comando a distanza:
AW-RP615
Alimentatore c.a.:
AW-PS505
Se come segnali video si devono usare segnali componenti,
nella videocamera convertibile bisogna installare la scheda
RGB AW-PB302 (accessorio opzionale).
Obiettivo zoom
Segnali di controllo testa di panoramica
Segnale G/L
Segnale Pb
Segnale Pr
Segnale Y/VIDEO
Segnale Y/VIDEO
Segnale Pr
Segnale Pb
FUSE
Controllo diaframma
Controllo zoom/messa
a fuoco
Testa di panoramica:
AW-PH350
CONTROL IN
1394 IP/RP
G/L I N Pb OUT
Controllore multifunzione:
Pannello comandi
4 ( I )
Videocamera
convertibile
Cavo testa di panoramica:
AW-CA50T29
(per segnale composito)
AW-CA50C29
DC12V (per segnale componente)
IN
C S OP
Alimentatore c.a.:
Pr /SDI Y/VIDEO
OUT OUT AW-PS300
O I
Alimentatore c.a.:
AW-PS505
FUSE
Usare l'alimentatore c.a. (AJ-B75) per
installare tre o più schede video AW-
PB605 addizionali.
