Faire des ajustements à votre scie
L'ajustement de la tension de la courroie du moteur
La tension de la courroie du moteur devrait être telle qu'une légère pression du doigt sur un côté de la courroie
entraîne une défl exion de pas plus d'environ
devrait être resserrée. Ceci se fait en ajustant la position du moteur.
AVERTISSEMENT!
d'alimentation principale et débrancher le câble
d'alimentation avant de faire des ajustements sur
votre scie.
Ouvrez le couvercle du moteur pour atteindre le moteur.
Tout en soutenant le moteur avec une main, desserrez les
deux boulons du moteur (voir l'illustration 143) à l'aide d'une
clé à tête creuse 19 mm. Une rallonge sur l'emboîtement
permettra à la poignée de la clé de dégager le moteur de
sorte que la clé puisse tourner plus facilement.
Une fois les boulons desserrés, le moteur peut être
légèrement abaissé pour serrer la courroie. Abaissez le
moteur et ensuite, serrez les deux boulons à l'aide de
la clé. Vérifi ez la tension de la courroie et reprendre la
procédure si la courroie est toujours trop lâche.
L'ajustement de l'engrenage d'inclinaison
La position de la vis sans fi n à l'extrémité du manche du volant d'inclinaison peut être ajustée de sorte à se
confondre correctement au secteur d'engrenage pour l'inclinaison. Ceci se fait en ajustant la vis de réglage au
dessous de l'équerre du croisillon avant (voir l'illustration 144).
AVERTISSEMENT!
d'alimentation principale et débrancher le câble
d'alimentation avant de faire des ajustements sur
votre scie.
Inclinez la lame à 45º et ouvrez le couvercle du moteur
pour atteindre la vis de réglage et les deux boulons qui
fi xent l'équerre de la vis sans fi n pour l'inclinaison à
l'équerre du croisillon avant. Desserrez les deux boulons
à l'aide d'une clé hex 5 mm.
Ensuite, utilisez une clé hex 4 mm pour tourner la vis de
réglage dans le sens d'une montre pour déplacer la vis
sans fi n plus près du secteur d'engrenage d'inclinaison.
Serrez les deux boulons qui fi xent l'équerre de la vis sans fi n
pour l'inclinaison à l'équerre du croisillon avant, et ensuite,
tournez le volant d'inclinaison sur sa pleine capacité de
mouvements, de 0º à 45º. S'il y a un jeu supplémentaire
lorsque vous tournez le volant, serrez la vis de réglage
davantage, mais si le volant se coince ou est diffi cile à
tourner, la vis de réglage devrait alors être desserrée.
88
Scie à Table Professionnelle 10 Pouces
Toujours éteindre l'interrupteur
Toujours éteindre l'interrupteur
1
⁄
pouce. S'il y a une défl exion de plus de 1⁄4 pouce, la courroie
4
courroie du
moteur
desserrez
ces boulons
engrenage
de secteur
engrenage

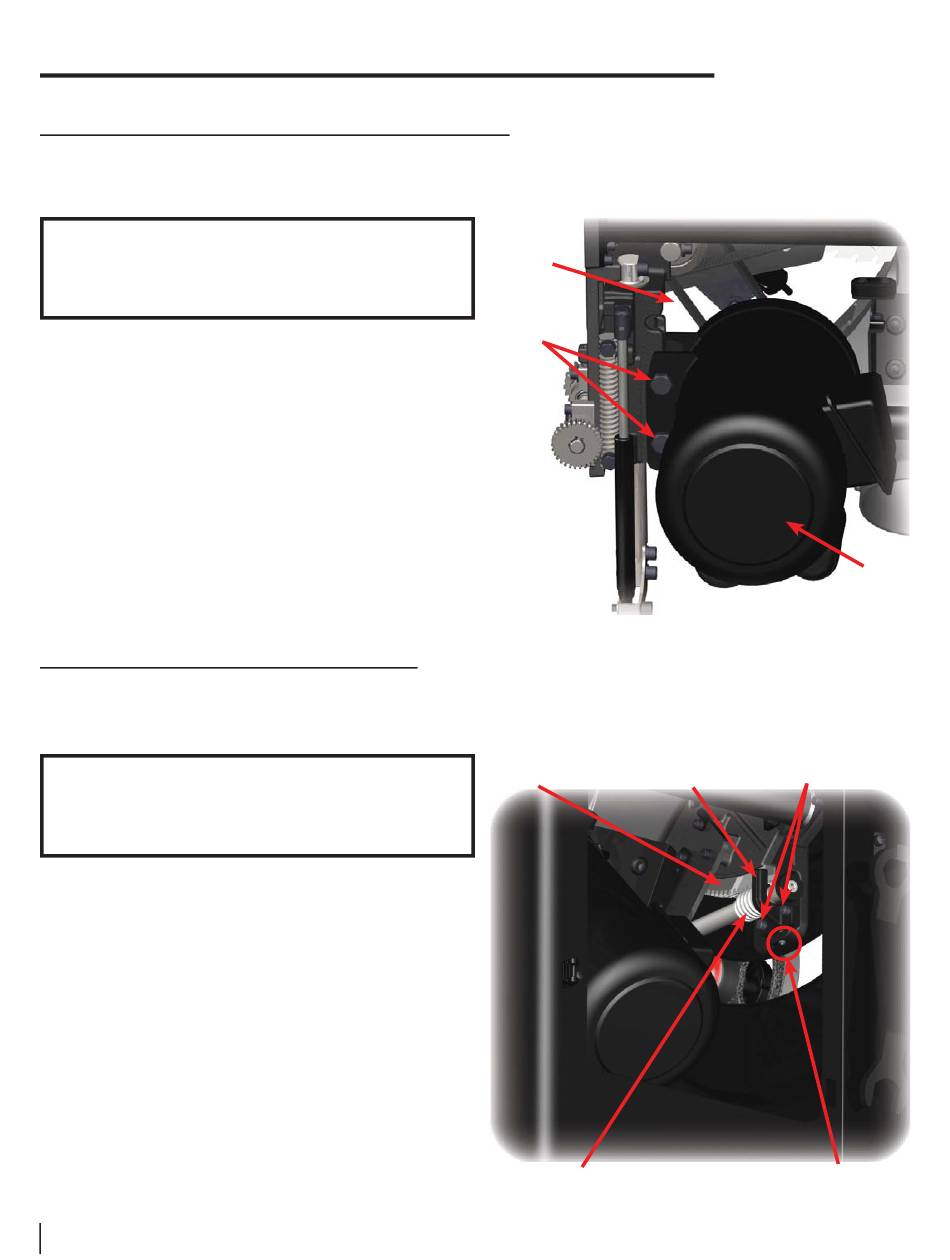

Illustration 143
équerre d'engrenage de
l'angle d'inclinaison
Illustration 144
moteur
desserrez ces deux
boulons
vis de réglage
