Brücke
–
R
R
ext
ext
+
+ –
A und H
2-Drahtanschluss 3-Drahtanschluss
(4...20 mA) (diverse
mA-Signale)
A = Messausgang ...
... als 2-Drahtanschluss (4...20 mA, Signal im
Mess-Speise-Kreis)
... als 3- oder 4-Drahtanschluss (diverse
mA-Signale)
H = DC-Hilfsenergie H = 12...33 V
bzw. H = 12...30 V bei Ex-Ausführung
R = Aussenwiderstand
ext

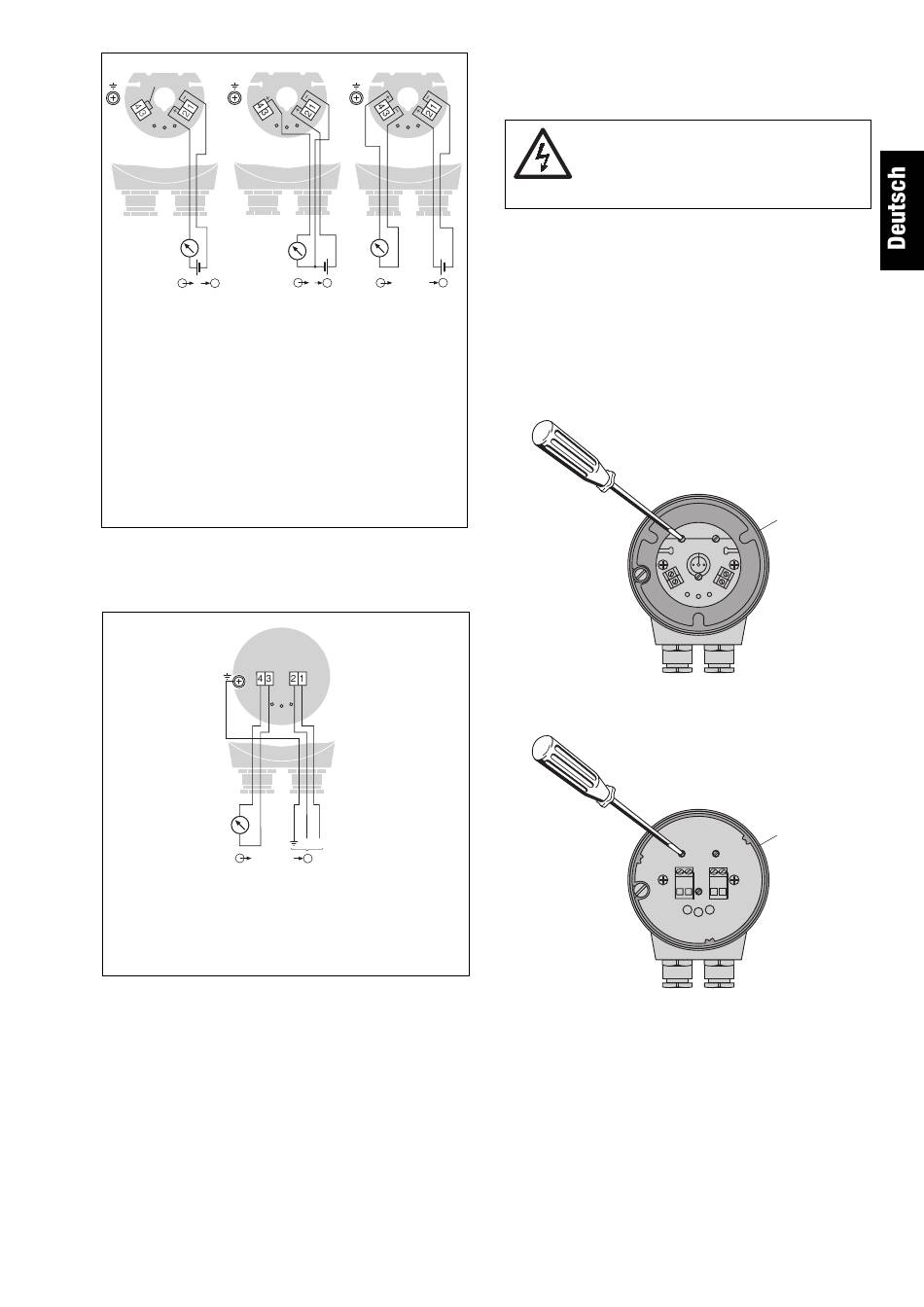

Bild 8. Anschlusspläne für 2-, 3- oder 4-Drahtanschluss, ohne
Galvanische Trennung, DC-Hilfsenergie.
+ –
+
R
ext
–
A
4-Drahtanschluss (diverse mA-Signale)
A = Messausgang
H = DC/AC-Hilfsenergie
R = Aussenwiderstand
ext
Bild 9. Anschlussplan für 4-Drahtanschluss, mit Galvanischer
Trennung, DC/AC-Hilfsenergie.
8. Anfangs- und Endwert
des Messbereiches einstellen
Die «grobe» Einstellung des Messbereich-Anfangswertes,
die darin besteht, die Nullstellung des Messobjektes auf den
äusserlich markierten Nullpunkt des Messumformers auszu-
richten, wurde bereits unter «6. Montage» beschrieben. In
diesem Abschnitt wird dagegen die genaue Einstellung, der
Feinabgleich, sowohl des Anfangswertes (Nullpunkt/ZERO)
als auch des Endwertes (Spanne/SPAN) behandelt.
+
+
R
ext
–
–
– +
+ –
A H
A H
4-Drahtanschluss
(diverse
mA-Signale)
+ –
+ ~ – ~
H
Messumformer in Betrieb nehmen. Dazu einfach die Hilfs-
energie einschalten.
Deckel vom Gehäuse abnehmen.
Achtung! Die Schraubklemmen (2.1) Bild 7
führen Strom.
Möglicherweise drohende Gefahr,
230 V Netzspannung als Hilfsenergie
Nun das Messobjekt in Nullstellung bringen, d.h. in die
Position, in der der KINAX WT 710 den Ausgangsstrom 0 mA
(bei einem 3- oder 4-Drahtanschluss) bzw. 4 mA (bei dem
2-Drahtanschluss) ausgeben soll.
Weicht der Ausgangsstrom mehr als 2% von seinem An-
fangswert ab, dann zunächst die «grobe» Nullpunktein-
stellung, siehe Abschnitt «6. Montage», wiederholen.
Danach Potentiometer «ZERO» (Bild 10 bzw. Bild 11) mit
einem Uhrmacher-Schraubenzieher (Ø 2,3 mm) so
drehen, dass genau der gewünschte Ausgangsstrom fliesst.
ZERO
Bild 10. Gehäuse (1) mit den Einstell-Elementen
«ZERO», «SPAN» und «S1».
ZERO
Bild 11. Gehäuse (1), Ausführung mit Schaltnetzteil, mit den
Einstell-Elementen «ZERO», «SPAN» und «S1».
Sodann Messobjekt in Endlage drehen, d.h. in die Stellung,
in der der KINAX WT 710 den ihm zugedachten Ausgangs-
strom-Endwert, siehe Typenschild, haben soll.
Potentiometer «SPAN» mit dem erwähnten Schraubenzieher
derart drehen, dass genau der gewünschte Ausgangsstrom-
Endwert abgegeben wird.
Danach wieder eine Kontrolle des Nullpunktes vornehmen
und allenfalls mit dem ZERO-Potentiometer korrigieren. Da-
nach nochmal den Endwert prüfen. Beide Justiervorgänge
solange wiederholen bis Nullpunkt und Endwert genau stim-
men.
(1)
SPAN
S1
(1)
SPAN
S1
