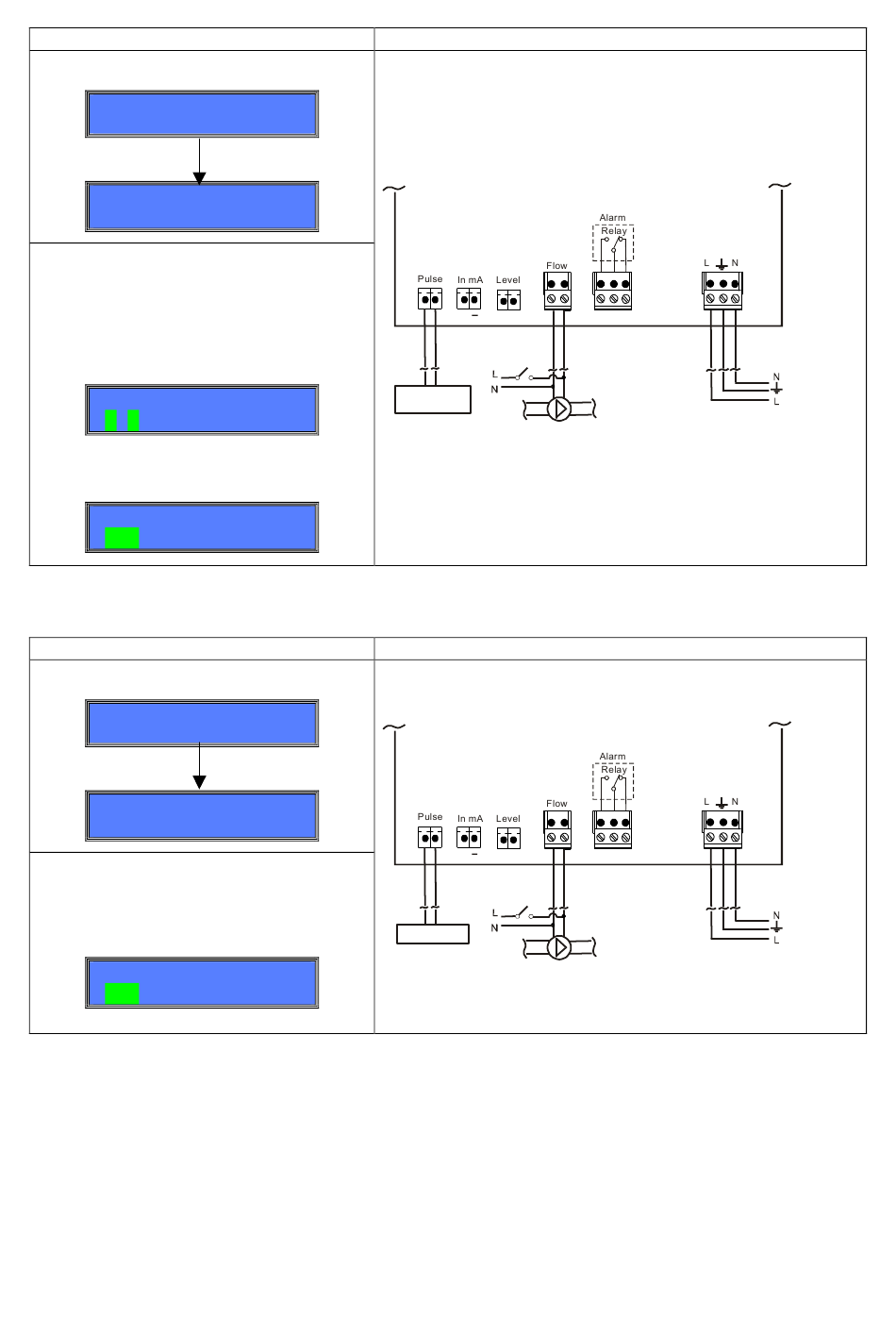

Impulse vom Wasserzähler
Display
Vorgeruckt
Input Config
Pulse mode
Im Menü der 1. Ebene erscheinen zwei
neue Menüpunkte. Der erste zur
Einstellung der Anzahl der Impulse pro Liter
(1/1÷999/999), wodurch das System
entsprechend der eingestellten Werte
dosiert.
Pulse
1/1
Der zweite zur Einstellung der Anzahl der
cc pro m³ bzw. der Anzahl der cc pro Liter.
Sollwert
100
Frequenzsignal
Display
Vorgeruckt
Input Konfig
Frequenz mode
Im Menü der 1. Ebene erscheint ein neuer
Menüpunkt zur Einstellung der Anzahl der
Impulse pro Minute (1÷200), wodurch das
System entsprechend der eingestellten
Werte dosiert.
Freq. MAX
120
Ansaugen
Die Ansaugfunktion wird über den seitlich angeordneten Schalter in Position MOM aktiviert und deaktiviert.
Wenn der Schalter auf ON gestellt ist, ist das System eingeschaltet und betriebsbereit.
Wenn der Schalter auf OFF gestellt ist, befindet sich das System im Betriebsstillstand.
0000137718
Watermeter
Pulse sender
p/l
cc/m3
PLC Controller
p/min
Elektrische Anschlüsse
+
230 Vac
Circulating pump
Elektrische Anschlüsse
+
230 Vac
Circulating pump
