Description
2.3 Eléments de connexion

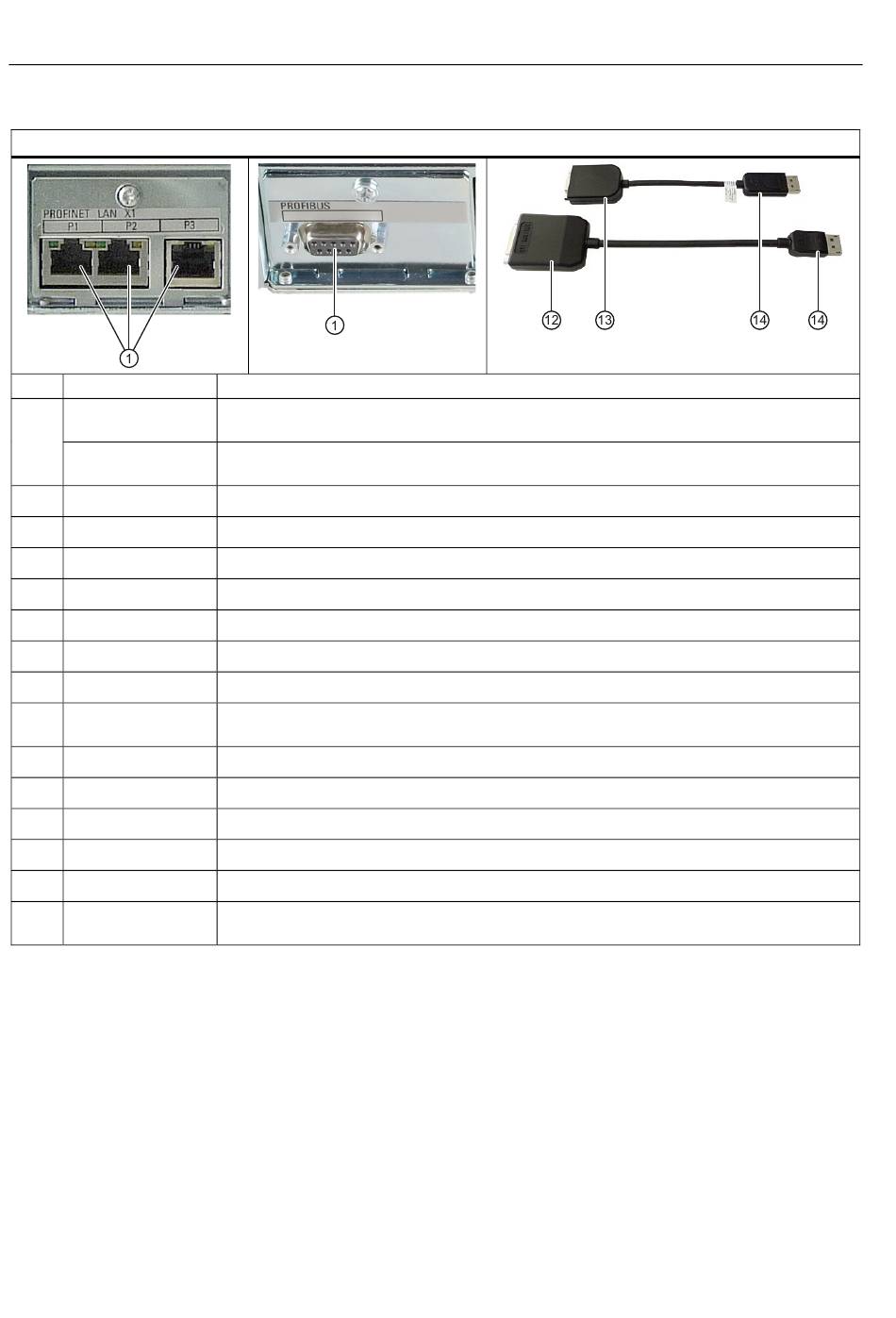

Disposition des interfaces sur la face arrière de l'appareil
Pos.
Désignation
①
PROFIBUS/MPI
PROFINET
②
USB
③
ETHERNET 1, 2 *
④
COM
⑤
LPT
⑥
DP
⑦
KEYBOARD
⑧
MOUSE
⑨
DVI-I
⑩
Audio (entrée)
⑪
Audio (sortie)
⑫
DVI-D
⑬
VGA
⑭
DP
⑮
Connexion de
potentiel
*
8
Description
Interface PROFIBUS (RS 485 à séparation galvanique), connecteur femelle D-Sub à 9
broches (variante optionnelle du produit)
Interface CP -1616 onboard, trois connecteurs femelles RJ45 (variante optionnelle du
produit)
Connexion pour appareils USB, port USB 1 à 4
Deux connecteurs Ethernet RJ 45 pour 10/100/1000 Mbit/s (ETHERNET 1 compatible AMT)
Interface série (V.24) connecteur Sub D 9 broches
Interface parallèle 25 broches
2 x Display Port, connecteur CP pour carte graphique Dual Head (en option)
Connecteur pour clavier PS/2
Prise pour souris PS/2
Connecteur DVI/VGA pour moniteur CRT ou LCD avec interface DVI, VGA via adaptateur
DVI/VGA
Connecteur pour source audio analogique, microphone, prise jack 3,5 mm
Connecteur pour haut-parleur ou casque, prise jack 3,5 mm
Connecteur DVI-D de l'adaptateur DP
Connecteur VGA de l'adaptateur DP
Connecteur Display Port de l'adaptateur DP à la carte graphique Dual Head (en option)
Branchement de la compensation de potentiel
Les interfaces LAN sont numérotées sur le boîtier en vue d'une description univoque.
La numérotation du système d'exploitation peut en diverger.
SIMATIC IPC847C
Mise en route, 06/2011, A5E02669191-03
