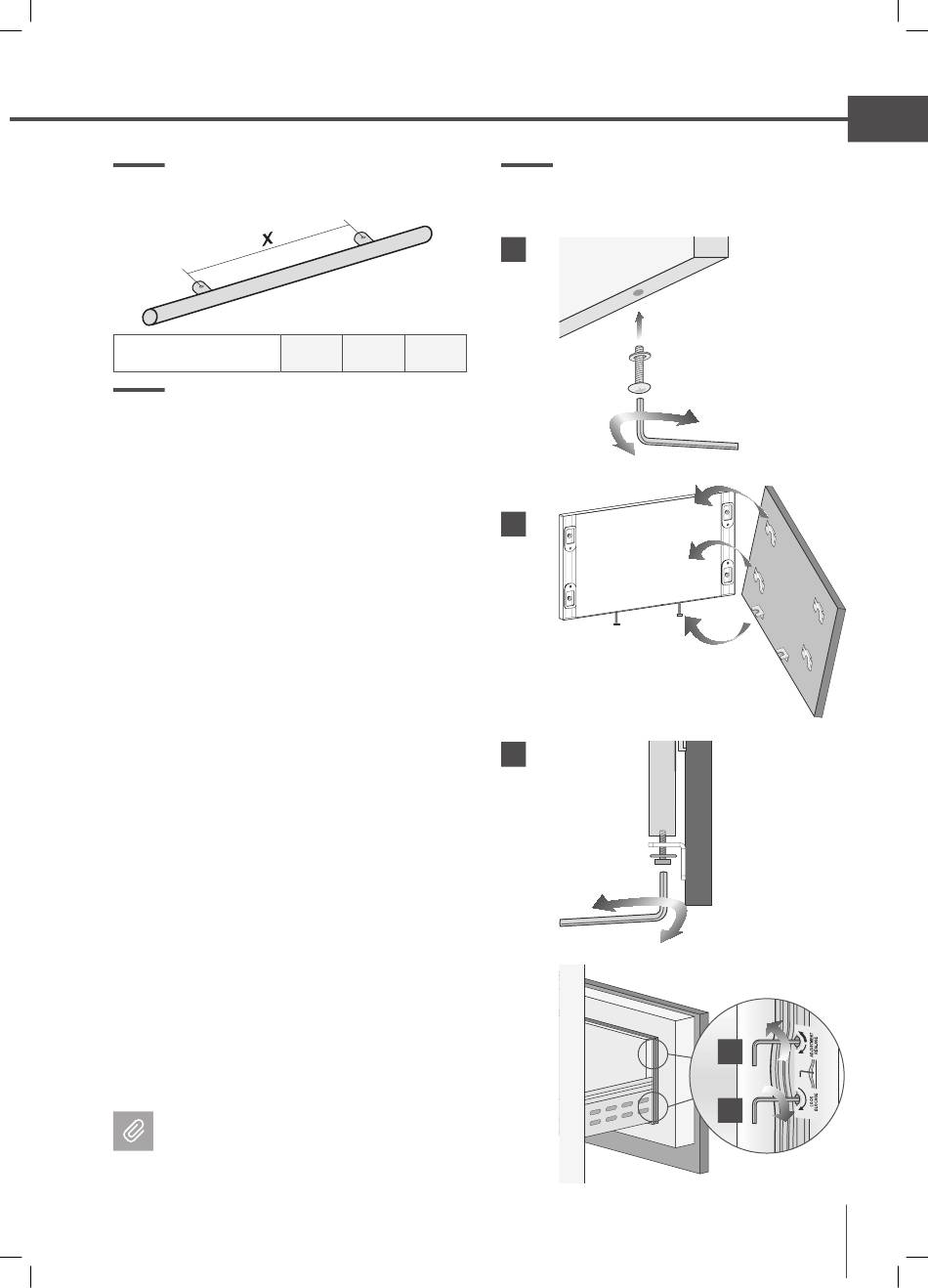

4.4 Montage des poignées sur les
réfrigérateurs Integrated
Espacement entre entretoises X
4.5 Montage des panneaux sur la
porte et sur le tiroir des réfrigérateurs
Integrated
Visser d'environ 3 tours 1 vis de fixation et 1 vis de
réglage de la profondeur, au ras de la mousse de
remplissage dans chaque cavité de montage. Après
avoir monté toutes les brides et les équerres sur le
panneau, il est possible de fixer ce dernier au tiroir
inférieur.
Procéder comme suit :
>
Visser partiellement les vis de réglage munies
des rondelles correspondantes dans les deux trous
présents sur la partie inférieure du tiroir
>
S'assurer que les brides en L sont alignées sur les
vis de réglage sur le fond, positionner un panneau
contre le tiroir avec les brides de fixation placées sur
les vis de fixation et laisser le panneau descendre.
S'assurer que toutes les brides de fixation sont
parfaitement introduites dans les vis de fixation
>
Une fois toutes ces opérations effectuées, il est
possible d'aligner la hauteur des panneaux sur les
meubles adjacents à l'aide des brides inférieures
d'alignement
[ 3
], en serrant ou en desserrant les vis
en fonction des corrections nécessaires. Avec les vis
de fixation légèrement serrées, déplacer le panneau
latéralement pour l'aligner sur l'autre panneau
du réfrigérateur ou sur les structures adjacentes.
Quelques légers coups sur le panneau avec un maillet
en caoutchouc permettent de procéder à de petites
corrections de réglage de l'alignement X du panneau.
>
Alignement en profondeur : en intervenant de
l'intérieur du tiroir, après avoir soulevé le joint
magnétique, régler la position du panneau de façon
à l'approcher ou à l'éloigner de la porte à travers les
trous
[ 4 ]
puis le bloquer en utilisant les trous
En tournant dans le sens indiqué par la flèche épaisse,
le panneau est rapproché de la surface de la porte ou
du tiroir alors qu'en tournant dans le sens indiqué par
la flèche fine, le panneau est éloigné de la surface de
la porte ou du tiroir.
Une fois le panneau frontal positionné,
remettre correctement en place le joint, de
façon à garantir la bonne fermeture de la
porte ou du tiroir et à éviter tout mauvais
fonctionnement du réfrigérateur.
900 mm
599 mm
749 mm
(35 1/2")
(23 5/8")
(29 1/2")
[ 1
].
[ 2
].
[ 5
].
www.universal.bertazzoni.com
4.5 Montage des panneaux sur la
porte et sur le tiroir des réfrigérateurs
Integrated
1
2
3
FR
4
5
13
