4. MONTAGE DES PANNEAUX

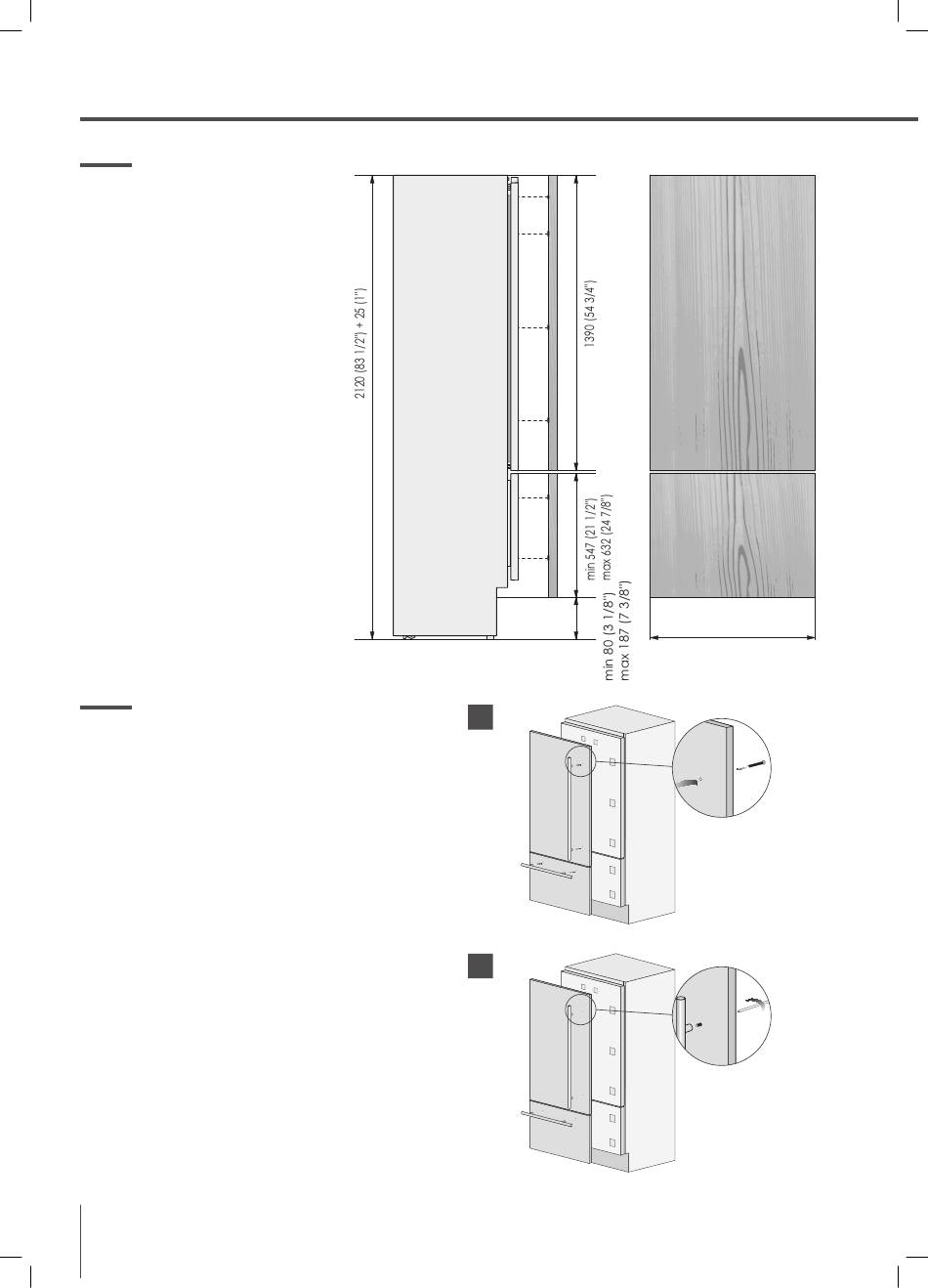

4.3 Dimensions des
panneaux
(7
Exemple :
Hauteur logement : 2130 (83 7/8")
Largeur logement : 900 (35 3/8")
Hauteur plinthe : 101,6 (4")
Dégagement voulu : 3,2 mm (1/8")
Panneau de la porte :
Largeur : 897 (35 1/4")
Hauteur : 1390 (54 3/4")
Panneau du tiroir :
Largeur : 897 (35 1/4")
Hauteur : 2130 (83 7/8") - 3,2 (1/8")
-1390 (54 3/4") - 3,2 (1/8") - 101,6
(4") = 632 (24 7/8")
Pour obtenir une plinthe
115 (4 ½")
d'une hauteur de 152,4 mm (6"), la
hauteur du panneau du tiroir
inférieur doit être de 581,2 (22
7/8").
4.4 Montage des poignées sur les
réfrigérateurs Integrated
Les poignées doivent être montées sur les panneaux
avant d'installer ces derniers sur le réfrigérateur.
Pour le montage des panneaux de revêtement,
retirer la vis qui relie l'entretoise à la barre de la
poignée.
La vis du revêtement doit traverser le panneau et
l'entretoise et entrer dans la poignée.
Procéder comme suit :
>
Réaliser deux trous de 5 mm (1/4") au dos des
panneaux et introduire les vis fournies à cet effet à
la distance indiquée dans le tableau ci-après. Pour
centrer la poignée verticale (code HV) sur la porte,
diviser par deux la hauteur du panneau et réaliser
un trou à -450 mm (-17 3/4") et un autre à +450 mm
(+17 3/4")
[ 1
].
>
Positionner la poignée à hauteur des trous et
introduire les vis à travers le panneau et l'entretoise
[ 2
].
de la poignée
12
)
135
(5
)
www.universal.bertazzoni.com
3,2 (1/8")
1
2
