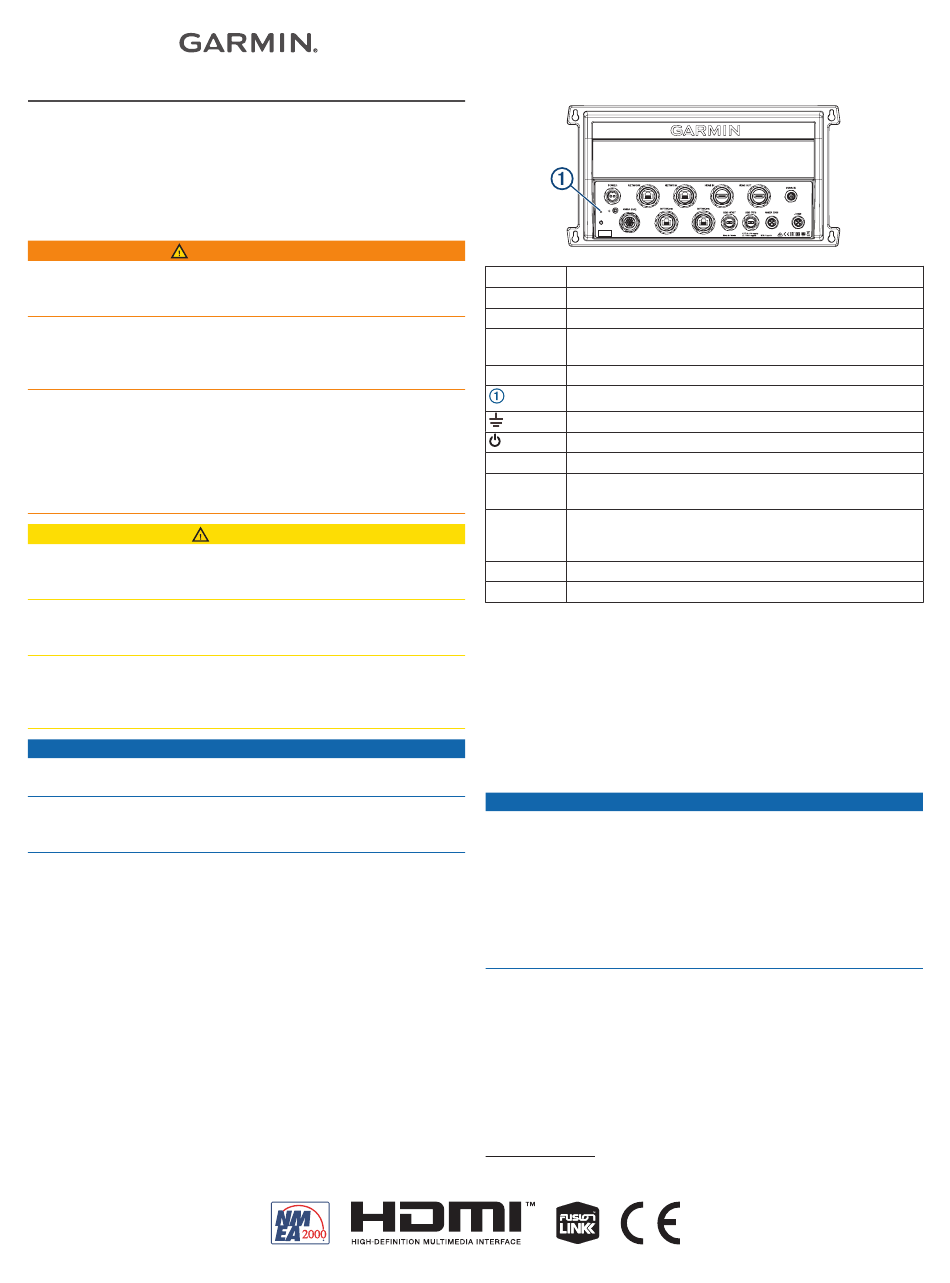

Garmin GPSMAP 8700 Instructions D'installation

GPSMAP
INSTRUCTIONS
D'INSTALLATION
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Le non-respect de ces avertissements, avis et mises en garde
est susceptible de provoquer des blessures, d'endommager le
bateau et l'appareil ou de dégrader les performances du produit.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Pour éviter les blessures, portez des lunettes de protection, un
équipement antibruit et un masque anti-poussière lorsque vous
percez, coupez ou poncez.
Pour éviter les éventuelles blessures et éviter d'endommager
votre appareil ou votre bateau, débranchez l'alimentation du
bateau avant d'installer l'appareil.
Avant de brancher l'appareil à sa source d'alimentation, pour
éviter les éventuelles blessures et éviter d'endommager votre
appareil ou votre bateau, veillez à ce que l'appareil soit relié à la
masse en suivant les instructions du guide.
Pour optimiser les performances, installez l'appareil en suivant
ces instructions.
Lorsque vous percez ou coupez, commencez toujours par
vérifier ce qui se trouve sur la face opposée de la surface de
montage pour éviter d'endommager le bateau.
Lisez toutes les instructions d'installation avant de procéder à
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
Garmin .
®
Contacter le support Garmin
• Rendez-vous sur support.garmin.com
et des informations, et accéder aux manuels des produits,
aux questions fréquentes, à des vidéos et à l'assistance
client.
• Aux Etats-Unis, appelez le 913-397-8200 ou le
1-800-800-1020.
• Au Royaume-Uni, appelez le 0808 238 0000.
• En Europe, appelez le +44 (0) 870 850 1241.
Mise à jour du logiciel
Vous devrez peut-être mettre à jour le logiciel du traceur après
l'installation. Pour obtenir des instructions sur la mise à jour du
Novembre 2020
8700
®
ATTENTION
AVIS
pour obtenir de l'aide
logiciel, reportez-vous au manuel d'utilisation disponible sur
garmin.com/manuals/GPSMAP8700.

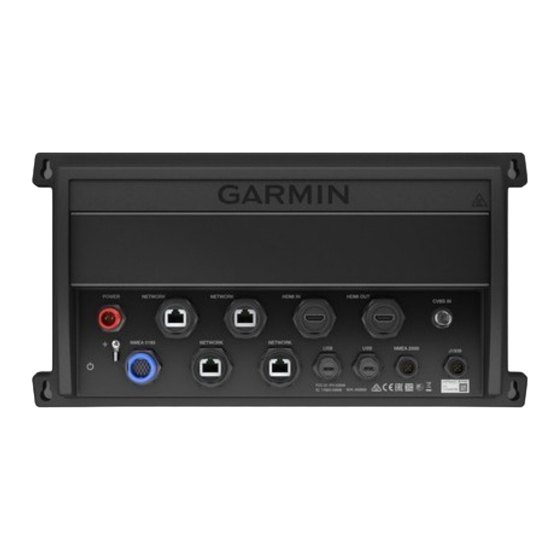

Vue des connecteurs
POWER Connecteur du câble d'alimentation
NETWORK Réseau Garmin Marine Network
HDMI IN Entrée HDMI ®
HDMI OUT Sortie HDMI pour connecter le traceur à un moniteur.
Requis pour le fonctionnement de l'appareil.
CVBS IN Entrée vidéo composite
Voyant LED d'état
Terre alimentation
Bouton Marche/Arrêt
NMEA 0183 NMEA 0183 et sortie audio
®
USB HOST Sortie micro-USB pour connecter un moniteur à écran
tactile
USB OTG Entrée micro-USB à partir d'un lecteur de carte Garmin
1
compatible , ordinateur ou autre accessoire USB pris en
charge
NMEA 2000 réseau NMEA 2000
J1939 Réseau J1939
Outils requis
• Perceuse
• Forets adaptés à la surface et au matériel (foret de 3,2 mm
1
( / po) pour les vis incluses)
8
• Tournevis cruciforme
• Crayon
Considérations relatives au montage
Installez cet appareil à un emplacement qui n'est pas exposé à
des températures ou des conditions extrêmes. La plage de
températures pour cet appareil est indiquée dans les
caractéristiques techniques du produit. Une exposition
prolongée à des températures dépassant la plage de
températures spécifiée, pendant le stockage ou en cours de
fonctionnement, peut provoquer une panne de l'appareil. Les
dommages dus aux températures extrêmes et leurs
conséquences ne sont pas couverts par la garantie.
• L'appareil doit être installé dans un endroit où il ne risque pas
d'être immergé.
• L'appareil doit être installé dans un endroit disposant d'une
ventilation suffisante afin de ne pas l'exposer à des
températures extrêmes.
• Vous devez installer l'appareil à une distance d'au moins
2,54 cm (1 po) de câbles et d'autres sources d'interférences
potentielles.
1
Seuls les lecteurs de carte Garmin compatibles sont recommandés. Il n'est pas
garanti que les lecteurs de cartes tiers soient entièrement compatibles.
