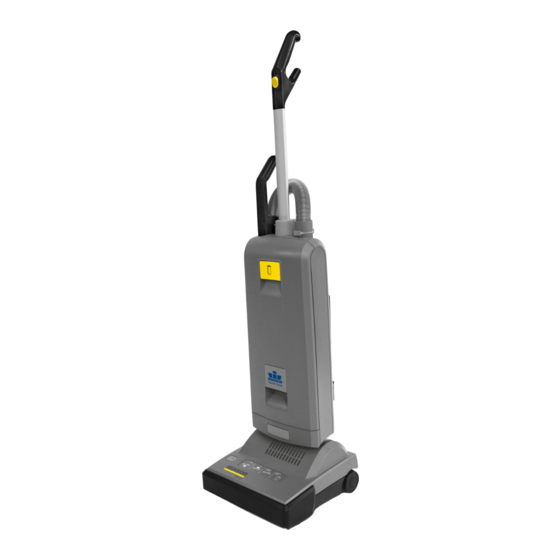

Sensor XP12 Vacuum Operating Instructions (ENG) MODEL: 1.012-611.0 SR XP12 From Serial No. # G503001011 If Serial Number not listed, Contact Manufacturer 8.643-386.0-F 11/23/22...
Page 2
Votre enregistrement nous permettra de mieux vous servir tout au long de la durée de vie de votre produit. Pour enregistrer votre produit, consultez : http://warranty.karcherna.com/ Pour l'assistance client: 1-800-444-7654 8.643-386.0 Manual - Karcher Sensor XP12...
Page 5
Power Head-XP12 - continued ....22 Wiring Diagram ......23 8.643-386.0 Manual - Karcher Sensor XP12...
Page 6
KIT INSTRUCTIONS which came with the kit. It contains replacement parts numbers needed for ordering future parts. NOTE: The manual part number is located on the lower right corner of the front cover. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 7
31. To reduce the risk of disconnection of the appliance cord from the extension cord during operating, make a knot as shown under Grounding Instructions. 32. Maintain Appliance With Care - Inspect extension cords periodically and replace if damaged. READ AND SAVE THESE INSTRUCTIONS 8.643-386.0 Manual - Karcher Sensor XP12...
Page 8
Extension cords ratings and measures Ampere rating Volts Total length of cord 7.62m (25ft) 15,24m (60ft) 30,48m (100ft) More than A Not More than A mm² (AWG) 120 V 0.83 (18) 1.3 (16) 2.1 (14) 8.643-386.0 Manual - Karcher Sensor XP12...
Page 9
Exercise strict supervision to prevent injury when using vacuum cleaner near children or when child is allowed to operate vacuum cleaner. Do not allow children to play with vacuum cleaner and never leave cleaner plugged in and unattended. SAVE THESE INSTRUCTIONS 8.643-386.0 Manual - Karcher Sensor XP12...
Page 10
(26) so that it clicks into place. Insert crevice nozzle(16) and upholstery nozzle(17) into the recesses in the back of the machine. The device is ready, you can switch on by pressing the switch (2) 8.643-386.0 Manual - Karcher Sensor XP12...
Page 11
On hard floors the adjustment wheel (143), moves upwards into the machine so that the brush becomes flush with the floor. Therefore, the Sensor XP12 Series can also be used to vacuum hard floors. On carpeted floors the adjustment wheel (143) moves downwards out of the machine so that the brush rises.
Page 12
Finally replace the exhaust filter cover (19). Fit it to the top of the opening in the power head housing and move it downwards until an audible click occurs. The filters must not be washed. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 13
(If necessary quickly lift your hand on and off the end of the hose). The guarantee is invalidated if parts not approved by manufacturer are fitted, eg. bags, filters, brush roller, etc. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 14
3. 8.628.474.0 Dusting Brush 4. 8.614-653.0 Wall and Upholstery Brush C.) Service Parts 1. Paper Bag 2. Micro Filter 3. Exhaust Filter 4. Brush Roller Electric shock could occur if used outdoors or on wet surfaces! 8.643-386.0 Manual - Karcher Sensor XP12...
Page 15
Working Width 304.8 mm (12”) Brush Drive Tooth Belt Brush Speed 2700 rpm Automatically Floor Adjustment Sensor Advised Cable 12.2 m (40”) Weight XP12 7.5 kg (16.5 lbs) Ratio Suppression EN 55014 Verf 242./91 8.643-386.0 Manual - Karcher Sensor XP12...
Page 17
Sensor XP12 La Aspiradora Instrucciones de funcionamiento (SPA) MODELO: 1.012-611.0 SR XP12 From Serial No. # G503001011 If Serial Number not listed, Contact Manufacturer 8.643-386.0-F 11/23/22...
Page 18
Etiqueta de Datos de la Máquina Modelo: Fecha de la compra: Número de serie: Distribuidor: Dirección: Nº de teléfono: Representante de ventas: MODEL: 1.012-611.0 SR XP12 8.643-386.0 Manual - Karcher Sensor XP12...
Page 19
Eliminar El Bloqueo..... . . 11 Datos Technico ......13 8.643-386.0 Manual - Karcher Sensor XP12...
Page 20
Éste contiene los números de piezas de recambio necesarias para solicitar piezas en el futuro. NOTA: El número de pieza correspondiente al manual está ubicado en la esquina inferior derecho de la tapa. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 21
31. Para reducir el riesgo de desconexión del cable del aparato del cable de extensión durante la operación, haga un nudo como se muestra en las Instrucciones de puesta a tierra. 32. Mantenga el aparato con cuidado - Revise los cables de extensión periódicamente y reemplace si están dañados. LEA Y GUARDE ESTAS INSTRUCCIONES 8.643-386.0 Manual - Karcher Sensor XP12...
Page 22
Extension cords ratings and measures Ampere rating Volts Total length of cord 7.62m (25ft) 15,24m (60ft) 30,48m (100ft) More than A Not More than A mm² (AWG) 120 V 0.83 (18) 1.3 (16) 2.1 (14) 8.643-386.0 Manual - Karcher Sensor XP12...
Page 23
Haga una estricta supervisión para evitar lesiones cuando la aspiradora se utiliza cerca de los niños o cuando se permite a un niño operar la aspiradora. No permita que los niños jueguen con la aspiradora y nunca deje el aparato enchufado y sin supervisión. GUARDE ESTAS INSTRUCCIONES 8.643-386.0 Manual - Karcher Sensor XP12...
Page 24
(26) para que haga clic enlugar. Coloque la boquilla para ranuras(16) y la boquilla para taplcerla (17) en la canal posterior de la máquina. El dispositivo está listo, se puede encender por presionando el interruptor (2) 8.643-386.0 Manual - Karcher Sensor XP12...
Page 25
Alternativamente, presione el retén (27) que se muestra en la Figura 2. Nunca pase sobre el cable con la cabeza de cepillado/asplración. 16 17 Siempre sostenga la máquina cuando esté aspirando sobre escalones y alféizares. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 26
Por último, vuelva a colocar la cubierta (19) del filtro de escape. Colóquela en la parte superior de la abertura del alojamiento del cabezal de potencia y muévala hacia abajo hasta que se escuche un clic. Los filtros no deben lavarse. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 27
(si es necesario, quite y ponga la mano rapi- damente en el extreme de la manguera). La garantfa perdera su validez si alguna pieza, p.ej. bolsas, filtros, cepillo de rodillo, etc., no ha sido aprobada por Fabricante. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 28
C.) Piezas de repuesto 1. Bolsa de papel Micro 2. Filtro higiénico Filtro 3. De salida de aire 4. Cepillo de rodillo Si se utiliza al aire libre i sobre superficies húmedas podría ocurrir un choque eléctrico 8.643-386.0 Manual - Karcher Sensor XP12...
Page 29
Motor del cepillo cinta dentada Velocidad del cepillo 2700 rpm ajuste al suelo Sensor automático aconsejado Cable 12.2 m (40 pies) Peso XP12 7.5 kg (16.5 libras) EN 55014 Verf Supresión de radio 242./91 8.643-386.0 Manual - Karcher Sensor XP12...
Page 31
Sensor XP12 L'aspirateur Mode d'emploi (FRA) Modèle: 1.012-611.0 SR XP12 From Serial No. # G503001011 If Serial Number not listed, Contact Manufacturer 8.643-386.0-F 11/23/22...
Page 32
Étiquette de données de la machine Modèle : Date d’achat : Numéro de série : Détaillant : Adresse : Numéro de téléphone : Représentant commercial: MODEL: 1.012-611.0 SR XP12 8.643-386.0 Manual - Karcher Sensor XP12...
Page 34
DU KIT accompagnant le kit. Il contient les numéros des pièces de rechange nécessaires pour commander de nouvelles pièces. REMARQUE : La référence du manuel se trouve dans le coin inférieur droite de la couverture. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 35
31. Afin de réduire le risque de déconnexion du cordon de l'appareil à la rallonge lors de l'opération, faire un nœud comme présenté dans les instructions de mise à la terre. 32. Entretenir l'appareil avec soin. Inspecter les rallonges électriques périodiquement et remplacer-les si elles sont endommagées. LIRE ET CONSERVER CES INSTRUCTIONS 8.643-386.0 Manual - Karcher Sensor XP12...
Page 36
Extension cords ratings and measures Ampere rating Volts Total length of cord 7.62m (25ft) 15,24m (60ft) 30,48m (100ft) More than A Not More than A mm² (AWG) 120 V 0.83 (18) 1.3 (16) 2.1 (14) 8.643-386.0 Manual - Karcher Sensor XP12...
Page 37
Exercez un contrôle rigoureux pour éviter les blessures lors de l'utilisation de l'aspirateur à proximité des enfants ou lorsqu'un enfant est autorisé à utiliser l'aspirateur. Ne laissez pas les enfants jouer avec l’aspirateur et ne laissez jamais l'aspirateur branché et sans surveillance. CONSERVEZ CES INSTRUCTIONS 8.643-386.0 Manual - Karcher Sensor XP12...
Page 38
Enfoncez l'extrémité noire du tuyau dans le tube de raccordement (26) de manière à ce qu'elle s'enclenche. Mettre les accessoires (16) et (17) dans leur logement. L'appareil est pret, vous pouvez mettre en route en appuyant sur l'interrupteur (2). 8.643-386.0 Manual - Karcher Sensor XP12...
Page 39
(27) comme illustré sur la photo n°2. Ne pas passer sur le cable avec la tete d'aspira- tion. Toujours porter la machine par dessus les 16 17 marches et les rebords. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 40
Installer ensuite le couvercle du filtre d’évacuation (19). Montez-le en haut de l’ouverture dans le logement de la tête motorisée et le déplacez vers le bas. jusqu’à ce qu’un clic se produise. Les filtres ne doivent pas être lavés. 8.643-386.0 Manual - Karcher Sensor XP12...
Page 41
(Si nécessaire, levez rapidement la main et retirez le bout du tuyau) La garantie fabricant ne sera pas appliquée en cas de non utilisationdes pièces d'orgine fabricant (sac papier, filtre, brosse, roulemnent,etc...) 8.643-386.0 Manual - Karcher Sensor XP12...
Page 42
C.) Pieces de rechange Sac papier Micro filtre Filtre sortie anti-acariens Rouleau de brosse Pour réduire les risques de choc électrique, ne pas utiliser à l‘exterieur et ne pas aspirer de matiéres humides! 8.643-386.0 Manual - Karcher Sensor XP12...
Page 43
Tooth Belt Vitresse rotation de la brosse 2700 rpm Réglage de la tête sur le sol Automatiquement Sensor Informé Câble 12.2 m (40”) Poids XP12 7.5 kg (16.5 lbs) Ratio Suppression EN 55014 Verf 242./91 8.643-386.0 Manual - Karcher Sensor XP12...
