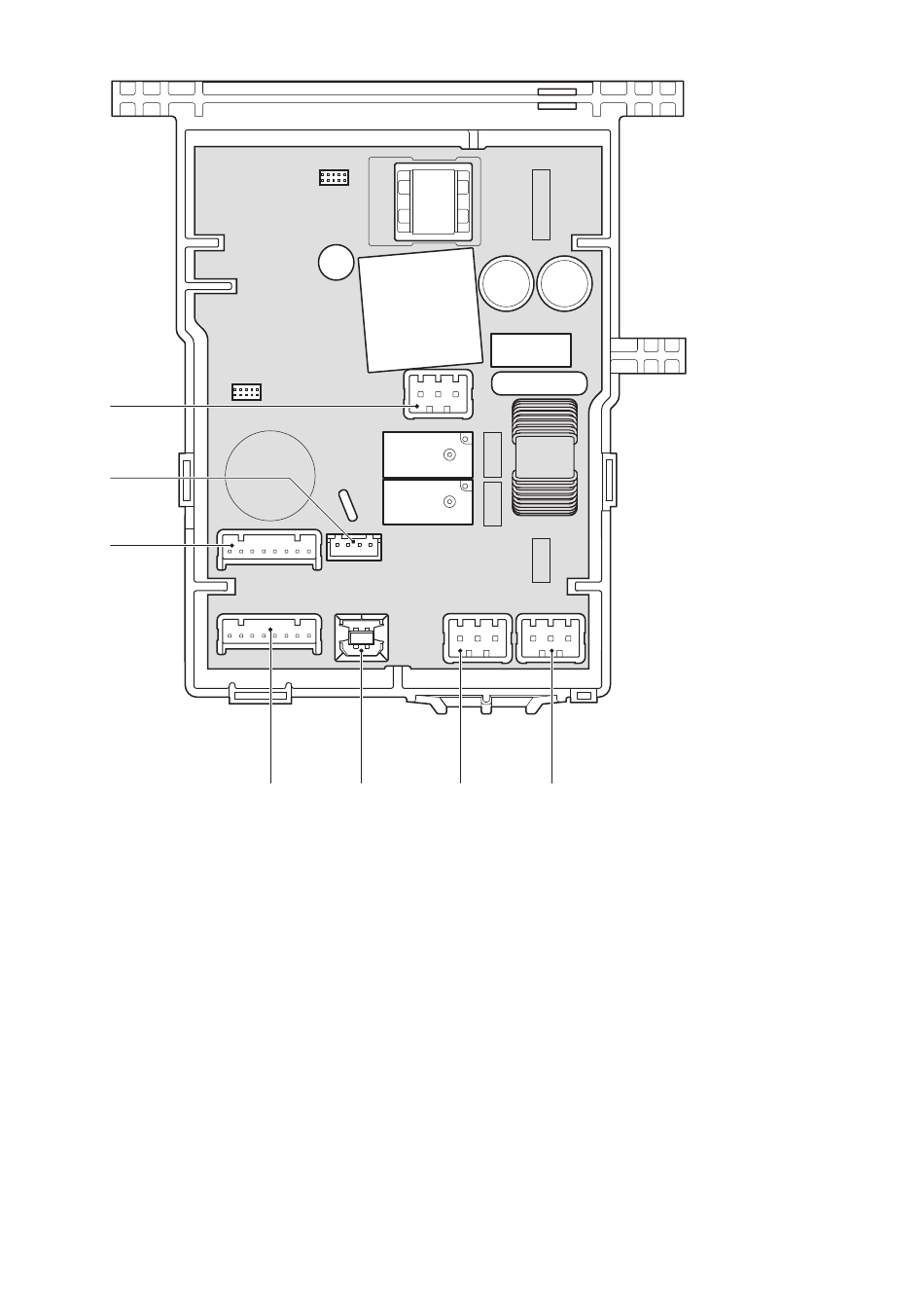

Affectation des fiches commande principale
7
6
5
4
1 Conduite d'alimentation de
l'interrupteur principal
2 Conduite d'alimentation 230 V c.a.
vers le bloc d'alimentation
3 Interface USB (pour la programmation
en usine)
4 Câble plat de données vers le module
céramique des WC
5 Câble plat de données vers le
connecteur de bus
6 Raccord basse tension sortie bloc
d'alimentation électrique
7 Câble de raccordement 230 V c.a.
vers connecteur de bus
3
2
1
