Broche
2
3
Numéro de pièce détachée du fabricant

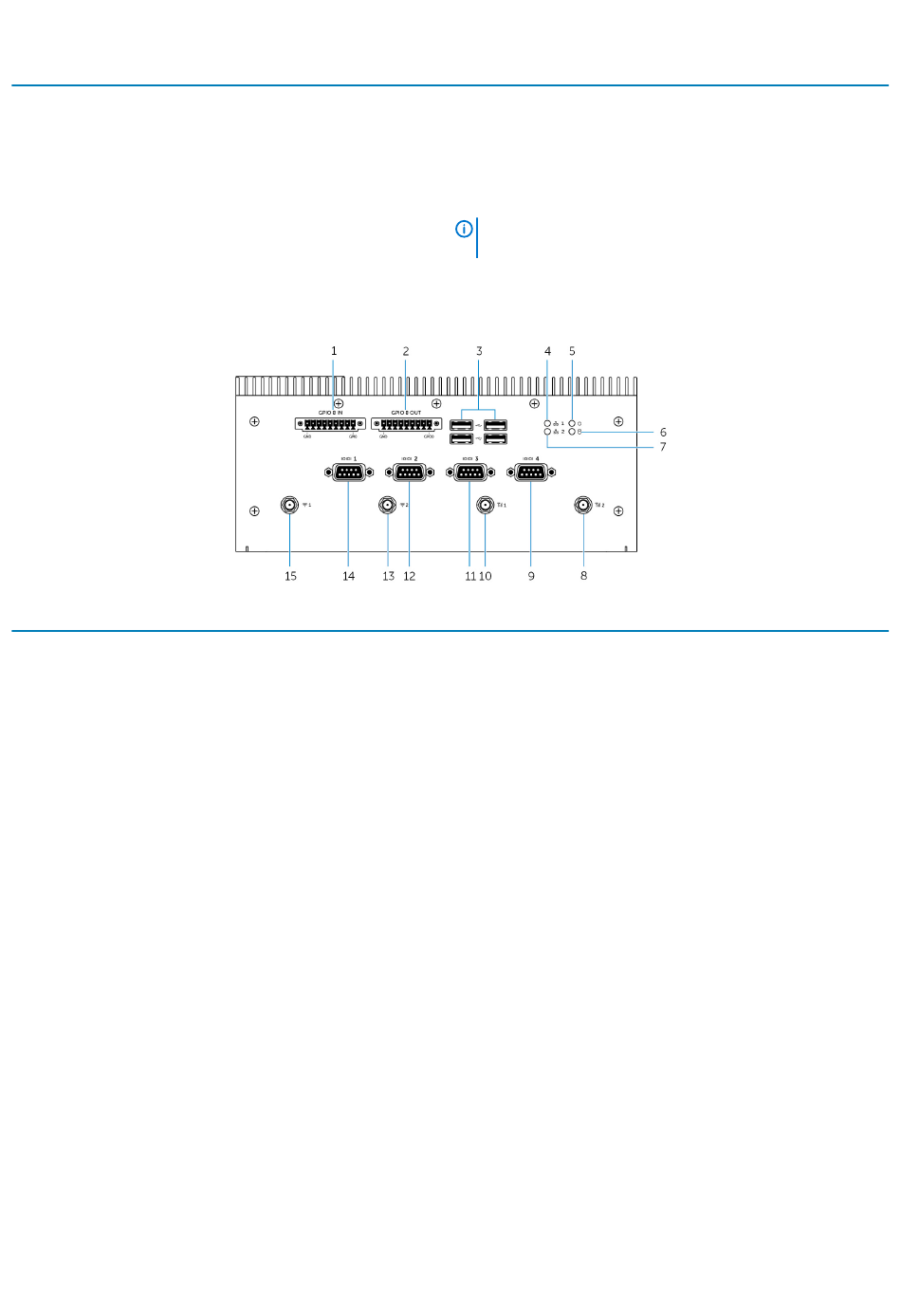

Vue du dessous
Caractéristiques
1
Port d'entrée GPIO 8 broches
2
Port de sortie GPIO 8 broches
3
Ports USB 2.0 (4)
4
Voyant de statut du réseau un
5
Voyant d'état de l'alimentation
6
Voyant d'activité du disque dur
7
Voyant de statut du réseau deux
8
Port d'antenne haut débit mobile nº2
9
Port RS-232/RS-422/RS-485 nº 4 (configurable
dans le BIOS)
10
Port d'antenne haut débit mobile nº1
11
Port RS-232/RS-422/RS-485 nº 3 (configurable
dans le BIOS)
12
Port RS-232/RS-422/RS-485 nº 2 (configurable
dans le BIOS)
1, 2, 4
Connectez à un périphérique ou à des dongles de sortie GPIO. Pour
plus d'informations, reportez-vous à la section
mapping (Adressage du connecteur d'entrée
2, 3, 4
Connectez à un périphérique ou à des dongles d'entrée GPIO. Pour
plus d'informations, reportez-vous à la section
mapping (Adressage du connecteur de sortie
Permet de connecter des périphériques USB. Bénéficiez de vitesses
de transfert des données allant jusqu'à 480 Mbit/s.
Indique l'activité réseau du port réseau nº1.
Indique l'état de l'alimentation du PC Embedded Box.
S'allume lorsque le PC Embedded Box lit ou écrit sur le périphérique
de stockage interne.
Indique l'activité réseau du port réseau deux.
Connectez une antenne haut débit mobile pour augmenter la portée
et l'intensité des signaux haut débit mobile.
Connectez un câble RS232/RS422/RS485 au Embedded Box PC.
Pour en savoir plus, consultez l'adressage des connecteurs RS232/
RS422/RS485.
Connectez une antenne haut débit mobile pour augmenter la portée
et l'intensité des signaux haut débit mobile.
Connectez un câble RS232/RS422/RS485 au Embedded Box PC.
Pour en savoir plus, consultez l'adressage des connecteurs RS232/
RS422/RS485.
Connectez un câble RS232/RS422/RS485 au Embedded Box PC.
Pour en savoir plus, consultez l'adressage des connecteurs RS232/
RS422/RS485.
Polarité
Masse
Positif
ACES 59126-0023C-P01
https://acesna.com/
REMARQUE :
Ce numéro de pièce est fourni uniquement
à titre de référence et est susceptible de changer.
GPIO-in connector
GPIO).
GPIO-out connector
GPIO).
Fonctions
