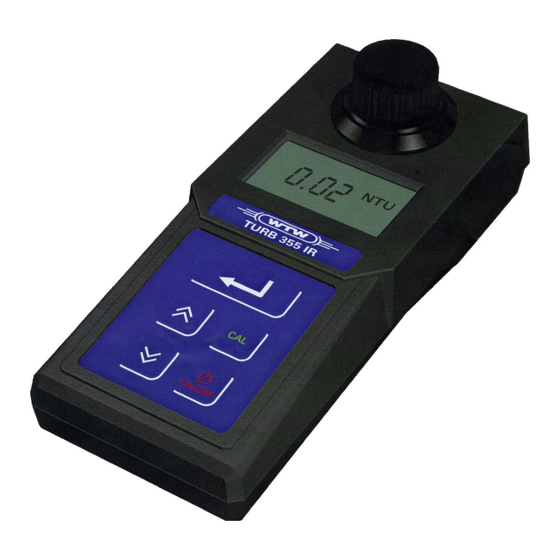

- Page 1 MODE D'EMPLOI ba75454f04 11/2020 Turb 355 T/IR TURBIDIMÈTRE PORTABLE...
- Page 2 Turb 355 T/IR Copyright © 2020, Xylem Analytics Germany GmbH Printed in Germany. ba75454f04 11/2020...
- Page 3 Turb 355 T/IR Sommaire Vue d'ensemble ......4 1.1 Afficheur ........5 1.2 Clavier .
- Page 4 Vue d'ensemble Turb 355 T/IR Vue d'ensemble Le Turb 355 T/IR vous permet d'effectuer des mesures de turbidité rapides et sûres sur des échantillons individuels. La méthode de mesure de mesure appliquée satisfait aux normes DIN EN ISO 7027 (Turb 355 IR) et US EPA 180.1 (Turb 355 T).
- Page 5 Turb 355 T/IR Vue d'ensemble Afficheur L'afficheur à cristaux liquides est doté des éléments d'affi- chage suivants: ...8 Symbole de calibration - appareil sur le mode de ca- libration Symbole d'erreur - clignote en cas d'erreur Symbole de pile - clignote lorsqu'il est temps de changer les piles Unité...
- Page 6 Vue d'ensemble Turb 355 T/IR Clavier Le Turb 355 T/IR est doté d'un clavier composé des 5 touches suivantes: Touche Fonction Allumer/éteindre l'appareil de mesure Sélection de l'étalon de calibration Déclenchement de la mesure; maintenir la touche enfoncée: orienter la cuve;...
- Page 7 Turb 355 T/IR Sécurité Sécurité Ce mode d'emploi contient des remarques fondamentales à respecter lors de la mise en service, de l'utilisation et de la maintenance de l'appareil. Aussi l'opérateur doit-il absolument lire ce mode d'emploi avant d'utiliser l'appareil. Conserver ce mode d'emploi en permanence à la portée de l'opérateur sur le lieu d'utilisation de l'appareil.
- Page 8 Sécurité Turb 355 T/IR Utilisation conforme L'utilisation conforme à la destination de l'appareil consiste uniquement dans la mesure de la turbidité d'échantillons individuels sur le terrain ou en laboratoire. Observer les spécifications techniques du chapitre . Sont exclusivement ARACTÉRISTIQUES TECHNIQUES considérées comme utilisation conforme l'utilisation et l'exploitation de l'appareil conforme aux instructions de ce mode d'emploi.
- Page 9 Turb 355 T/IR Sécurité Utilisation sans S'il y a lieu de supposer qu'une utilisation sans danger n'est danger plus possible, mettre l'appareil hors service et l'assurer contre une remise en service non intentionnelle. L'utilisation sans danger n'est plus possible lorsque l'appareil de mesure ...
- Page 10 Mise en service Turb 355 T/IR Mise en service Fournitures à la livraison Turbidimètre portable Turb 355 IR ou Turb 355 T Mode d'emploi 3 étalons de calibration (0,02 / 10,0 / 1000 NTU/FNU) Deux cuves vides ...
- Page 11 Turb 355 T/IR Mise en service Affichage en cas de Après la mise en circuit ou après la calibration, l'afficheur in- disponibilité pour la dique la disponibilité de l'appareil pour la mesure de la ma- mesure nière suivante: - r d - Affichage en cours En cours de mesure, le visuel affiche une barre mobile de mesure...
- Page 12 Service Turb 355 T/IR Service Instructions de manipulation 4.1.1 Marquer et orienter les cuves Même les cuves de qualité d'une propreté parfaite pré- sentent d'infimes différences de transparence. Pour obtenir des résultats de mesure exacts et reproductibles, il faut donc toujours donner une orientation identique aux cuves d'échantillon comme aux étalons de calibration (voir para- graphe 2130 des "Standard Methods for the Examination of Water and Wastewater", 19e édition).
- Page 13 Turb 355 T/IR Service 2 Assurez-vous que l'extérieur de la cuve est propre, sec et exempt d'empreintes digitales. 3 Insérer la cuve dans le puits à cuve de sorte qu'elle s'encastre. 4 Faire effectuer un tour complet ( 360 °) à l'étalon de calibration, par petits pas, tout en maintenant enfon- cée la touche .
- Page 14 Service Turb 355 T/IR Orientation d'un éta- Pour orienter un étalon de calibration marqué, procéder ain- lon de calibration lors de la calibration 1 Insérer dans le puits à cuve l'étalon de calibration marqué de sorte qu'il s'encastre. 2 Orienter l'étalon de calibration de sorte que la flèche de l'anneau de repérage soit dirigée vers le repère du boîtier.
- Page 15 Turb 355 T/IR Service Mesure de la turbidité Attention Ne jamais verser de liquide directement dans le puits de cuve. Toujours utiliser une cuve pour la mesure. L'appareil ne mesure avec précision que lorsque la cuve (cuves WTW) est fermée avec le couvercle noir de protection contre la lu- mière.
- Page 16 Service Turb 355 T/IR 7 Orienter la cuve: Faire effectuer un tour complet (de 360 °) à l'étalon de calibration, par petits pas, tout en maintenant en- foncée la touche . Après chaque pas, attendre un peu que l'indication affichée soit stable. Tout en tournant, surveiller la valeur indiquée par le turbidi- mètre.
- Page 17 Turb 355 T/IR Service Affichage en cas de Lorsque la valeur de mesure se trouve hors de la plage de dépassement de la mesure du Turb 355 T/IR, 1100 clignote au visuel: plage de mesure CAL 1 1 1 0 0 Eteindre Pour éteindre, appuyer sur la touche l'appareil de mesure...
- Page 18 Service Turb 355 T/IR Calibration 4.3.1 Principes de la calibration Pourquoi calibrer? Comme pour tous les appareils de mesure, il faut vérifier et régler la précision de mesure du Turb 355 T/IR à intervalles réguliers. Quand calibrer? Dans des conditions normales, nous recommandons de ca- librer le turbidimètre au moins tous les trois mois.
- Page 19 Turb 355 T/IR Service tielle). Pour que l'appareil mesure dans l'intervalle de calibration avec la précision indiquée au chapitre 7 C ARAC , il faut cependant respecter les TÉRISTIQUES TECHNIQUES règles suivantes lors du choix des points de calibration: La plage de mesure attendue doit être située entre deux points de calibration.
- Page 20 Service Turb 355 T/IR reil s'éteint automatiquement. Les données calibrées jusque-là restent enregistrées et sont utilisées. Pour calibrer votre appareil de mesure en application du programme de calibration, procéder ainsi: 1 Allumer le turbidimètre: Appuyer sur la touche 2 Appuyer sur la touche .
- Page 21 Turb 355 T/IR Service 5 Insérer l'étalon de calibration 10,0 NTU/FNU dans le puits à cuve de sorte qu'il s'encastre. 6 Appuyer sur la touche et orienter la cuve com- me décrit page 12. Après relâchement de la touche , le visuel affi- che un compte à...
- Page 22 Service Turb 355 T/IR Interruption Si vous désirez interrompre la calibration avant son achève- précoce de la ment, appuyez sur la touche après achèvement du pas calibration de calibration en cours. L'appareil commute sur le mode de mesure. L'appareil de mesure enregistre les données jusqu'alors calibrées et les utilise pour les mesures à...
- Page 23 Turb 355 T/IR Service 3 Avec la touche , il est possible de sélection- ner un autre étalon de calibration (10,0 ou 0,02 NTU/ FNU), si vous le désirez. 4 Insérer dans le puits à cuve l'étalon de calibration sé- lectionné...
- Page 24 Maintenance, nettoyage, élimination Turb 355 T/IR Maintenance, nettoyage, élimina- tion Changement de piles Symbole de pile Il est temps de changer les piles lorsque le symbole de pile clignote clignote à l'écran: 4 2 8 3 Les piles sont presque épuisées et il faut bientôt les chan- ger.
- Page 25 Turb 355 T/IR Maintenance, nettoyage, élimination Changement de piles 1 Eteindre le turbidimètre: appuyer sur la touche 2 Poser l'appareil, tableau de commande en bas, sur une surface souple. 3 Défaire les deux vis (1). 4 Ouvrir le couvercle du logement à piles (2). 5 Enlever les piles usées du logement à...
- Page 26 Maintenance, nettoyage, élimination Turb 355 T/IR Nettoyage 5.2.1 Nettoyage de l'appareil de mesure Essuyer l'extérieur de l'appareil de mesure de temps à autre avec un chiffon humide ne peluchant pas. Si nécessaire, dé- sinfecter le boîtier à l'isopropanol. Attention Eviter le contact avec l'acétone ou autres produits de net- toyage semblables, contenant des solvants, qui pourraient abîmer le boîtier.
- Page 27 Turb 355 T/IR Maintenance, nettoyage, élimination Elimination Emballage L'instrument de mesure est expédié dans un emballage destiné à le protéger pendant le transport. Nous recommandons: conservez l'emballage pour le cas où l'appareil de mesure devrait être retourné pour des raisons de service après vente.
- Page 28 Que faire, si... Turb 355 T/IR Que faire, si... Indication 1100 Cause Remède clignote – Plage de mesure – Pas de remède possible. dépassée Echantillon inapproprié pour la mesure Valeurs mesurées Cause Remède manifestement trop – Cuve sale – Nettoyer la cuve élevées –...
- Page 29 Turb 355 T/IR Que faire, si... Message d'erreur Cause Remède ERR et CAL – Erreur de calibration: – Vérifier si les étalons s'affichent étalon utilisé incorrect ou utilisés sont corrects et trop vieux s'ils ne sont pas trop vieux. Si nécessaire, répéter la calibration –...
- Page 30 Caractéristiques techniques Turb 355 T/IR Caractéristiques techniques Méthode de mesure Turb 355 IR Néphélométrique selon DIN EN ISO 7027 Turb 355 T Néphélométrique selon US EPA 180.1 Source de lumière Turb 355 IR DEL IR Turb 355 T Lampe Wolfram à lumière blanche Plage de mesure 0,01 - 1100 NTU/FNU Résolution...
- Page 31 Turb 355 T/IR Caractéristiques techniques Température de 0 °C - 50 °C l'échantillon Alimentation Piles 4 piles alcalines au manganèse AAA/Micro Durabilité env. 5000 mesures Dimensions du Longueur 165 mm turbidimètre Largeur 70 mm portable Hauteur 35 mm Coffret kit portable Profondeur 213 mm Largeur...
- Page 32 Accessoires, options Turb 355 T/IR Accessoires, options Description Modèle Réf. Kit d'étalons de Kal. Kit P Turb 350 IR 600 541 calibration pour Turb 355 T/IR 0,02 / 10,0 / 100 / 1000 NTU Série de cuves vides Cell Turb 350/SET 600 606 pour Turb 350/355 IR et Turb 355 T...
- Page 33 Turb 355 T/IR Répertoires Répertoires Dans ce chapitre, vous trouverez des informations complémentaires et des aides pour consulter ce manuel. Abréviations Dans l'index des abréviations, vous trouverez l'explication des messages affichés et des abréviations rencontrées lors de la manipulation de l'appareil de mesure. Index Le répertoire des mots clés (index) vous aide à...
- Page 34 Répertoires Turb 355 T/IR Index des abréviations Calibration ERR 1 ... Message d'erreur (voir chapitre 6 Q ERR 4 ...) FAIRE Liquid Crystal Display Affichage à cristaux liquides Unités de turbidité néphélométriques -Or- Overrange Plage de mesure dépassée -rd- Read Fonction de calibration active ba75454d04 11/2020...
- Page 35 Turb 355 T/IR Répertoires Index Orientation cuve d'échantillon ... 12 Calibration étalon de calibration ..14 interruption précoce ..22 mettre fin .
- Page 36 Turb 355 T/IR Répertoires ba75454d04 11/2020...
- Page 38 Pour découvrir Xylem et ses solutions, rendez vous sur xyleminc.com. ® Service et retours: Xylem Analytics Germany Sales GmbH &...
