5. Tirez la poignée du boîtier d'alimentation, puis retirez celui-ci du serveur (voir
6. Retirez la grille d'aération du serveur (voir «Retrait de la grille d'aération», à la
7. Ouvrez la patte de retenue située à chaque extrémité du connecteur DIMM.
8. Mettez l'emballage antistatique contenant la barrette DIMM en contact avec
9. Orientez la barrette DIMM de sorte que ses broches s'alignent correctement
1
2
10. Insérez la barrette DIMM dans le connecteur en alignant ses bords avec les
11. Réinstallez la grille d'aération («Installation de la grille d'aération», à la page
12. Réinstallez le boîtier d'alimentation («Installation d'un bloc d'alimentation
13. Réinstallez le panneau latéral gauche («Installation du panneau latéral», à la
14. Réinstallez les blocs d'alimentation («Installation d'un bloc d'alimentation
15. Rebranchez les cordons d'alimentation et les câbles externes.
Si vous avez d'autres options à installer ou à retirer, faites-le maintenant. Sinon,
passez à la section «Fin de l'installation», à la page 107.
98
ThinkServer TD200x Types 3719, 3821, 3822 et 3823 : Guide d'installation et d'utilisation
All manuals and user guides at all-guides.com
«Ouverture du boîtier d'alimentation», à la page 54).
page 65).
Avertissement :
Pour ne pas casser les pattes de retenue ou endommager
les connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
une zone extérieure métallique non peinte du serveur. Ensuite, déballez la
barrette DIMM.
avec le connecteur.

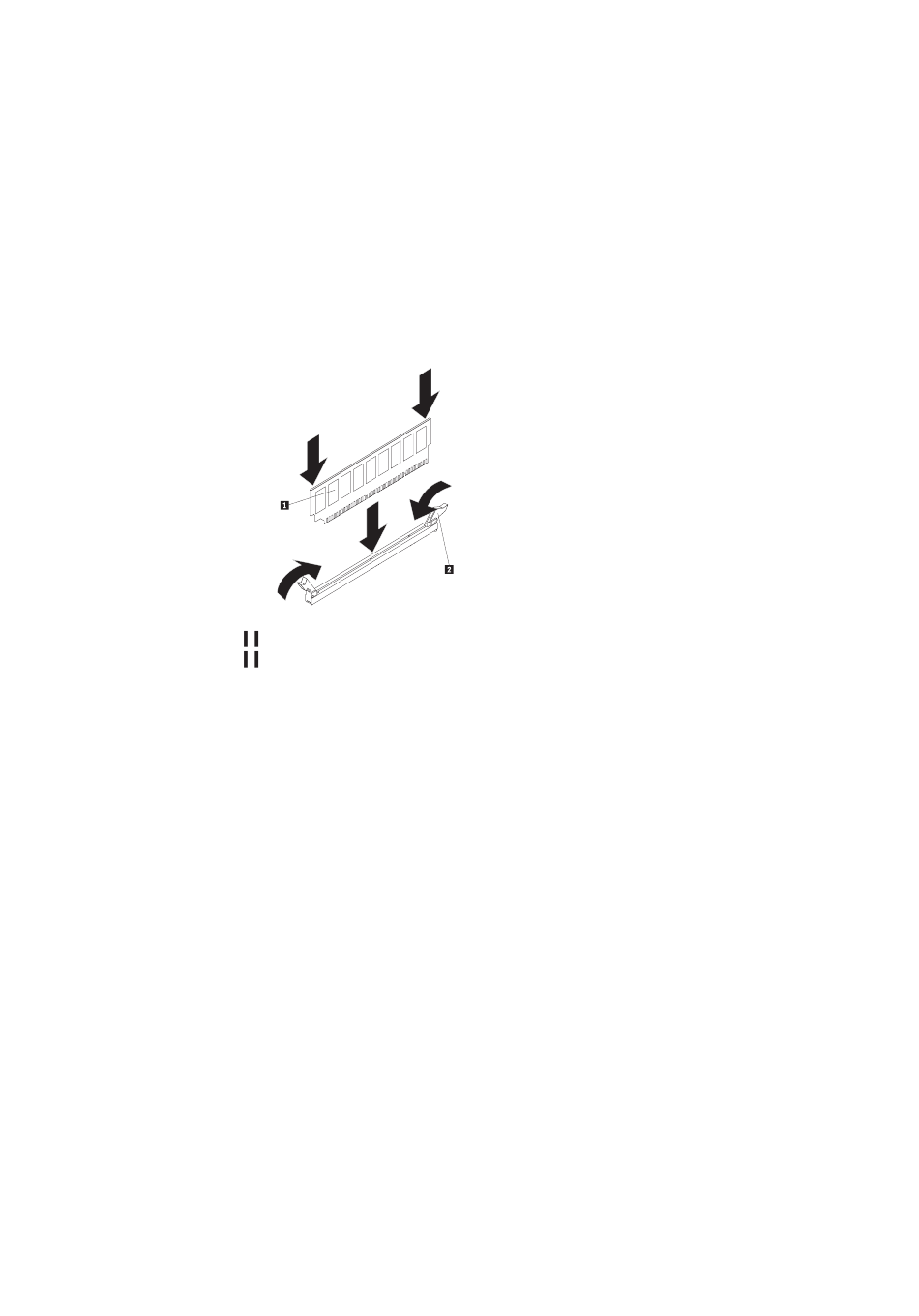

Barrette DIMM
Patte de retenue
emplacements situés à chaque extrémité du connecteur DIMM. Exercez une
pression sur la barrette DIMM en appuyant fermement et simultanément sur
ses deux extrémités. Les pattes de retenue se placent en position verrouillée
une fois la barrette DIMM correctement installée dans le connecteur. S'il reste
un espace entre la barrette DIMM et les pattes de retenue, cela signifie qu'elle
n'est pas installée correctement. Ouvrez les pattes de retenue, retirez et
réinsérez la barrette DIMM.
66).
remplaçable à chaud», à la page 73).
page 108).
remplaçable à chaud», à la page 73).
