et installé de cette façon, il ne peut qu'être installé sur une
section de tuyauterie d'aspiration verticale descendante. Le
bulbe ne devrait jamais être situé dans un siphon ou en aval
d'un siphon sur la tuyauterie d'aspiration. Du réfrigérant
liquide ou un mélange de réfrigérant et d'huile en ébullition
à la sortie d'un siphon pourrait faussement influencer la
température du bulbe, ce qui se traduirait par un mauvais
contrôle du détendeur.
Sur des tuyauteries d'aspiration au diamètre égal ou
supérieur à 7/8" OD, la température de surface peut varier
quelque peu autour de la circonférence des tuyaux. Sur ces
sections de tuyauteries, il est généralement recommandé
d'installer le bulbe à 4 ou 8 heures sur le côté de la section
horizontale, et parallèle par rapport à la direction du débit.
Sur des tuyauteries plus petites, le bulbe peut être installé à
n'importe quel endroit autour de la circonférence du tuyau.
Par contre, installer le bulbe dans le bas de la section
n'est pas recommandé, car un mélange huile-réfrigérant

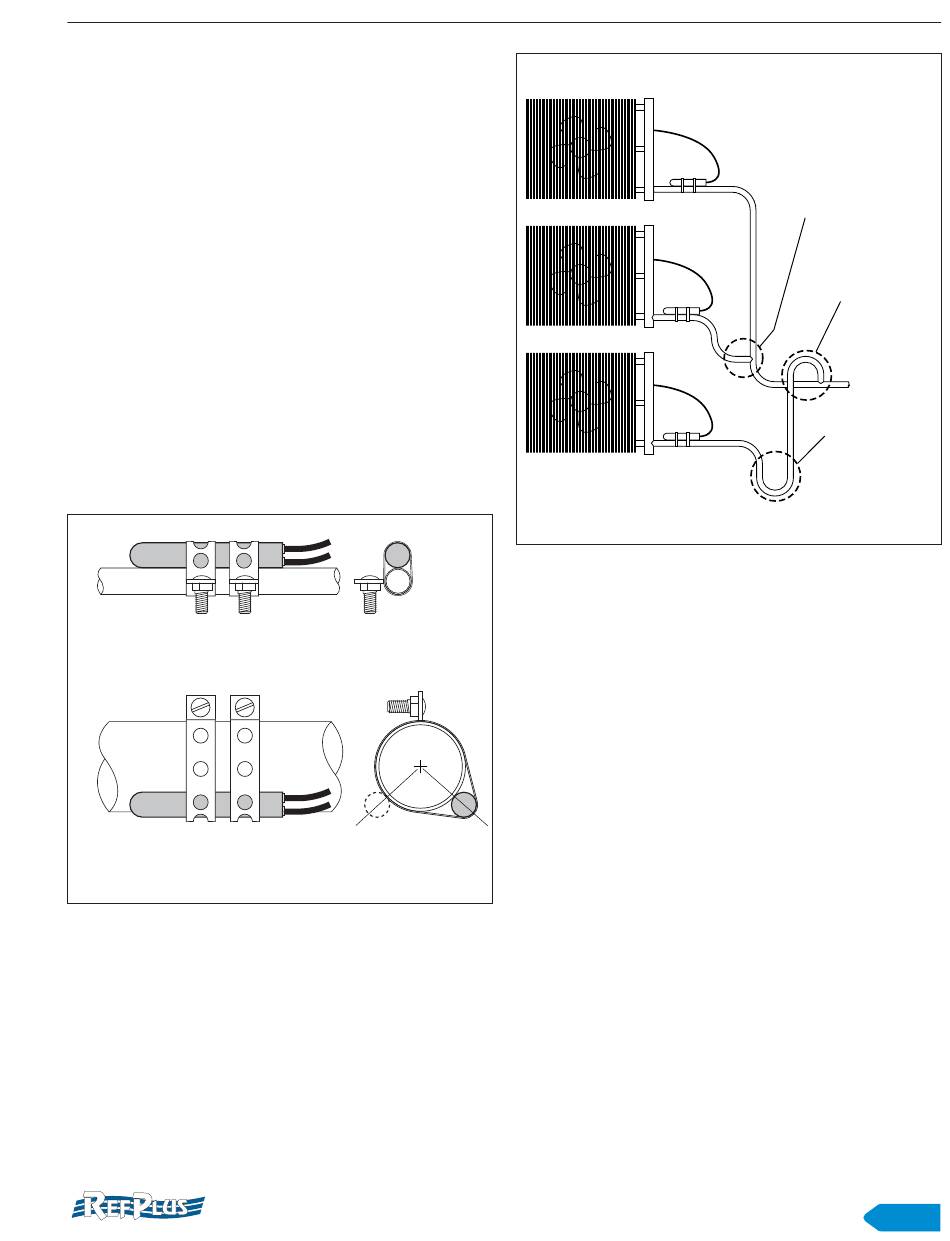

est généralement présent à cet endroit. La Figure 6
montre la configuration des deux types d'installation de la
bulbe. Certaines circonstances, spécifiques à un système
particulier, pourrait exiger l'installation du bulbe à un
endroit autre que celui recommandé. Dans ce cas, le bon
emplacement devra être évalué par méthode d'essai-erreur.
BULBE SUR UNE TUYAUTERIE D'ASPIRATION
À PETIT DIAMÈTRE
BULBE SUR UNE TUYAUTERIE D'ASPIRATION
AU DIAMÈTRE DE 7/8" OD OU PLUS
Figure 6 Installation du bulbe
Sur des systèmes à multiples évaporateurs, la tuyauterie
devrait être conçue afin que le débit de n'importe quel
détendeur ne peut affecter le bulbe d'un autre détendeur,
tel que montré à la Figure 7. Des pratiques de tuyauteries
approuvées, incluant l'utilisation de siphons, permettent
d'assurer le contrôle individuel de chaque détendeur sans
que celui-ci ne soit influencé par le débit de réfrigérant et
d'huile provenant des autres évaporateurs.
Une colonne verticale qui monte à la hauteur de
l'évaporateur
empêche du réfrigérant de s'écouler par
R
gravité jusqu'au compresseur durant le cycle d'arrêt.
AU-DESSUS ET AU-DESSOUS DE LA TUYAUTERIE D'ASPIRATION PRINCIPALE
Figure 7 Installation d'un bulbe sur un système à multiples
évaporateurs
2.8 EMPLACEMENT DE L'ÉGALISEUR EXTERNE
Le but de l'égaliseur externe est de capter la pression dans
la tuyauterie d'aspiration, là où se situe le bulbe, et de le
transmettre au diaphragme de détendeur thermostatique
(TEV). Cela signifie généralement l'installation de l'égaliseur
externe immédiatement en aval du bulbe, assurant ainsi
que la bonne lecture de pression est envoyée au détendeur
thermostatique (TEV).
Il se peut que dans certaines situations cet emplacement
"idéal" ne soit pas possible. Dans ce cas, un emplacement
8 heures
4 heures
alternatif, tel que B ou C (voir Figure 9), peut être envisagé.
Par contre, la pression à ces emplacements doit être
presque identique à la pression là où le bulbe est situé.
En d'autres mots, les emplacements B et C sont acceptables
en autant que ces pressions soient essentiellement les
mêmes que celles à l'emplacement A, lorsque le système
fonctionne à pleine charge. Dans le passé, il y a eu des
inquiétudes concernant l'installation de l'égaliseur externe
en amont du bulbe. Ceci venait de la possibilité que du
réfrigérant puisse fuir par les tiges poussoir du détendeur
thermostatique (TEV), à travers la ligne égalisatrice jusqu'à
la tuyauterie d'aspiration, ce qui influencerait négativement
la température du bulbe de détendeur thermostatique (TEV).
INSTALLATION
LE DÉBIT D'UN DÉTENDEUR
SITUÉ PLUS HAUT
NE PEUT PAS AFFECTER
LE BULBE D'UN AUTRE
DÉTENDEUR
SIPHON INVERSÉ
POUR EMPÊCHER
L'ÉCOULEMENT D'HUILE
DANS L'ÉVAPORATEUR
DRAINAGE LIBRE
9
