KROHNE LT40 Démarrage Rapide

Quick Start
LT40
Transmetteur de niveau à chaîne de reed
Le montage, l'assemblage, la mise en service et la maintenance doivent être effectués uniquement par un
personnel formé. Contrôler la plaque signalétique pour connaître les conditions de service correctes.
En cas d'utilisation dans des zones à atmosphère explosive, des codes et réglementations spécifiques
s'appliquent. Ne pas raccorder les appareils à l'alimentation électrique avant d'avoir lu les instructions
décrites dans le complément au manuel.
Ne pas connecter les appareils à l'alimentation électrique avant d'avoir lu les instructions décrites dans le
manuel.
L'utilisateur est seul responsable du choix des matériaux de cet appareil concernant leur adaptation, l'usage
prévu et la résistance à la corrosion pouvant être causée par le liquide mesuré.
1 Installation
Conditions d'utilisation spécifiques à respecter :
•
Les joints antidéflagrants ne sont pas prévus pour être réparés.
•
L'accumulation de charges électrostatiques sur le boîtier peint doit être évitée par des mesures appropriées.
•
Il convient d'utiliser un câble et un presse-étoupe adaptés à la plage de température de service de
l'équipement (voir les instructions supplémentaires).
•
Pour connaître la relation entre la classe de température, la température maximale du process et la
température ambiante maximale, reportez-vous aux tableaux de température figurant dans les instructions
supplémentaires.
•
Le boîtier est en alliage d'aluminium, lorsqu'il est utilisé dans une atmosphère potentiellement explosive
nécessitant l'utilisation d'un équipement EPL Ga, l'appareil doit être installé de telle sorte que, même en cas
d'incidents rares, une source d'inflammation due à l'impact ou à la friction entre le boîtier et le fer/acier soit
exclue.

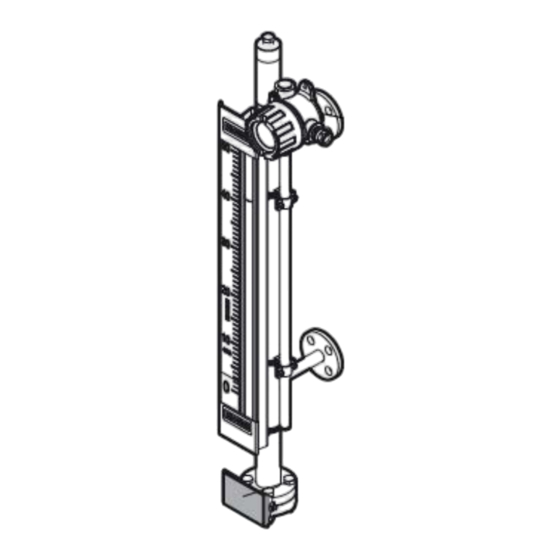

Si le transmetteur de niveau à
chaîne de reed LT40 est fourni
avec le BM26A-x000, il est livré
fixé et ajusté à la chambre de
mesure. Ne pas changer son
positionnement.
KROHNE 12/2022 – 4009035602 – QS LT40 (BM26A-x000) R03a fr
Convertisseur déporté (LT40 F)
Ne pas fixer le
convertisseur déporté
du transmetteur à
chaine de reed LT40 F
sur le BM26A-x000 ou
sur une conduite
chaude ou froide.
Pour l'installation initiale, il est fortement recommandé de consulter également le manuel correspondant !
Comment installer la LT40 sur le BM26A-x000, si elle est fournie en pièce détachée ou rétrofit
BM26A-1000 / 3000 / 6000 / 7000
BM26A-8000 TWIN
2 Raccordement électrique
Toute intervention sur le raccordement électrique doit s'effectuer uniquement si l'alimentation électrique est
coupée.
Observer les caractéristiques de tension indiquées sur la plaque signalétique.
Respecter les règlementations nationales en vigueur pour le montage.
Sortie 4...20 mA ou 4...20 mA + HART
①
BM26A-8000 BI
① Bornes d'alimentation (-1 et +2)
avec afficheur LCD :
17...35 V DC (Non-Ex, Ex d)
Les câbles rouge (+6) et noir (-7) sont
② Bornes d'alimentation (+6 et -7)
à raccorder au module de sortie
②
sans afficheur LCD :
10...35 V DC (Non-Ex, Ex d)
10...30 V DC (Ex i)
Signaux d'erreur :
•
Haut : 21 mA
•
Bas : 3,6 mA
