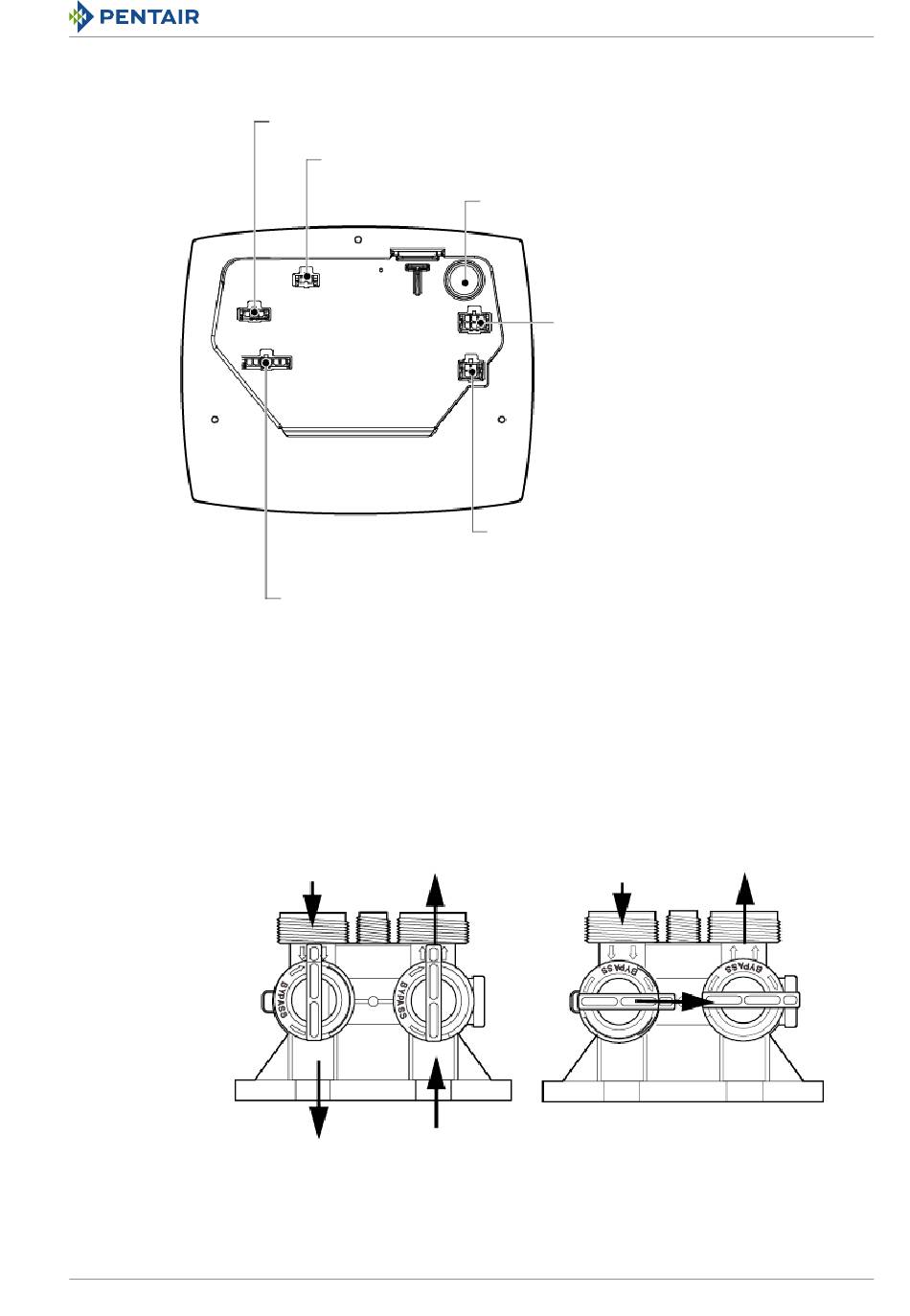

5.7 Raccordements (électriques)
5.8 By-pass
Un système de by-pass doit être installé sur tous les systèmes de traitement d'eau. Les by-pass
isolent l'adoucisseur du circuit d'eau et permettent l'utilisation de l'eau non traitée. Les
procédures d'intervention ou de maintenance de routine peuvent également nécessiter la mise en
by-pass du système.
Réf. MKT-IM-001 / E - 16.01.2023
Entrée de signal de contact sec de démarrage à distance/
raccordement de mode verrouillage (764 uniquement)
Sortie de chlorinateur (versions EU uniquement)
Commande du moteur de la vanne secondaire (764 uniquement)
Fonctionnement normal
Entrée Sortie
Manuel d'installation Autotrol 255 Logix 740-760 - Installation
Entrée de transformateur CA (basse tension)
Connexion du capteur optique et du
moteur principal
Entrée de capteur pour turbine 760/762
Entrée de signal de contact sec de
démarrage à distance 740/742
En mode by-pass
Entrée
Entrée
Sortie
