Présentation et aperçu du système quadro evo
Jeux de barres et supports de jeux de barres

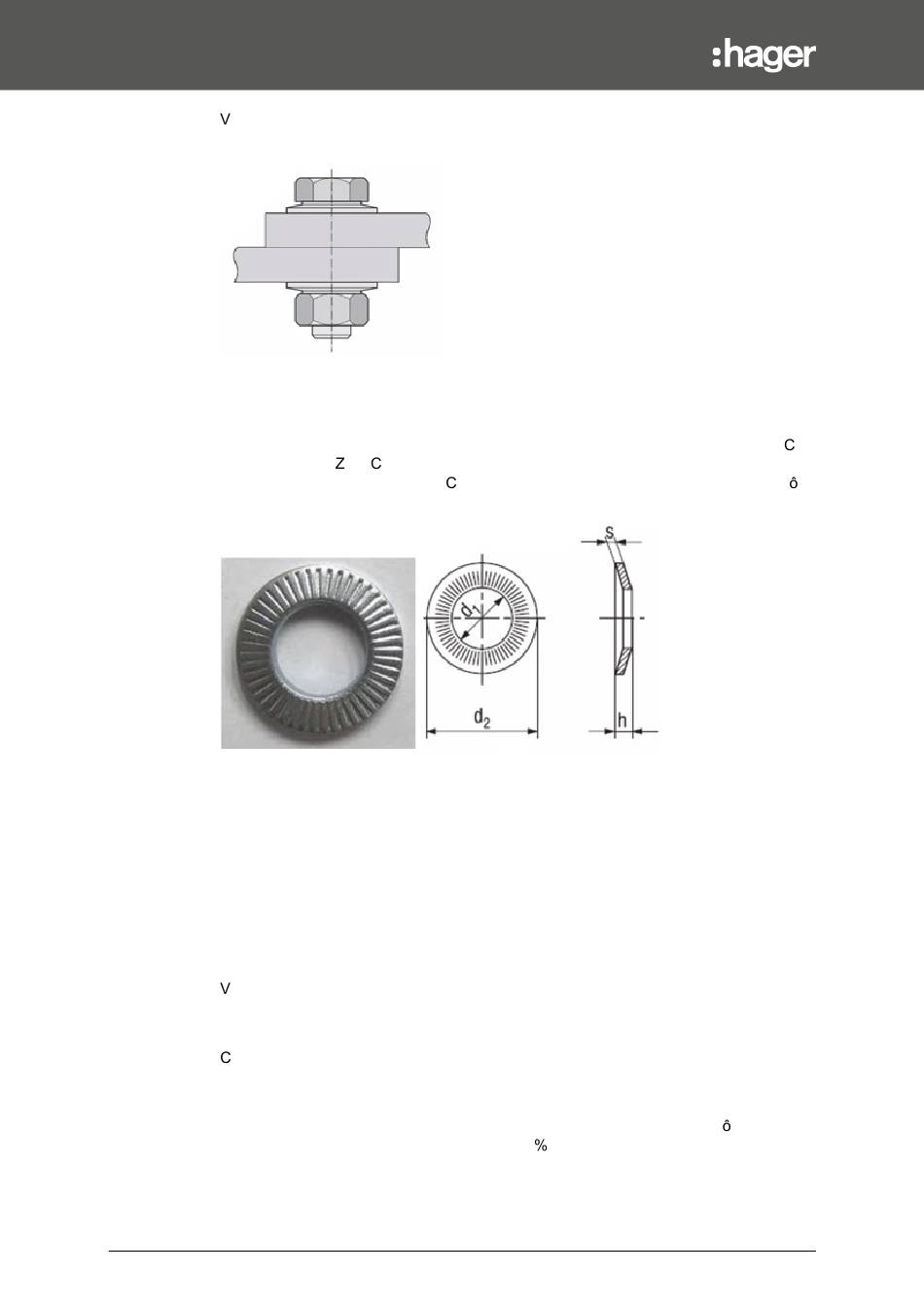

ous trouverez ci-dessous nos recommandations d'assemblage à suivre entre
2 pièces de cuivre pour garantir un bon contact électrique.
La longueur du boulon doit être calculée en fonction de l'empilage des pièces, des
rondelles et de l'écrou. Le boulon doit dépasser d'au moins 2 filets après
l'assemblage.
Nous recommandons d'utiliser en exclusivité des rondelles coniques crantées S
en acier zingué N8/ /Fe conformes à la norme NFE 25-511, communément
appelées rondelles de contact. es rondelles doivent être placées de chaque c té
de l'ensemble.
Les rondelles de contact sont conçues pour compléter un ensemble soumis à une
pré-tension élastique, afin de réduire considérablement les risques de desserrage
accidentel. Les rondelles de contact sont idéales pour les applications impliquant
des vibrations et des variations de température.
Leur forme conique et leurs striations permettent au boulon de mieux résister au
desserrage tout en évitant d'endommager la pièce.
C oupl e de serrag e
Le couple de serrage dépend de la qualité des boulons et de la méthode de
serrage (clé dynamométrique, visseuse pneumatique, clé à choc, etc.).
oici nos recommandations de couples de serrage pour des boulons en acier à
long filetage, classe 8.8. Le serrage est exécuté exclusivement à la clé
dynamométrique et sans lubrification préalable.
e tableau est uniquement valable pour l'assemblage de pièces en cuivre entre
elles. Pour le branchement et le serrage au niveau du tableau de distribution,
reportez-vous aux informations correspondantes sur le produit.
L'assemblage doit se faire avec des rondelles de contact de chaque c té, et le
couple de serrage ne doit pas dépasser 75
Sous réserve de modifications techniques
70
Présentation et aperçu du système quadro evo
de la limite élastique du boulon.
Sous réserve de modifi cations techniques
67
