Présentation et aperçu du système quadro evo
Types d'unités fonctionnelles
3 . 6 . 5
Piè c es dédiées pour l ' indi c e de servi c e 2 2 3 / 2 3 3
C onf ig uration des armoires
Le compartiment pour les configurations des niveaux d'indice de service IS223 et
IS233 nécessite un équipement interne dédié appelé S .
Le jeu de barres vertical à l'arrière peut fournir jusqu'à I
de départ. L'application est limitée aux versions P160, P250 et P630 ou x630 des
bo tiers moulés, taille 630 A maximum.
Les dispositifs doivent être installés sur des unités fonctionnelles dédiées et
embrochées sur le jeu de barres vertical de distribution. Les tulipes de contact
sont conçues de manière à ce que le ressort ne soit pas relâché pendant de
longues périodes, garantissant des forces de contact constantes. En outre, les
composants sont galvanisés à l'argent, de sorte que les surfaces présentent une
impédance de contact faible très fiable.
La graisse sur les tulipes de contact sert uniquement à réduire les forces de
glissement (en particulier pour les interrupteurs sectionneurs P400 et P630 avec
deux tulipes de contact par phase). Elle ne remplit aucune fonction électrique. De
ce fait, il n'est pas nécessaire d'ajouter de la graisse lors de la maintenance, la
graisse appliquée en premier lieu se répandant de manière égale sur la surface
de contact durant le premier accouplement et formant une couche de lubrification
qui reste présente pendant les opérations d'accouplement ultérieures. La qualité
et l'élasticité des
utilisation dans d'autres systèmes ager depuis de nombreuses années.
1

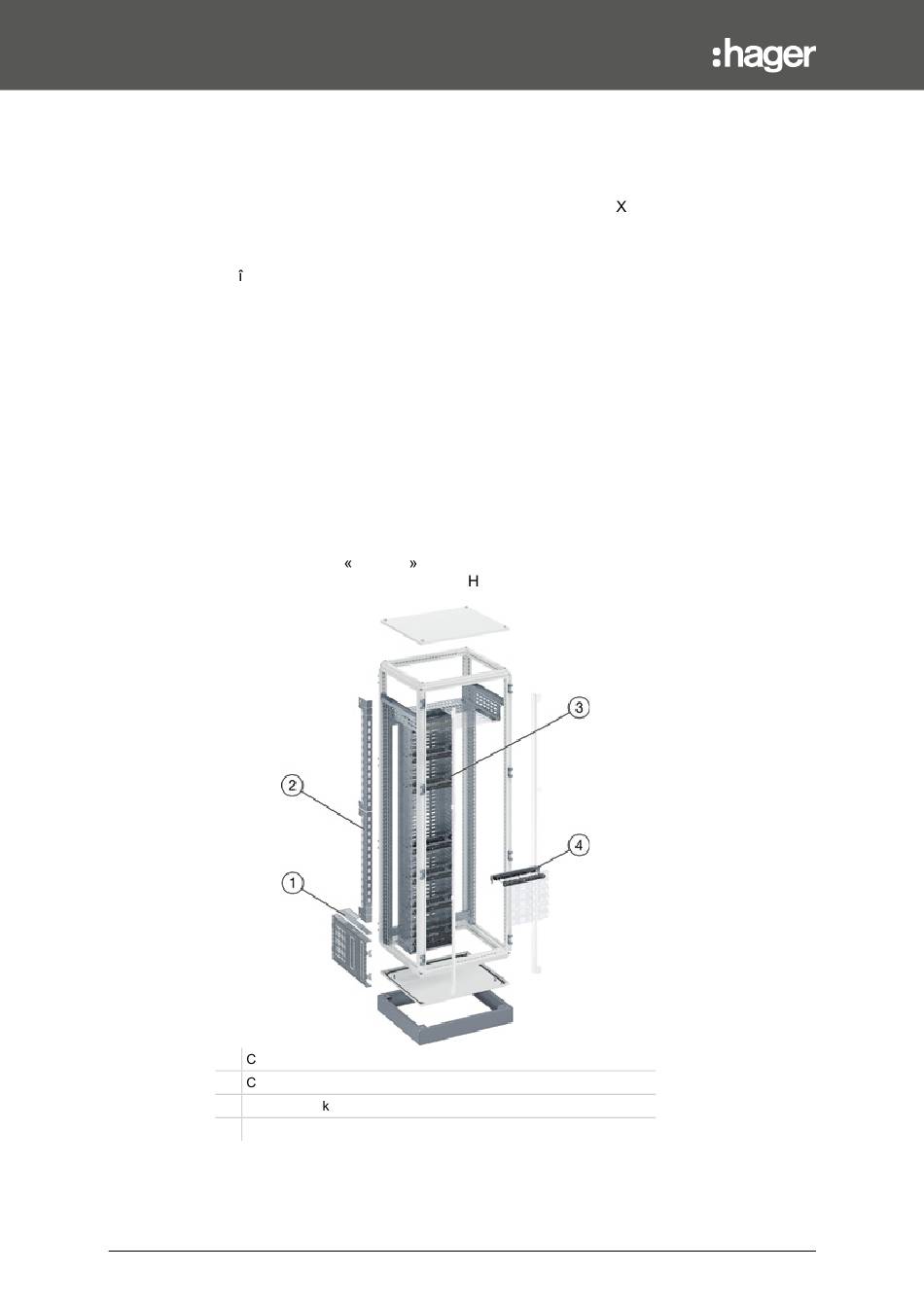

loisonnement d'espace d'extension pour jeu de barres
2
loisonnement jeu de barres vertical
3
Structure et it de distribution
4
Support de jeu de barres de distribution
