Pl anif ic ation et instal l ation
Planification et installation
Mise en œuvre de conducteurs de protection
4 . 6 . 5
M esures de prote c tion du c ondu c teur pour l es c ourants
nominau x > 6 3 0 A

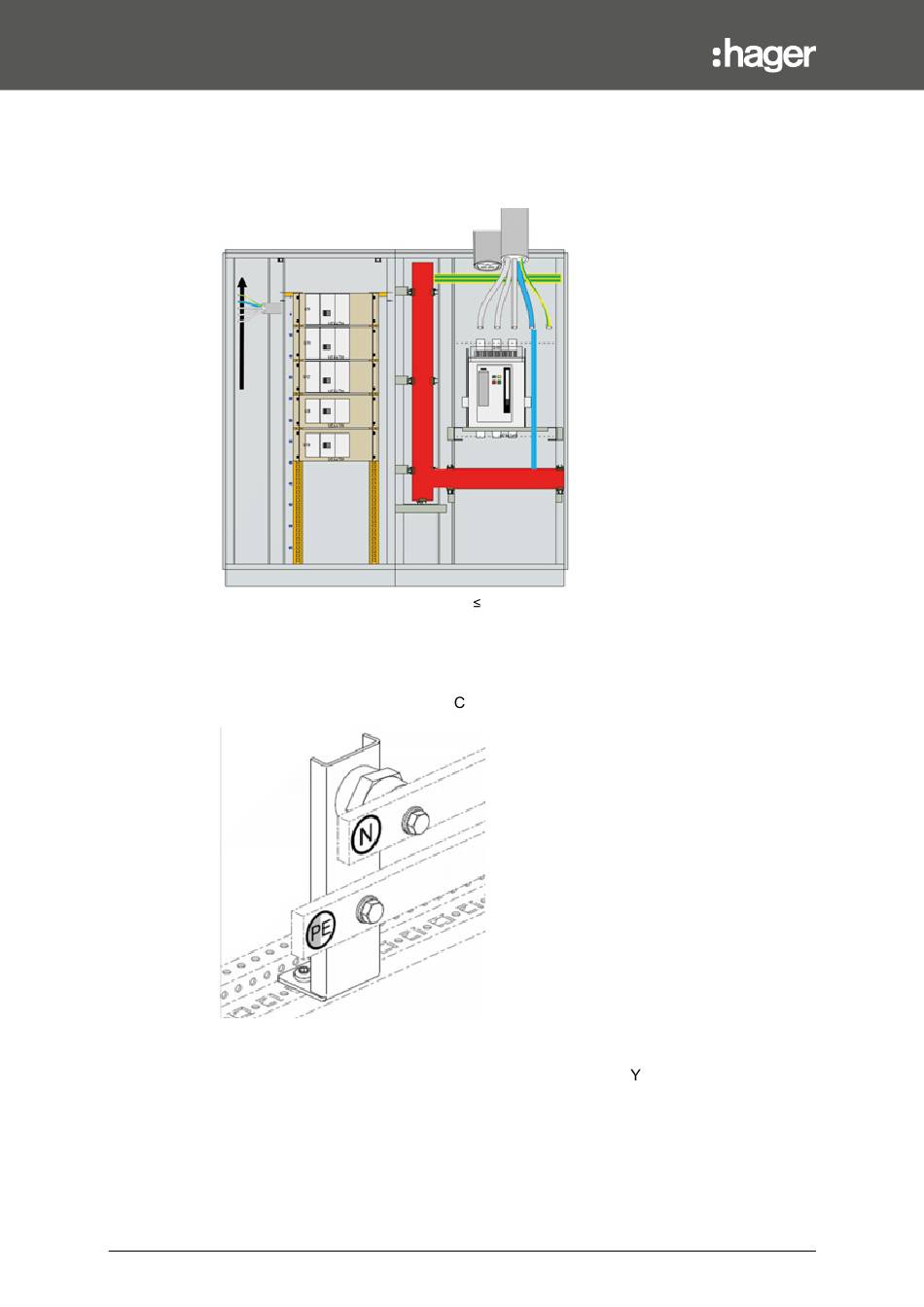

C onduc teur de protec tion c entral
Mesures du conducteur de protection I
Un jeu de barres en cuivre, à placer directement au point d'approvisionnement,
est utilisé comme conducteur de protection central. Il peut également être
acheminé à travers l'appareillage complet, même dans le cas d'armoires
subdivisées. Le conducteur de protection de l'unité d'arrivée est assuré
directement sur le jeu de barres u.
Pour les circuits de départ plus petits qui sont acheminés via des borniers, un
bornier de conducteur de protection est requis par rail DIN avec borniers de sortie
pour la connexion de conducteur de protection (par ex. K A...). Le bornier et le
câblage du jeu de barres en cuivre du conducteur de protection central doivent
être conçus en fonction des valeurs techniques des circuits de départ.
Dans ce cas, la valeur du courant nominal de courte durée pour les rails DIN de
quadro evo doit être observée en particulier.
258
262
1 600 A
NA
Sous réserve de modifi cations techniques
Sous réserve de modifications techniques
