Informations et caractéristiques techniques de quadro evo
5 . 3 . 2 . 3
C el l ul e de départs B M s en position vertic al e
A vantag e de l ' orientation vertic al e
L'avantage de l'orientation verticale est qu'un plus grand nombre d'appareils
peuvent être installés dans le compartiment par rapport à l'orientation horizontale.
ette configuration est la solution privilégiée pour les appareils sortants de petite
taille tels que les boitiers moulés
réalisé dans une gaine à câbles dédiée en raison de la taille des câbles. Dans
cette disposition, les câbles sortants doivent être placés derrière les appareils, et
l'alimentation est réalisée par l'intermédiaire du jeu de barres placé au centre du
tableau. Le jeu de barres peut ainsi également être situé en haut ou en bas du
tableau. Les câbles sortants ne doivent pas traverser le compartiment du jeu de
barres, ou être séparés de manière appropriée.
Avertissement : tous les exemples sont représentés sans caches pour une
meilleure compréhension.

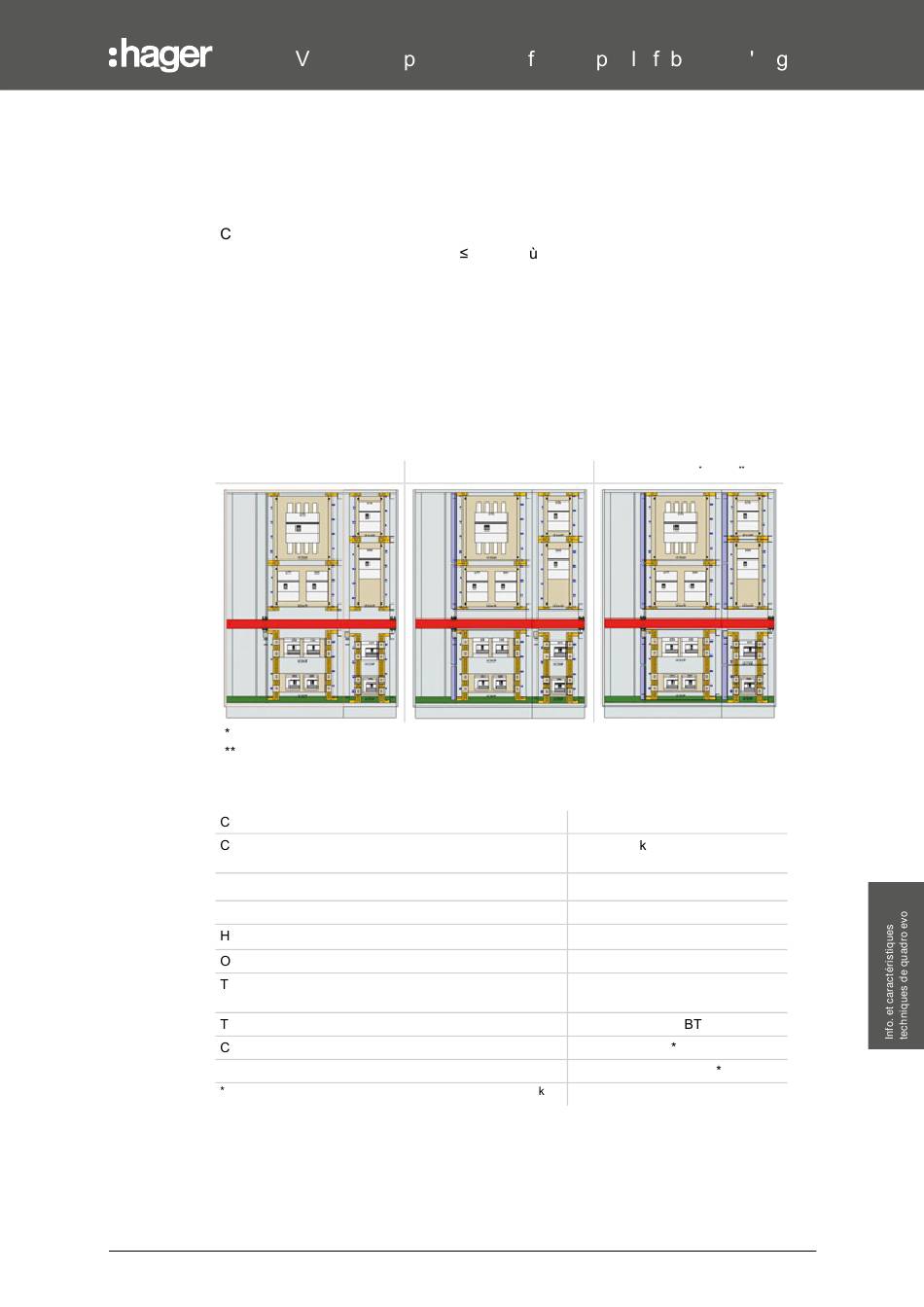

F ormes de c l oisonnement
Forme 1
( ) Forme 3b (compartiment de gauche)
( ) Forme 4b (compartiment de droite)
O rientation vertic al e des b oitiers moul és
ourant assigné de l'ensemble I
ourant assigné de court-circuit conditionnel testé
dans le système I
Profondeur de l'armoire
Largeur de l'armoire
auteur de l'armoire
rientation de montage de l'appareil
ypes de montage des appareils de protection
ype de connexion
loisonnements et formes
Niveaux d'indice de service
) seulement en cas de montage d'un appareil unique par it
Sous réserve de modifi cations techniques
364
I nf o. et c arac . tec h niques de quadro evo
érifi cation ar des tests ournis ar e a ricant d ori ine
630 A o le raccordement n'a pas besoin d'être
Forme 2b
nA
cc
F orme 3 b
jusqu'à 1 600 A
jusqu'à 70 A
400 / 600 / 800 mm
700 / 900 / 1 000 mm
1 900 / 2 100 mm
verticale
fixe / déconnectable / débro-
chable
câble (haut/bas) /
1 / 2b / (3b / 4b)
IS111 - IS211 (- IS232)
Sous réserve de modifications techniques
/ 4 b
( )
( )
S (haut)
369
