TFA FOCUS Livret D'instructions

STATION METEO RADIO-PILOTEE 433 MHz
Livret d'instructions
INTRODUCTION:
Nous vous remercions d'avoir fait l'acquisition de ce Poste Météo avec transmission sans fil 433 MHz de la température extérieure et
affichage de la température et de l'humidité intérieure, icônes de prévisions météo et indicateurs de tendances météo. Il comprend
aussi une pendule radio-pilotée DCF-77 avec affichage du calendrier. Avec quatre commandes faciles à utiliser, ce produit novateur est
idéal pour la maison et le bureau.

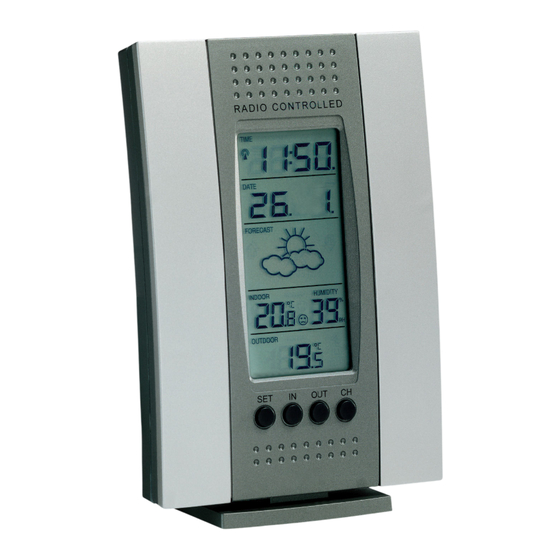

Poste météo
Affichage LCD
Commandes
CARACTERISTIQUES :
POSTE METEO
•
Heure radio-pilotée DCF-77 avec option de réglage manuel
•
Affichage 12/24 heures
•
Affichage des heures et minutes, secondes indiquées par un point clignotant
•
Option de fuseau horaire +9 heures
• Affichage du calendrier avec date-mois
• Prévisions météo avec 3 icônes
• Indicateur de tendance météo
• Affichage de la température intérieure en degrés Celsius (°C) ou Fahrenheit (°F) au choix.
• Relevé de la température intérieure en °C ou °F avec enregistrement des relevés minimum et maximum
• Niveau d'humidité intérieure affichée en %HR avec enregistrement des relevés minimum et maximum
• Indicateur de niveau de confort à l'intérieur - icônes de visage souriant ou triste
• Relevé de température extérieure (jusqu'à 3 émetteurs) en °C ou °F avec enregistrement des minimum et maximum
•
•
•
•
EMETTEUR EXTERIEUR
•
•
•
PARAMETRAGE :
1.
Trou de suspension
2.
Couvercle des piles
3.
4.
Pied amovible
Support
5.
6.
7.
INSTALLATION ET REMPLACEMENT DES PILES DANS LE POSTE METEO
Le poste météo fonctionne avec 2 piles AA, IEC, LR6, 1,5V. Quand il est temps de les remplacer, le symbole de piles s'affiche sur le
LCD.
Tous les relevés minimum et maximum enregistrés indiquent l'heure et la date de réception et peuvent être remis à zéro à la
demande
Peut gérer jusqu'à 3 émetteurs extérieurs
Indicateur de piles faibles
Se monte sur un mur ou se pose sur une table.
Transmission à distance de la température extérieure au poste météo par signaux 433 MHz
Support mural
Emplacement à l'abri de pluie et rayonnement solaire direct
Commencer par installer les piles dans le poste météo (voir "Installation et remplacement des piles dans le poste météo"
ci-dessous). Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement. Puis, la température et
l'humidité intérieures, l'heure avec -:--, la date avec -:-- et les icônes météo avec soleil et nuages s'affichent. Si la température et
l'humidité intérieures ne s'affichent pas après quelques secondes, retirer les piles et attendre au moins 10 secondes avant de les
remettre en place. Une fois que les données intérieures sont affichées, passer à l'étape 2.
Dans les 3 minutes qui suivent la mise sous tension de la station météo, installer les piles dans l'émetteur (voir "Installation
et remplacement des piles dans l'émetteur de température" ci-dessous).
Quelques secondes après la mise en place des piles dans l'émetteur, le poste météo commence à en recevoir les données.
La température à distance s'affiche alors sur le poste météo. En cas de non-réception dans les 15 minutes, retirer les piles
des deux appareils et recommencer à partir de l'étape 1.
Le poste météo peut gérer jusqu'à 3 émetteurs à distance. En cas d'émetteurs supplémentaires, suivre l'étape 2 pour chacun
des émetteurs supplémentaires. Cependant, ne pas oublier
d'attendre 10 secondes entre la réception des données du dernier
émetteur paramétré et la mise en oeuvre de l'émetteur suivant. Le
poste météo numérotera automatiquement les émetteurs dans l'ordre
de paramétrage. Ainsi, le premier émetteur affichera la température
avec le chiffre 1, etc.
Quand tous les émetteurs ont été mis en fonction, des tests de contrôle sont effectués durant lesquels l'affichage passe
rapidement et aléatoirement d'un émetteur à l'autre en fonction de la réception des données. Appuyer sur n'importe quelle
touche pour arrêter ce processus; l'affichage indiquera alors la température du premier émetteur. Le processus s'arrête aussi
automatiquement si aucune touche n'est activée pendant quelques minutes.
Dès réception et affichage de la température à distance sur le poste, la rechercher de réception du code horaire DCF-77
commence automatiquement. Ceci prend généralement 3-5 minutes dans de bonnes conditions et ce laps de temps convient
parfaitement pour installer le(s) émetteur(s) dans un/des lieu(x) approprié(s) à l'extérieur, à 20-25 mètres maximum de l'endroit
où l'on prévoit d'installer définitivement le poste météo (voir "Mise en place" et "Réception 433MHz").
En cas de non-réception de l'heure DCF dans les 10 minutes qui suivent la mise en oeuvre, régler l'heure manuellement à l'aide
de la touche SET. La pendule tentera automatiquement, toutes les heures, de capter l'heure DCF. Quand cette réception est
réussie, l'heure reçue remplacera l'heure réglée manuellement et la date sera actualisée simultanément. (Se reporter aux
paragraphes "Réception de l'heure radio-pilotée" et "Réglage manuel de l'heure").
