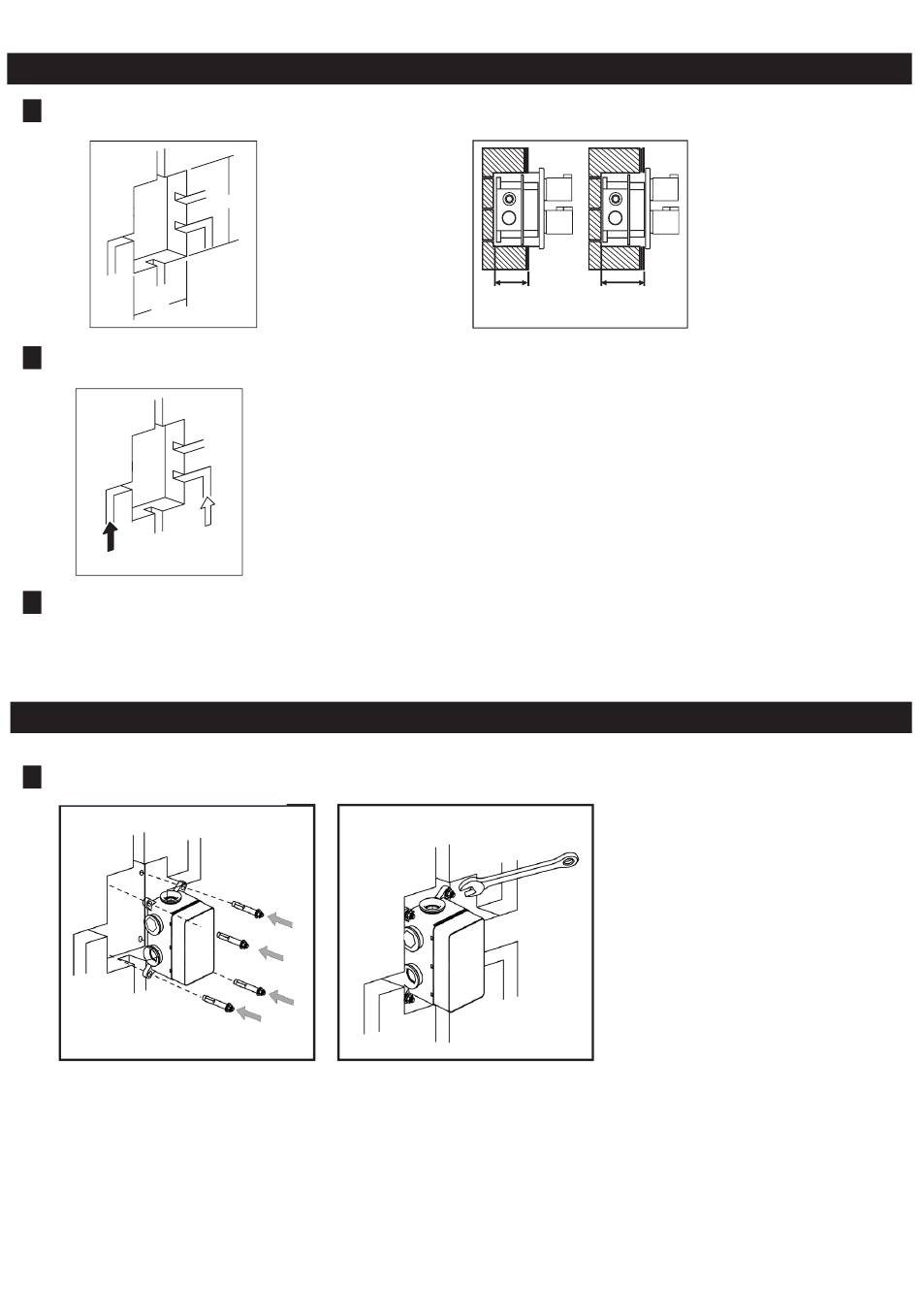

Підготовка до монтажу
1
Розміри отворів у стіні повинні відповідати наступним монтажним розмірам:
18 0
2
Вимоги до подачі води: зліва гаряча вода, справа - холодна.
холодна
вода
гаряча вода
Тиск води: 0,05МПа - 1,0МПа
3
Температура води: Макс. - 65°C
Послідовність монтажу
1
Послідовність монтажу
Зробіть у стіні отвір
необхідного розміру для
установки R-box. Потім
просвердлите отвори для
4 анкерних болтів відповідно
до вказаних точок.
All manuals and user guides at all-guides.com
Рекомендований
розмір отвору
у стіні є:
240
ширина ≥ 180 мм
висота ≥ 240 мм
Вставте R-box у отвір
та зікріпіть 4 гвинтами
за допомогою ключа.
Перш ніж затягнути гвинти
переконайтеся у тому,
що R-box знаходиться
у правильному положенні
(було дотримано усіх
монтажних розмірів).
Max - 105 mm
Min - 85 mm
Мінімальна глибина
кріплення отвору для
R-BOX становить
85 мм, Максимальна
глибина - 105 мм.
