RAVAK R-BOX Multi RB 071.50 Guide D'installation page 33

RO
R-box Multi RB 071.50 - corp de bază pentru bateria
Calitățile bateriei R-box
1. Instalare simplă și rapidă.
2. Montaj simplu în rigips și în perete de zidărie.
3. Cutia R-box proprie și partea superioară vizibilă a bateriei CR 067.00 sunt ambalate și livrate separat,
pentru a preveni deteriorarea suprafeței cromate a bateriei în timpul transportului și manipulării.

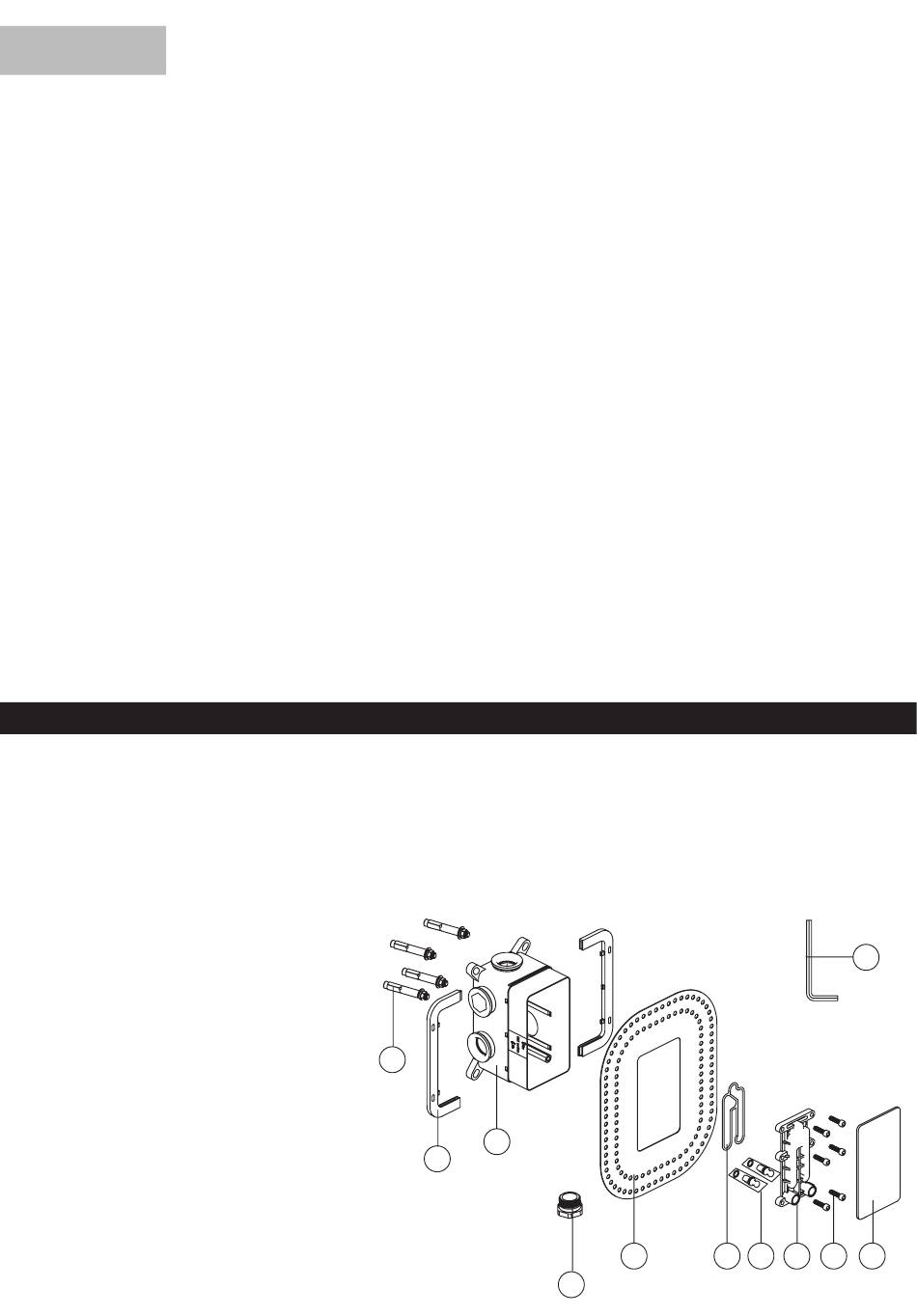

Piese componente
Vă rugăm controlați conținutul ambalajului, în caz de lipsuri vă rugăm să ne contactați.
Mențiuni:
1. Unele piese componente pot să fi e înlocuite de către producător cu altele fără o avertizare prealabilă în acest sens, dacă
acest lucru nu infl uențează funcționalitatea produsului.
2. Schițele au doar valoare de referință.Schițele tehnice ale produsului le găsiți pe pagina www.ravak.cz/cz/vodovodni-baterie.
Număr Denumirea poziției
1.) Piesă separatoare din
carton pentru protecție
2.) Șuruburi imbus
3.) Cep apă
4.) Placă de protecție
5.) Garnitura plăcii de protecție 1 buc
6.) Manșon etanș de cauciuc
7.) Corpul R-box cu
componenta de distribuție
8.) Ramă pentru montaj
9.) Șuruburi pentru ancorare
10.) Cheie imbus
11.) Piuliță
All manuals and user guides at all-guides.com
Instrucțiuni pentru montaj
încastrabilă CR 067
Cantitate
1 buc
6 buc
1 buc
9
2 buc
1 buc
1 buc
1 buc
4 buc
1buc
1buc
7
8
11
6 5 4 3
10
2 1
