steute RF RC M30 SW868 Instructions De Montage Et De Câblage

RF RC M30 / RF HS M30 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter

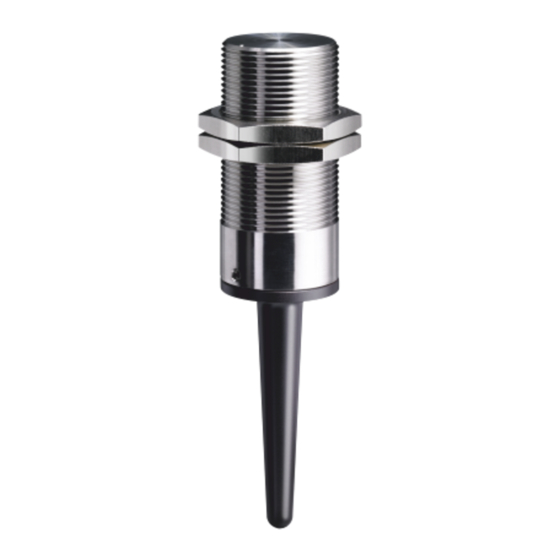

Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor sem fio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, 1 Batterie, 1 Innensechskantschlüssel, Montage- und
Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Das Gerät erkennt die Anwesenheit oder Annäherung eines magneti-
schen Betätigers und meldet eine Statusänderung per Funk.
Energieversorgung
Das Gerät besteht im Wesentlichen aus drei Teilen: der Energieversor-
gung mit einer Lithium-Batterie, dem Funkteil und der Sensorik. Die
Energieversorgung erfolgt mit einer nicht-wiederaufladbaren Lithi-
um-Batterie CR 2032 mit einer Nennkapazität von 240 mAh. Achtung:
vor Inbetriebnahme Lithiumzelle durch Entfernen des Isolators bzw.
durch Einsetzen der Batterie aktivieren. Ein Schaltereignis löst jeweils
eine Funksendung aus. Bei jeder Sendung wird auch der Spannungs-
zustand der Batterie mit übertragen. Der Empfänger muss das
sWave®-Protokoll der steute-Module unterstützen.
Befestigung und Anschluss
Das Gerät entsprechend seiner Bauform befestigen. Das Gerät gemäß
der in der Montage- und Anschlussanleitung des Empfängers be-
schriebenen Inbetriebnahme einlernen. Die Reichweite hängt stark
von den örtlichen Gegebenheiten ab. So kann das Funksignal stark von
leitfähigen Materialien beeinträchtigt werden. Dies gilt auch für dünne
Folien wie z.B. Aluminiumkaschierung auf Dämmmaterialien.
Statussignal
Bei jedem Schaltvorgang wird ein Schaltsignal übermittelt. Das
Schaltsignal ist ein Telegramm. Das Telegramm enthält die Adresse
des Senders, die Batteriespannung und den aktuellen Schaltzustand.
Wird ein Statussignal eingestellt, wird ein Timer mit definierter Lauf-
zeit eingestellt. Bei jedem Schaltvorgang wird der Timer zurückge-
stellt. Wenn der Timer abläuft, wird ein Telegramm gesendet. Das Te-
legramm enthält dieselben Angaben wie das Telegramm des Schalt-
signals. Standardmäßig überträgt das Gerät kein Statussignal. Auf An-
frage sind Geräte mit Statussignal erhältlich. Das Statussignal kann
nicht nachträglich eingestellt werden.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
Innenbereich (SW868/915/917)
Innenbereich (SW922)
Feldstärkemessgerät für Reichweitentest:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
SW917/SW922 auf Anfrage
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal übersehen wird. Der
Empfänger muss das sWave®-Protokoll der steute-Module unterstüt-
zen. Bei jedem Schaltvorgang wird eine Sendung des Funkteils
ausgelöst.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
1 / 20
Durchlässigkeit
90...100%
65...95%
10...90%
0...10%
Reichweite (ca.)
450 m
150 m
40 m
20 m
Material-Nr.
1190393
1221794
Einsatzort Entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
