Back Wrap - Flex Personal Spaces
Panel trasero - Espacios personales Flex
Arrière - Espaces personnels Flex

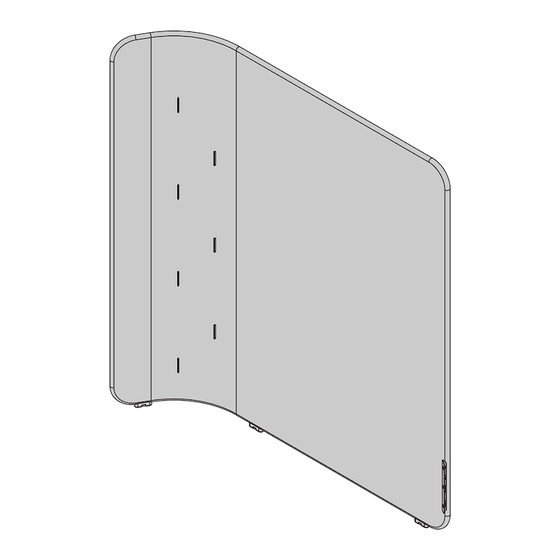

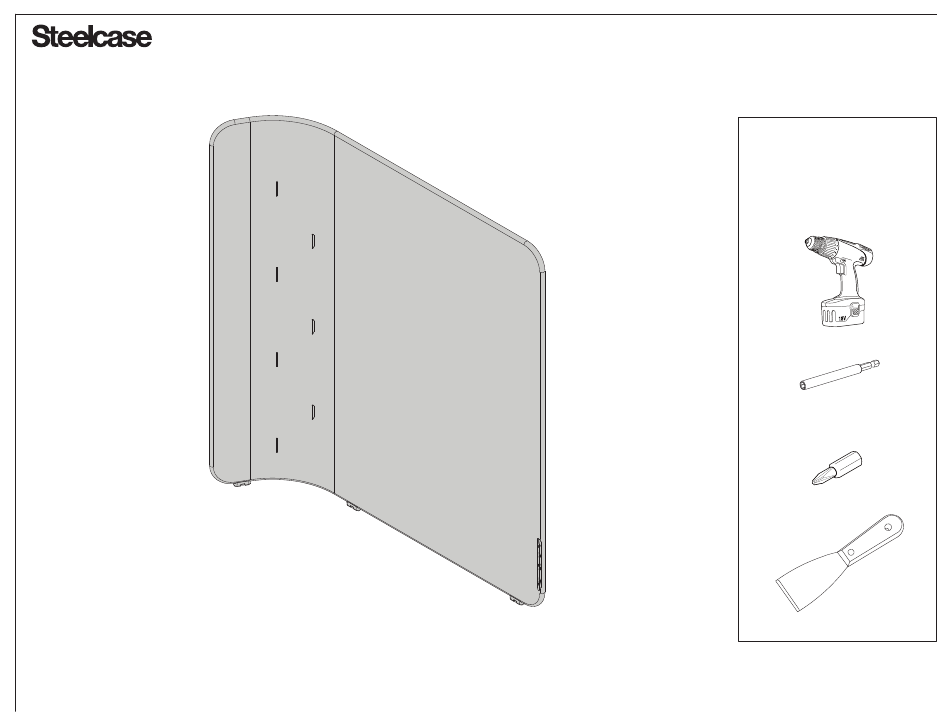

Tools
Outils
Herramientas
Phillips #2
English
Pages 3 to 7
Español
Pages 8 to 12
Français
Pages 13 to 17
Doc # 160362 Rev B
