PZ 2
1
3Nm
3
A
B
Screw on the external side without tightening
M6x12
Visser SANS SERRER côté extérieur
Dann, LEICHT anschrauben außen!
Avvitare LEGGERMENTE da la parte externa
T 30
2
M6x12

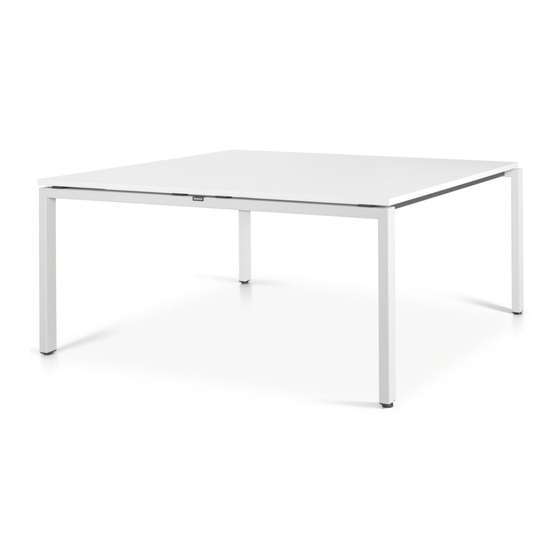

Straight desk, freestanding/ Type 10
Arbeitstisch gerade, freistehend/ Typ 10
Screw on the internal side BUT NOT TOO TIGHT
Visser d'abord du côté intérieur SANS SERRER
Zuerst, innen LEICHT verschrauben!
Avvitare LEGGERMENTE da la parte interna
4
0
Drawing B72515NM - 15-MAR-2016 - Rev: B - Page : 1/2
Assembly Directions
Table principale droit/ Type 10
Lineare, indipendente/ Tipo 10
Tighten the internal screw only
Serrer les vis côté intérieur
Festschrauben innen
Stringere le viti lato interiore
